可3D打印拖车挂接锁紧连接结构

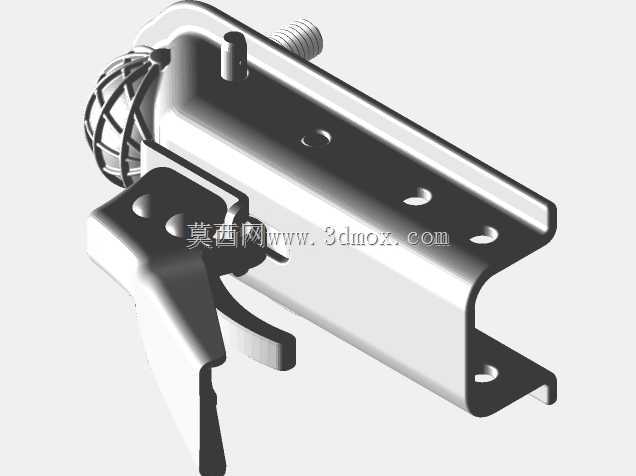

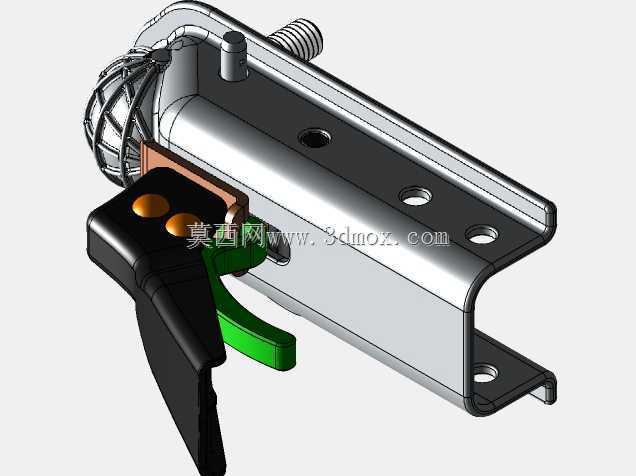

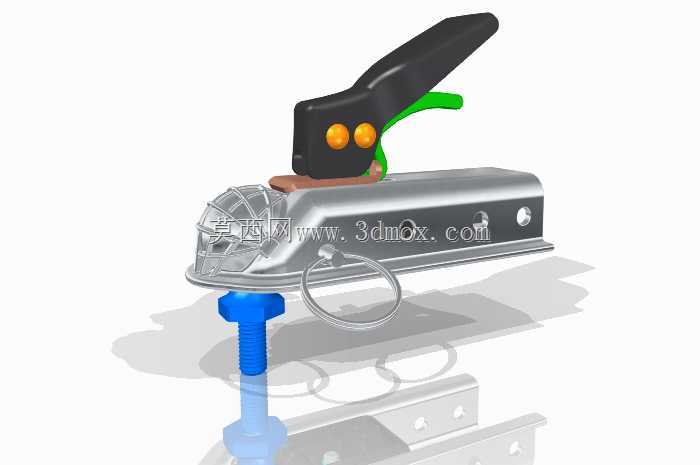

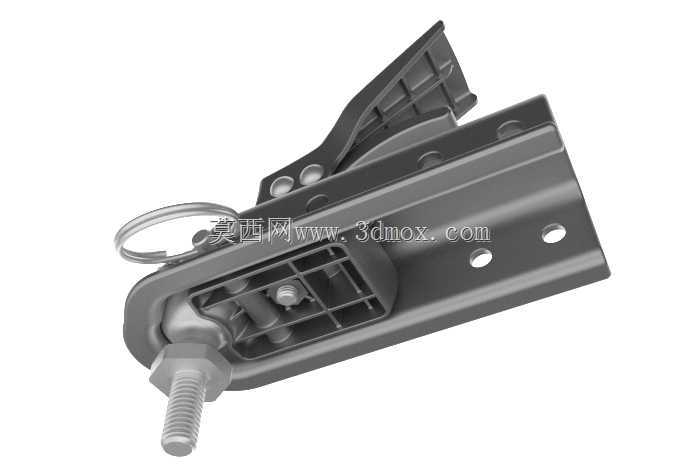

　　这类挂接装置主要应用在轻型拖挂设备与牵引主体的快速连接场景，覆盖小型户外 utility 拖车、露营拖挂配件、厂区轻型周转拖斗、家用小型机具拖挂等日常使用场景，核心作用是实现牵引端与拖挂端的快速锁紧与便捷脱开，避免传统螺栓连接需要反复拆装紧固件的繁琐操作，同时保证连接状态下的锁止可靠性，防止行驶或拖移过程中出现脱钩风险。从功能结构来看，这套装置采用偏心压杆式锁紧原理，操作端的黑色手柄通过杠杆放大锁紧力，扳动到锁止位置时，内部压块会牢牢压紧牵引球头或者连接销的接触面，绿色的辅助扳扣起到二次保险的作用，避免车辆颠簸过程中手柄意外弹开解锁；下部的蓝色调节螺栓可以根据不同连接端的尺寸差调整锁紧行程，适配一定范围内的连接公差，

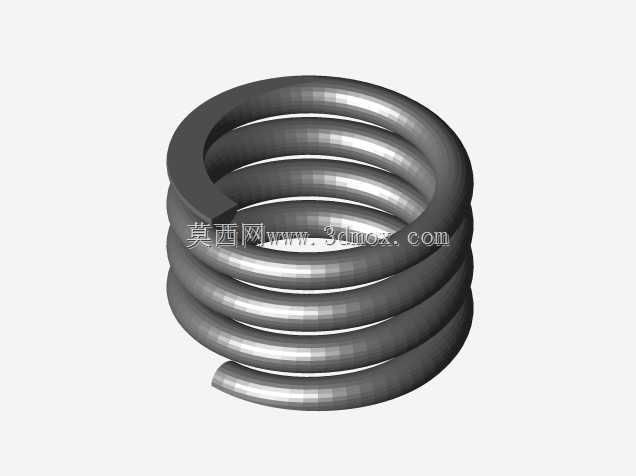

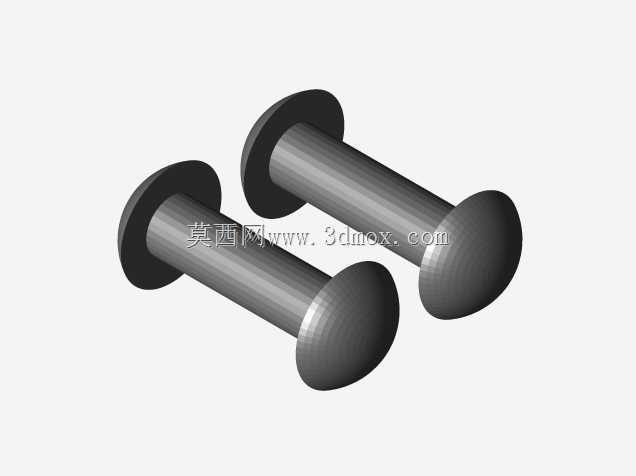

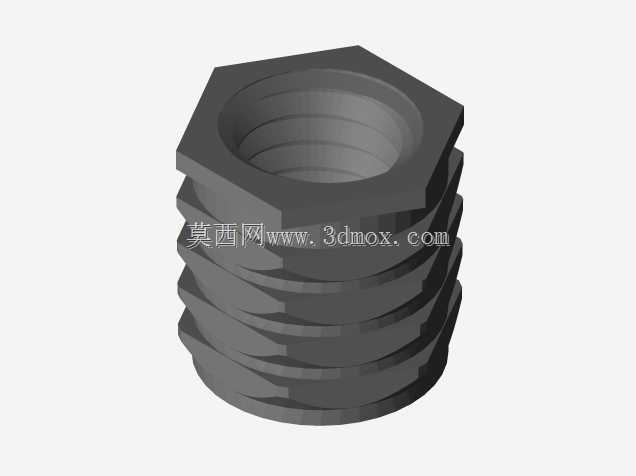

　　不需要额外加工垫片来补偿间隙，侧面的金属拉环既可以作为锁具穿孔位，用来额外加挂挂锁防止无关人员随意脱开，也能作为应急解锁的施力点，当手柄因为受力变形卡滞时，可以借助撬杆穿过拉环辅助施力解锁。设计层面整套结构拆分后的所有零件都满足FDM3D打印的成型要求，没有超过常规3D打印机成型尺寸的大尺寸构件，也没有需要复杂支撑的倒扣封闭结构，所有受力部位都做了壁厚加强，压杆与底座的铰接位置预留了标准金属销轴的安装位，用户打印完成后只需要配上标准销轴、弹簧和调节螺栓就能完成组装，不需要定制特殊的非标紧固件。安装边界上，底座部分预留了四个沉头安装孔，可以直接通过螺栓固定在牵引端的安装平板上，安装孔位的间距适配市面上多数轻型拖车的通用安装尺寸，

　　不需要重新在牵引梁上打孔定位；整套装置锁止状态下的垂直高度不超过120mm，横向宽度控制在90mm以内，不会超出轻型拖车的安装边界，也不会和拖车前部的储物箱、支撑架等附属构件产生运动干涉，扳动手柄解锁时的运动行程范围内也没有遮挡结构，操作人员站在拖车侧面就能单手完成解锁操作，不需要俯身探到拖车底部操作。实际使用中，这套结构的锁紧力可以满足总重量500kg以内的轻型拖挂使用需求，压块接触位置做了防滑齿纹，增大和连接部件的摩擦力，即使在颠簸路面拖行也不会出现松旷移位，相比传统的冲压焊接式挂接器，3D打印的版本可以根据实际使用需求快速调整尺寸，比如针对不同直径的牵引球头修改压块的弧面尺寸，不需要开模就能快速制作适配特殊场景的定制版本，非常适合小型设备改装、DIY拖车制作的场景使用，零件损坏后也可以单独打印损坏的部件更换，不需要整体更换整个挂接装置，降低后期维护成本。
