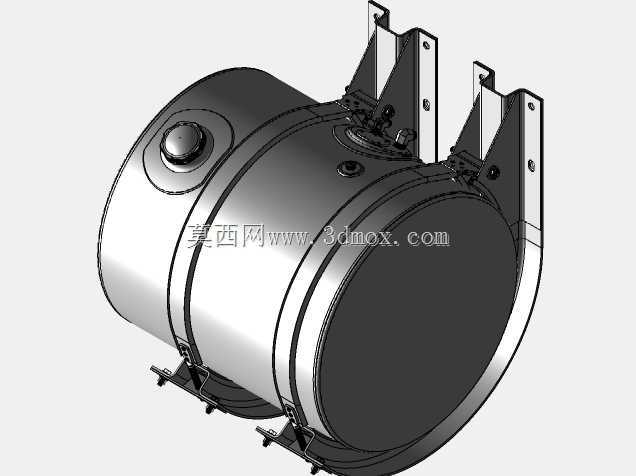

肯沃斯30USG车载鞍形燃油储液箱结构

　　这款鞍形储液箱主要适配肯沃斯系列重型柴油卡车，布置在车架外侧的空余安装空间，用于存储车辆运行所需的燃油，30加仑的容积设定匹配中长途干线运输的续航需求，无需频繁停靠补能，适配北美干线物流的常规运输半径。从实际装车场景来看，这类侧挂式储液箱需要避让车架走线、制动气路以及周边底盘附件，鞍形的圆弧端面设计刚好贴合车架纵梁的外侧轮廓，不会超出整车法定宽度边界，同时能最大化利用底盘侧面的不规则安装空间，相比方形箱体，圆弧结构在车辆行驶过程中受到气流冲击时的风阻更小，也能避免行驶中飞溅的碎石直接直角撞击造成的应力集中。

　　结构设计上，箱体采用箍带式安装结构，配套的冲压成型安装支架通过螺栓固定在车架纵梁的预留安装孔位上，上下两组箍带环绕箱体主体，配合支架上的定位凸台限制箱体的前后、上下窜动，即使在非铺装路面行驶产生持续颠簸，也能保证箱体固定可靠，不会出现移位松动。箱体顶部设置有加注口、液位传感器安装位以及透气阀接口，加注口的凸起高度做了适配，避免加注时燃油溢出滴落到高温排气部件上引发安全隐患，内部未设置牵引管与吸收管，预留了足够的内部空间适配不同车型的油路管路走向，用户可根据实际装车需求匹配对应的吸油、回油组件。

　　从安装边界来看，箱体的轴向长度、径向直径都做了严格的尺寸校核，安装后与轮胎、挡泥板、踏步组件之间预留了足够的安全间隙，不会在车辆转向、悬架跳动时发生运动干涉。箱体的壁厚设定兼顾了结构强度与轻量化需求，圆弧过渡的端盖采用旋压成型工艺，与筒体焊接后形成封闭的储液腔体，焊缝位置避开了箍带的压紧区域，避免长期压紧造成焊缝疲劳开裂。顶部的安装支架上预留了多个调节孔位，可适配不同年款肯沃斯车型的车架孔位差异，无需额外打孔改装，降低了售后替换的安装难度。这类储液箱的设计核心是在有限的底盘空间内实现最大储液容积，同时兼顾安装可靠性、行驶安全性与维护便利性，建模过程中需要精准还原箍带的折弯弧度、支架的安装孔位坐标、箱体各接口的相对位置，才能保证导出的工程图可直接用于生产适配，也能为后续的油路布置、底盘总装校核提供准确的三维参考。
