家用摩卡萃取咖啡壶结构设计方案

　　这款咖啡壶的结构设计围绕常压蒸汽萃取的核心逻辑展开，整体采用上下仓分体式拼接结构，下仓作为储水腔，在受热后产生蒸汽压力将热水压入中部粉仓，穿过压实的咖啡粉层后萃取出咖啡液，最终在上壶汇集完成整个萃取流程。从实际应用场景来看，这类器具主要适配家庭日常咖啡制作、小型咖啡馆手作出品、户外露营便携冲煮等场景，无需复杂的电控系统，仅靠明火或小型加热源即可完成工作，对使用场景的供电条件没有硬性要求。

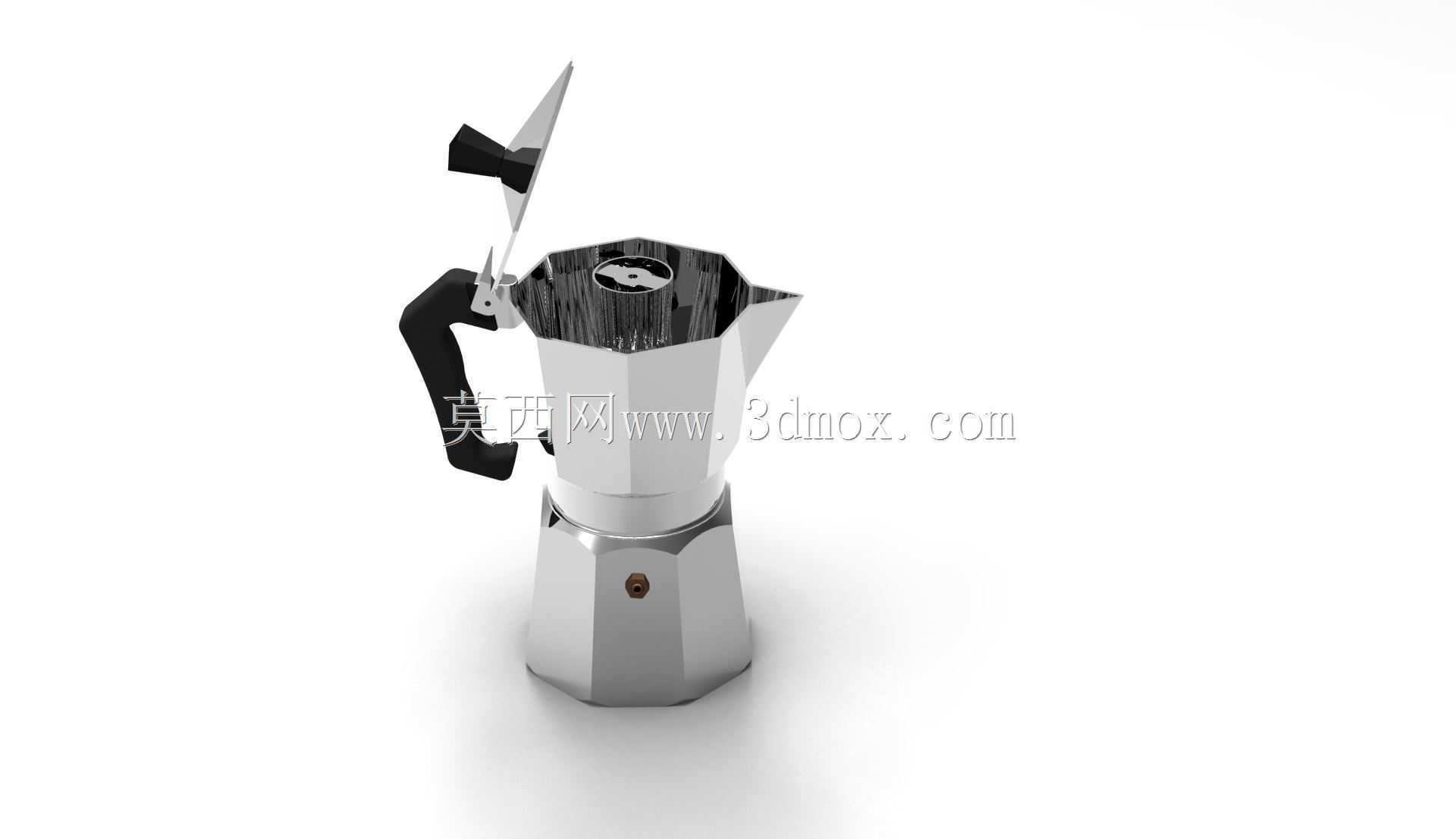

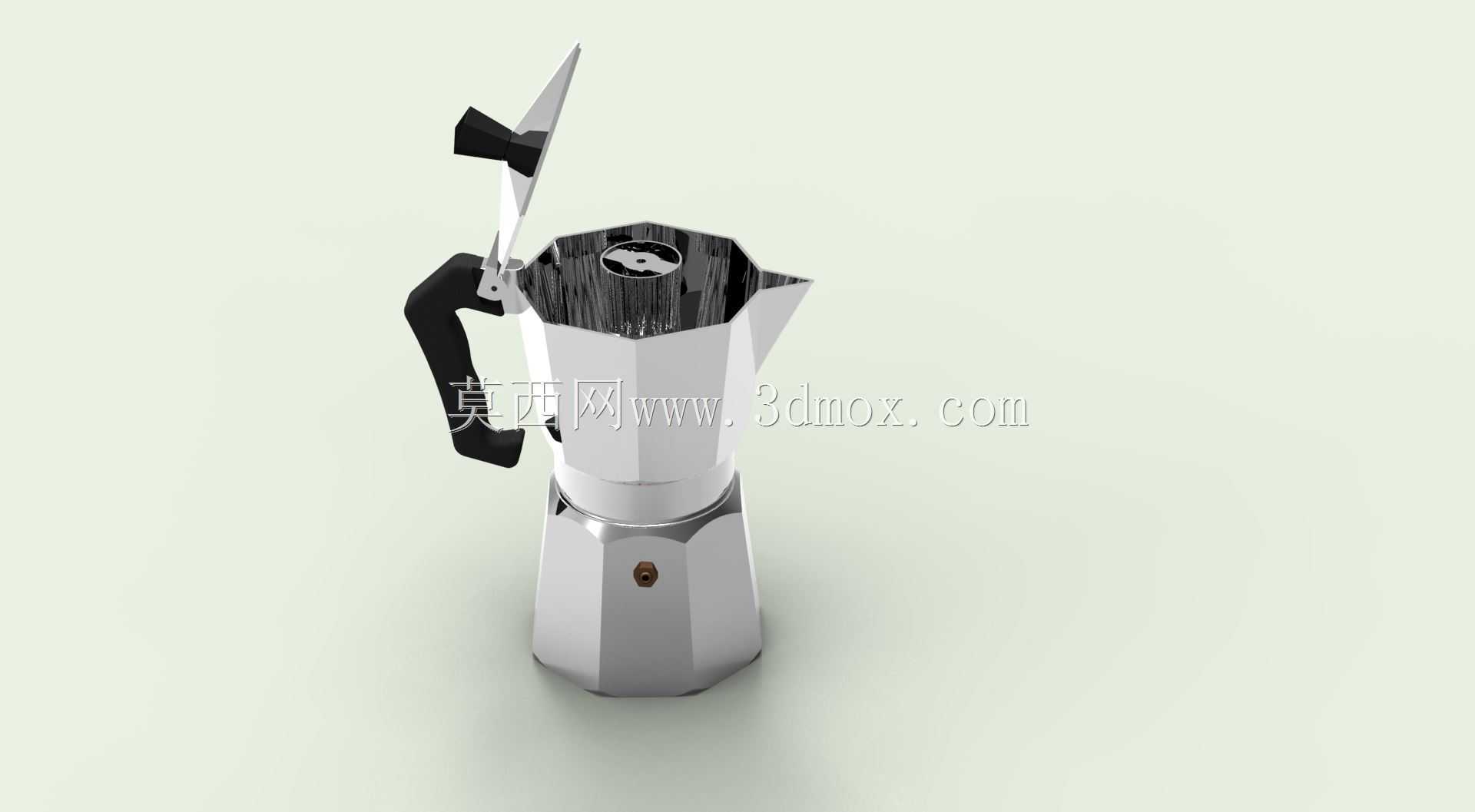

　　设计过程中首先考虑的是密封承压边界，上下仓的螺纹连接位置预留了密封胶圈的安装槽位，槽宽与深度按照常规食品级硅胶圈的通用尺寸设计，保证在1.5-2bar的工作压力下不会出现蒸汽泄漏，避免压力不足导致的萃取不完全问题。壶身主体采用多面棱形的外形结构，并非单纯的造型设计，棱面结构一方面可以增加壶身的结构刚性，降低薄壁金属件在受热承压时出现形变的概率，另一方面在倾倒咖啡液时可以起到导流防洒的作用，相比光滑圆柱壶身，棱面的导流边界能让液体流出轨迹更稳定，不会出现沿壶壁流挂的问题。

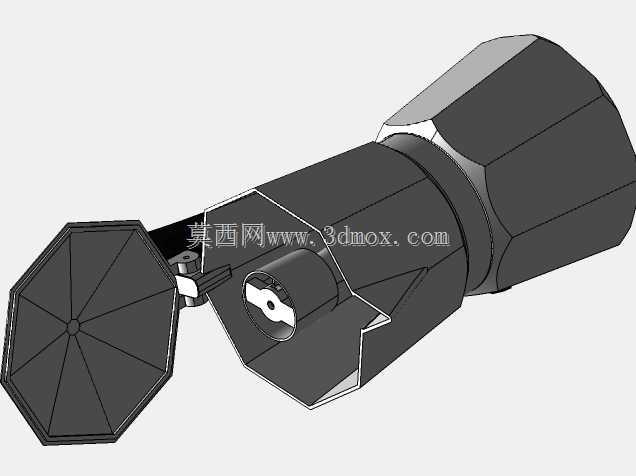

　　把手部分采用隔热材质的包覆设计，安装位置的连接点做了内埋式的固定结构，避免金属固定件直接外露导致导热烫手，把手的握持角度按照人手自然握持倾倒的姿态做了12度的倾斜设计，倾倒时手腕不需要额外弯折调整角度，长时间握持也不会产生明显的疲劳感。壶盖的开合结构采用带限位的铰链连接，最大开合角度设置为110度，既可以满足加注咖啡粉、清洗内部时的操作空间需求，又不会因为开合角度过大导致铰链受力过载出现断裂，壶盖边缘做了卷边处理，和上壶口的贴合间隙控制在0.3mm以内，萃取过程中可以锁住部分蒸汽，同时在倾倒时不会因为壶盖晃动脱落。

　　粉仓的位置设置在上下仓的衔接段，粉仓底部的透水孔采用均匀阵列排布，孔径设置为0.8mm，既可以保证热水均匀穿过咖啡粉层，又不会让细颗粒的咖啡粉随液体流入上壶，影响最终的饮用口感。壶身下部设置的安全泄压阀是整个结构的安全冗余设计，当内部压力超过安全阈值时，泄压阀会自动开启排出多余蒸汽，避免因为压力持续升高出现爆仓风险，泄压阀的安装位置做了凸台加强处理，保证阀件和壶身连接的密封性，不会出现正常工作压力下的渗漏问题。

　　从安装边界来看，整个壶体的最大外径适配常规家用小型燃气灶、电陶炉的加热盘尺寸，底部的平整接触面直径达到85mm，放置在加热源上时稳定性足够，不会因为轻微的触碰出现倾倒。整体结构拆分后仅为下仓、粉仓、上壶、壶盖、密封胶圈、把手、泄压阀几个独立部件，日常清洗时可以完全拆解，没有清洁死角，各部件的配合公差按照民用五金器具的通用标准设置，长期使用出现密封件老化时，用户可以自行更换通用规格的胶圈，不需要专门定制配件。
