手动杠杆式重型钢夹夹持工装结构

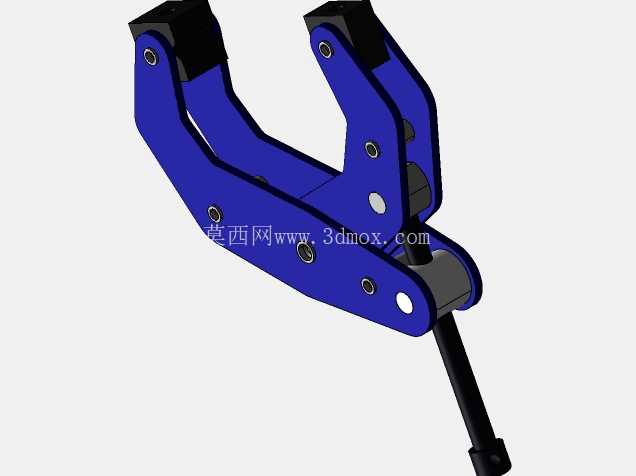

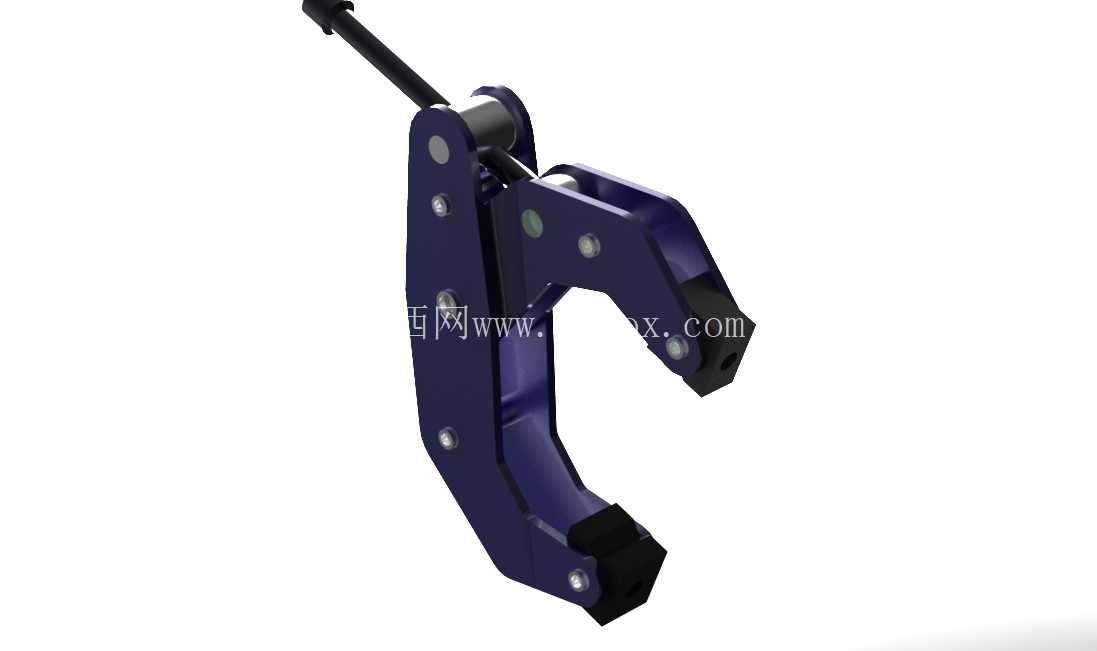

　　这款手动杠杆式钢夹主要面向重型工件夹持场景，在铸造车间的工件转运、机加工工序的工件装夹、焊接工位的工件定位、装配线的部件临时固定等场景都能适配，相比普通C型夹，它的杠杆增力结构能让操作人员用更小的握力输出足够的夹紧力，避免长时间操作带来的手部疲劳，同时夹体的刚性结构能保证夹持过程中不会出现夹体形变导致的工件移位问题。从结构设计来看，整个夹体采用多连杆铰接布局，核心的力传递路径经过优化，操作人员扳动顶部的操作杆时，铰接点的力臂比值经过反复调校，既保证了足够的夹紧力输出，又能在松开时不会出现卡滞，操作杆的长度经过人机工程校核，握持位置的受力点刚好适配成年人手部施力的最佳角度，不需要额外加力杆就能完成常规厚度工件的夹紧作业。

　　夹体的主体采用折弯成型的高强度钢板拼接结构，所有铰接孔都做了同轴度公差控制，铰接销轴采用耐磨钢材制作，销轴两端做了防脱限位，避免频繁开合过程中销轴窜动脱落，夹头的两个接触块采用可拆卸设计，接触表面做了防滑纹理处理，既可以增大与工件表面的摩擦力防止夹持打滑，又能在接触块磨损后单独更换，不需要整体报废夹体，降低长期使用的维护成本。从安装边界和尺寸适配来看，这款钢夹的开口行程覆盖了常规工业场景下的夹持厚度需求，夹体的整体宽度控制在紧凑范围内，在狭窄的工装工位上也能布置使用，不会因为夹体体积过大和周边工装产生干涉；夹体的背部预留了可选的安装孔位，既可以手持操作完成临时夹持作业，也可以通过螺栓将夹体固定在工作台、焊接变位机或者工装夹具座上，作为固定夹紧机构使用，适配不同的作业需求。

　　在实际使用过程中，这款钢夹的夹持力输出稳定，不会因为工件的轻微振动出现松脱，铰接位置的间隙经过严格控制，夹紧后不会出现旷量，对于需要保证定位精度的焊接、打磨工序来说，能有效避免工件移位带来的加工误差；夹体表面做了防腐涂层处理，在铸造车间的多粉尘、轻微腐蚀环境下也能长期使用，不会轻易出现锈蚀导致的铰接卡滞问题。设计过程中针对夹体的受力薄弱点做了加强处理，在夹臂的折弯位置增加了加强筋结构，满额夹紧力作用下夹臂的形变量控制在允许范围内，不会出现夹臂开裂或者永久变形的问题，相比市面上普通的冲压薄壁夹具，它的整体刚性更适合重型作业场景。

　　夹头的接触块采用了硬度适中的钢材制作，既不会因为过硬划伤待加工工件的表面，也不会因为过软在频繁夹持过程中快速磨损，接触块的安装位置可以根据夹持工件的外形做小范围调整，对于表面有轻微坡度的工件也能保证足够的接触面积，避免点接触带来的工件压痕或者夹持不稳问题。整个夹具的所有零部件都采用标准化设计，铰接销轴、复位弹片、接触块这些易损件都可以快速更换，不需要专门定制配件，日常维护只需要定期在铰接位置加注润滑脂，就能保证长时间的操作顺畅性，适合在生产车间的多工位场景下批量配置使用。
