齿轮飞轮传动冲床冲孔演示机构

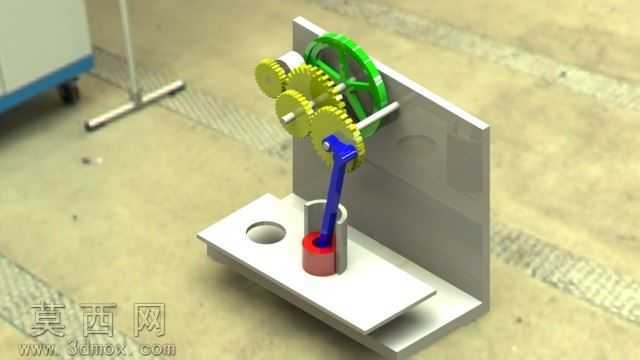

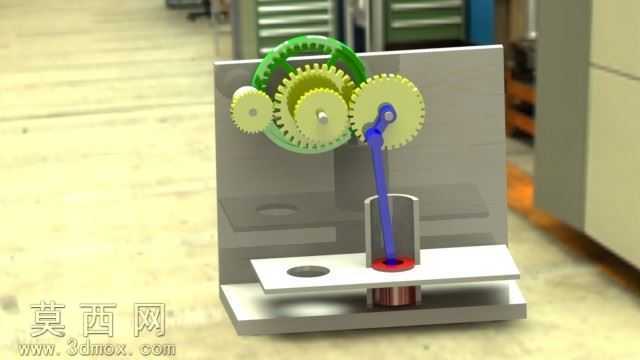

本作品为冲床冲孔动作的原理演示三维模型，整体采用SolidWorks完成参数化建模，各零部件尺寸匹配机械传动常规比例，建模过程中对齿轮齿形、飞轮轮缘、曲柄连杆、冲压工位等结构做了精细化还原，避免了原理演示模型常见的结构失真问题。模型渲染阶段采用工业机械常用的金属材质体系，绿色大直径飞轮做了哑光漆面质感处理，各级传动齿轮分别赋予浅黄、米白的金属切削质感，蓝色曲柄连杆做了阳极氧化金属的色彩区分，冲压工位的板材、凹模、冲头分别对应不锈钢板材、硬质合金模具钢的材质表现，底座与立板采用灰铸铁哑光材质，整体渲染光影柔和，清晰区分不同功能部件，便于直观理解传动逻辑。结构设计上，该演示机构采用多级齿轮减速传动方案，最外侧绿色大直径飞轮作为动力输入与储能部件，通过三级啮合齿轮组完成转速降低与扭矩放大，末端齿轮连接曲柄连杆机构，将齿轮的旋转运动转化为冲头的上下往复直线运动，下方冲压工位设置带定位孔的板材承托台，冲头下行时可完成板材冲孔动作，整体结构完整还原了机械式冲床的核心传动逻辑，无冗余零部件，各运动副均做了装配约束还原，可在软件中完成运动仿真演示。设计思路围绕机械原理教学演示展开，摒弃了工业冲床的复杂机身、离合制动等外围结构，仅保留核心的动力储能、传动减速、执行冲压三个核心模块，通过色彩区分不同功能的传动部件，让观看者可以快速梳理动力传递路径，理解飞轮储能、齿轮减速、曲柄滑块运动转换在冲压设备中的实际应用，适合作为机械原理教学、冲床结构科普的演示素材，模型同时导出了通用格式文件，可在多类三维软件中打开查看结构细节，各零件均保留建模参数，可根据演示需求调整齿轮齿数、连杆长度、冲头行程等参数，适配不同的演示场景需求。
