手动台式压力机精密三维结构设计

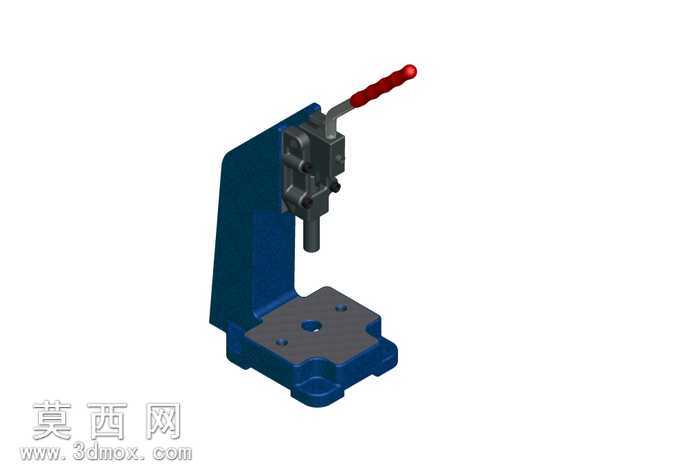

本作品为手动台式压力机的三维参数化建模成果，建模过程严格遵循机械加工设备的实际生产尺寸逻辑，在三维软件中完成全零件的独立建模与整体虚拟装配，完整还原了手动压力机的全部功能结构。模型整体分为立式支撑机身、手动杠杆驱动机构、冲压执行压头、定位安装底座四大核心模块，建模阶段对每个零件的装配公差、运动行程做了精准约束，可在软件环境中模拟手扳驱动臂带动压头上下往复运动的完整工作过程，直观展示手动压力机的力传递路径与作业逻辑。材质渲染阶段针对不同部件的实际用材做了区分处理：立式支撑机身采用铸铁材质的哑光深蓝涂装效果，还原铸造机身的厚重质感与表面磨砂肌理；驱动手柄部分做了红色防滑握把的橡胶材质渲染，搭配金属杠杆的银灰色金属光泽，还原操作部件的握持触感；冲压压头与滑动导轨部分做了淬硬钢的亮面金属处理，体现核心工作部件的耐磨属性；安装底座采用灰铸铁的哑光金属质感，表面预留的工件安装定位孔、机身固定沉孔都做了精准的细节刻画，还原底座的工装定位功能。结构设计上采用了经典的肘节式力放大结构，通过手动杠杆带动内部肘节机构运动，将人手施加的手柄力放大数倍后传递至垂直压头，实现小输入力下的大压装出力，适合小型零件的压装、冲孔、铆接、冲压等轻载加工作业；机身采用L型一体式立式结构，保证压装作业时机身的结构刚性，减少受力形变；底座预留多组标准安装孔位，既可以将压力机整体固定在工作台面，也可以根据加工需求安装定制化的工件定位夹具，拓展设备的适用场景。建模过程中对滑动配合面做了间隙配合的参数化设置，还原实际设备中压头上下滑动的顺畅度，所有连接螺栓、销轴等标准件都按照国标参数建模，保证模型可直接用于工程参考、虚拟教学演示、工装方案验证等场景，整体模型结构完整，细节丰富，运动逻辑符合真实手动压力机的工作原理，能够清晰展示小型手动压装设备的机械结构与设计思路。
