能源仪表计数器带组件PCB电路板三维设计

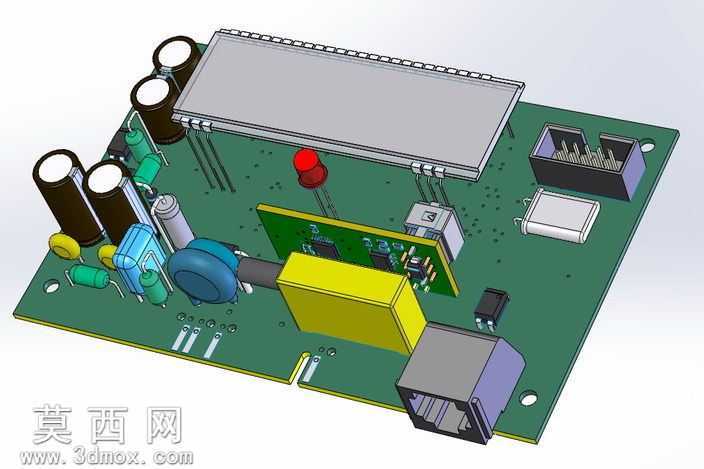

本作品为能源仪表计数器配套的带组件PCB电路板三维建模成果，建模过程依托三维参数化设计软件完成，全程遵循工业电子产品的结构设计规范，还原真实电路板的装配逻辑与细节特征。建模初期先依据能源仪表计数器的功能需求规划PCB板的外形轮廓，精准定位板身的安装孔位、边缘避让槽，确保板件可顺利嵌入仪表壳体完成装配。板上各类电子元器件的建模严格参照实物尺寸比例制作：大体积的铝电解电容还原了顶部防爆压痕、引脚弯折形态与黑色塑壳的哑光质感；直插式集成电路芯片还原了引脚的等距排列细节、表面丝印区域的平整质感；红色发光二极管还原了透明灯帽的通透材质与内部发光芯片的结构；网络接口、接线端子类接插件还原了金属插针、塑料外壳的卡扣结构与装配间隙；电阻、电容、二极管、晶振、继电器、变压器等小型元器件均按照实际封装尺寸建模，还原不同元器件的材质差异，包括陶瓷元件的光滑白瓷质感、金属元件的金属光泽、塑封元件的磨砂塑料质感。渲染阶段采用工作室均匀布光方案，通过主光源勾勒电路板与元器件的立体轮廓，辅助光源消除元器件底部的投影暗区，环境光补充整体画面亮度，同时调整不同材质的反射、折射参数，让电解电容的塑壳、芯片的环氧封装、接插件的塑料外壳、金属引脚的质感区分清晰，真实还原实物的视觉效果。结构设计上充分考虑元器件的布局合理性，强电区域与弱电区域保持安全间距，高低元器件错落排布避免装配干涉，接插件布置在板边位置方便外部接线，指示灯布置在便于观察的板边区域，完全符合能源仪表计数器的电路装配与实际使用需求，可用于产品结构验证、装配演示、教学展示等场景。
