法兰式管道静态混合器三维结构设计

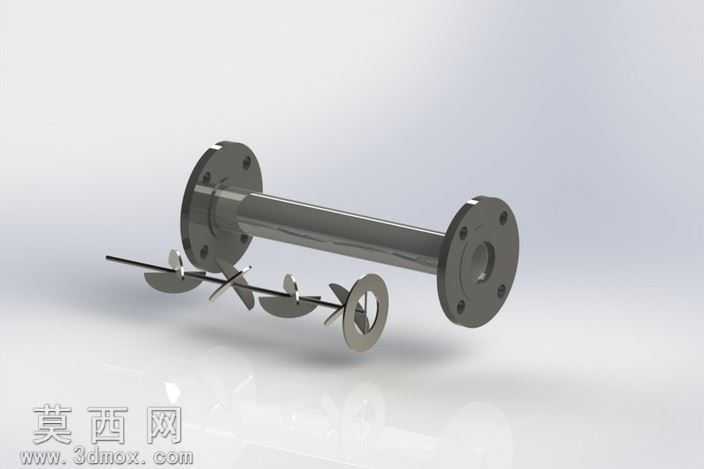

本模型采用三维参数化建模方式完成整体结构搭建，首先基于管道流体混合的工况需求确定主体通径规格，两端采用标准凸面法兰结构作为连接接口，建模阶段严格遵循法兰连接的尺寸规范，对法兰盘上的螺栓通孔、密封凸台、端面倒角等细节做了精准还原，保证模型可直接对接同规格管道接口的装配验证。主体管段采用等径直筒结构，建模时通过拉伸凸台命令生成基础管体，对管体内壁做光滑处理以降低流体流动阻力，同时对管体外壁做了均匀壁厚控制，兼顾结构强度与轻量化设计需求。管内核心混合单元采用交错排布的螺旋叶片式结构，建模阶段通过曲面放样、螺旋线驱动阵列的方式生成不同旋向的混合叶片，相邻叶片按照固定偏转角度错位布置，确保流体流经管段时能够被反复切割、旋转、重新汇合，实现不同流体组分的均匀混合，每个叶片与中心支撑杆做了布尔合并处理，还原了真实产品中混合单元的焊接固定结构，同时对叶片边缘做了圆角过渡处理，避免流体流经时产生局部涡流损耗。材质渲染阶段，主体管道与两端法兰采用哑光金属碳钢材质，调整材质的粗糙度、金属度参数还原工业金属的哑光质感，对法兰密封面做了高光处理区分加工面与非加工面的视觉差异；内部混合叶片采用亮面不锈钢材质，通过调整反射参数突出叶片的光滑曲面特性，渲染时采用工作室柔和布光方案，通过主光源、辅助光、轮廓光的搭配，清晰展现管道外部轮廓、法兰连接细节以及内部混合单元的排布结构，同时添加柔和的地面阴影增强模型的空间立体感。设计过程中重点考量了静态混合器无动力混合的核心特性，没有额外添加外置驱动结构，完全依靠管内混合单元改变流体流动状态实现混合效果，整体结构紧凑无冗余部件，两端法兰的通用连接设计可适配多数工业管道的安装场景，模型各部件均做了独立实体保留，可支持后续的工程图导出、流体仿真分析、装配干涉检查等拓展应用，完整还原了静态混合器从外部连接结构到内部混合核心的全部设计细节。
