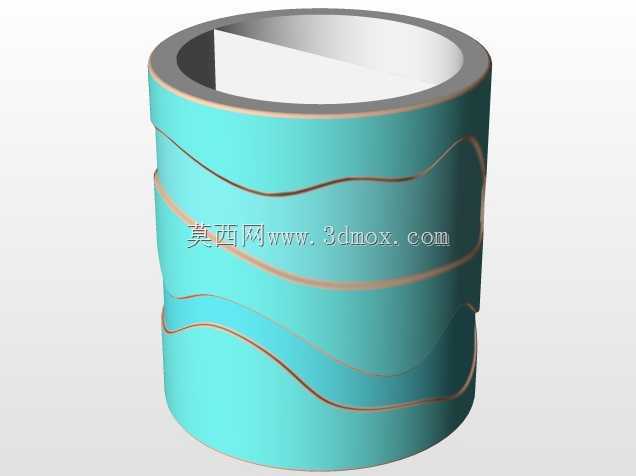

带波浪形导流槽的薄壁圆筒结构件

　　这类带连续波浪形曲面槽的薄壁圆筒结构，常应用在流体输送管路的紊流生成段、粉体输送的均化料仓内筒，或是小型旋转设备的导流包覆层场景中。从结构设计逻辑来看，筒身主体采用等厚薄壁卷制成型，内壁保持光滑圆柱面，保证介质流通时的基础通径不受额外结构干扰，外壁加工的三道连续波浪形环向槽，并非装饰性结构，而是承担着介质导流、紊流破碎或是外部嵌装密封件的功能。在流体输送场景下，当介质沿筒身轴向流动时，外壁的波浪槽如果作为内嵌导流片的安装基准，可引导外层介质产生可控的周向旋流，避免管路内介质分层沉积，尤其适合输送含微小固体颗粒的混合流体时，降低颗粒在管壁处的沉降概率。如果该结构用在旋转设备的包覆层上，波浪形曲面可在旋转过程中带动表层空气形成定向气流，

　　减少旋转件与周边静止结构之间的风阻损耗，同时曲面的连续过渡设计，可避免应力集中，提升薄壁结构在高速旋转下的结构稳定性。从安装边界来看，该圆筒两端为平直的环形端面，可直接与标准法兰对接，端面的平面度公差可控制在0.1mm以内，保证对接时的密封性能，筒身的外径尺寸可根据对接管路的通径匹配，波浪槽的槽深控制在壁厚的1/3以内，避免开槽后削弱筒身的整体结构强度，槽与槽之间的间距经过曲率验算，保证曲面加工时可通过三轴联动铣削或是滚压工艺一次成型，不需要额外的拼接工序。设计过程中，曲面的曲率过渡采用G2连续标准，避免槽道位置出现应力突变，在承受内部介质压力时，应力可沿曲面均匀分散，不会在槽底位置出现应力集中导致的开裂问题。

　　筒壁的基础厚度根据应用场景的压力等级调整，常压场景下壁厚可控制在2-3mm，中压场景下可适当加厚至5mm以上，同时波浪槽的圆角半径不小于1.5mm，避免加工时出现刀具干涉，也能减少后续使用过程中杂质在槽内的积存。这类结构在建模时需要重点关注曲面与圆柱面的衔接精度，保证槽道与筒身的结合面没有缝隙，避免出现介质渗漏或是应力薄弱点，同时两端的安装止口可根据实际对接需求设计，既可以做成平口对接，也可以增加嵌入式止口，提升安装时的同轴度。在粉体均化场景中，筒身的波浪槽可配合外部的喷气嘴，引导压缩空气沿槽道形成旋流，带动筒内粉体均匀翻滚，避免粉体架桥堵塞，此时槽道的波浪走向需要根据旋流方向调整曲率，保证气流沿槽道流动时不会出现紊流死角。
