多工位电气接线端子排结构设计

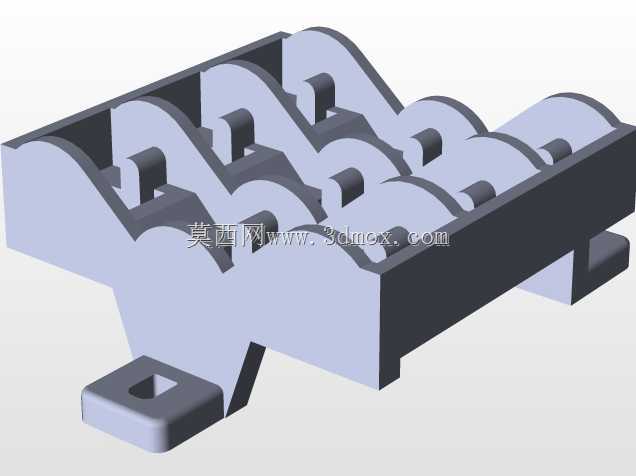

　　这款多槽位接线固定件，主要应用在工业控制柜内部布线、低压配电回路接线、自动化设备电控系统线束整理场景中，承担多组导线的有序接驳、绝缘隔离与固定限位作用，能避免多股线缆接驳处出现松动、错位、线间短路等常见布线问题。从结构设计来看，主体采用一体化注塑成型的基座结构，沿长度方向均匀排布多组独立的接线卡位，每个卡位都设置了凸起的压线限位结构，导线接入后可通过压线件将线芯牢牢压合在卡位内，相邻卡位之间的凸起隔挡能有效增大不同回路导线间的爬电距离，满足低压电气场景的绝缘安全要求。基座一侧延伸出带安装孔的固定耳，安装孔为长圆形设计，可适配一定范围内的安装孔位偏差，降低现场安装时的对位难度，安装时只需通过螺栓穿过固定耳孔，

　　将整个端子排固定在电控柜的安装梁或安装板上即可，不需要额外设计复杂的固定结构。整体外形沿长度方向延伸，宽度方向尺寸紧凑，不会占用过多柜内安装空间，每个接线卡位的槽深经过适配设计，既能容纳常规线径的多股铜芯线接入，又不会因槽体过深导致导线插入后无法确认到位状态。设计时优先考虑了接线操作的便利性，每个卡位的开口角度做了微扩处理，现场布线作业时导线可快速对准插入，不需要额外扩口操作，卡位内侧设置的防滑凸筋，能增大压线后与线芯的接触摩擦力，即使设备运行过程中产生持续振动，也不会出现导线松脱脱出的问题。基座底部做了平整化处理，与安装面贴合时不会出现局部翘曲，保证安装后整体结构的稳定性，相邻卡位之间的隔挡高度经过反复校核，

　　既能够实现不同回路的有效隔离，又不会遮挡接线操作视线，方便作业人员确认每一路导线的接入状态。这类接线固定件在实际电控系统布线中，能大幅提升柜内布线的规整度，减少后期线路检修时的理线工作量，同时稳定的压线结构能降低线路接触不良导致的发热、打火风险，适配常规工业环境下的低压电气接线需求，可直接用于各类非标自动化设备、小型配电柜、机电一体化设备的电控系统布线环节，不需要针对安装结构做二次修改即可直接适配常规的安装场景。
