带圆弧定位槽的机加工支撑座结构设计

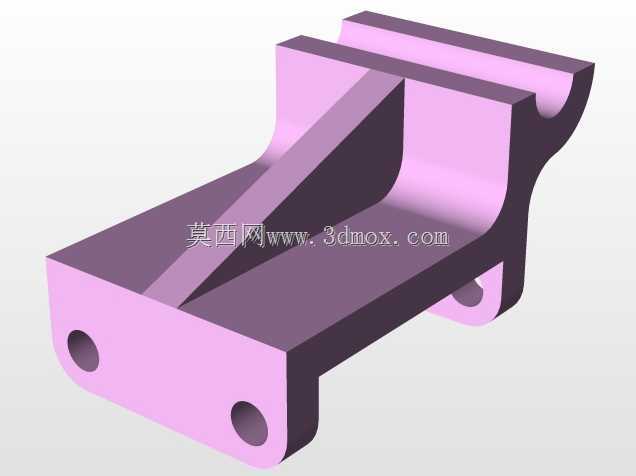

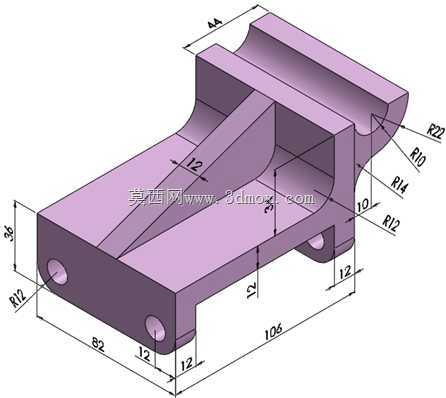

　　该支撑类构件多用于工装夹具的定位承载环节，或是小型自动化输送线的侧边导向限位工位，实际装配时通过底部两个沉头安装孔完成与安装基面的锁附固定，底部12mm的凸台高度可避开基面的微小凸起或走线槽，避免安装时出现贴合不严的问题。整体外形的总长控制在106mm，总宽82mm，顶部圆弧槽的半径为R22，可适配直径44mm的圆柱类工件做径向定位，槽侧的R14、R12过渡圆弧可避免工件装夹时出现棱边磕碰，同时减少应力集中对构件长期受力的影响。构件中部设置的斜向加强筋厚度为12mm，连接顶部承载面与底部安装基座，在承受垂直方向载荷或是侧向冲击力时，可有效降低顶部槽位的形变量，避免长期使用后出现定位精度偏移的问题。

　　侧面预留的10mm深度定位孔可配合圆柱销完成相邻构件的拼接定位，安装时无需额外做对位调整，可缩短装配调试的周期。设计过程中优先考虑了机加工的工艺可行性，所有外棱边均做了R12的圆角过渡，没有清角要求极高的窄槽结构，普通立式铣床即可完成大部分外形加工，安装孔与定位孔可直接通过钻床完成铰制，无需特殊定制刀具，适合小批量的加工生产。构件的高度方向尺寸经过适配调整，顶部承载面距离安装基面的高度可匹配多数常规工装的作业高度，无需额外加装垫高块，侧面的12mm厚度侧壁可保证侧向受力时不会出现弯折变形，端部的圆弧收边结构可避免操作人员上下料时被锐边划伤，兼顾了使用安全性。在实际工况中，这类支撑座常成对使用，分别承托圆柱工件的两端，

　　配合顶部的压块即可完成工件的夹紧固定，可用于管件焊接、轴类零件检测等多个作业场景，构件的尺寸公差可根据实际使用场景调整，普通作业场景下选用自由公差即可满足使用要求，高精度定位场景可对圆弧槽与安装孔的位置度做额外公差约束。
