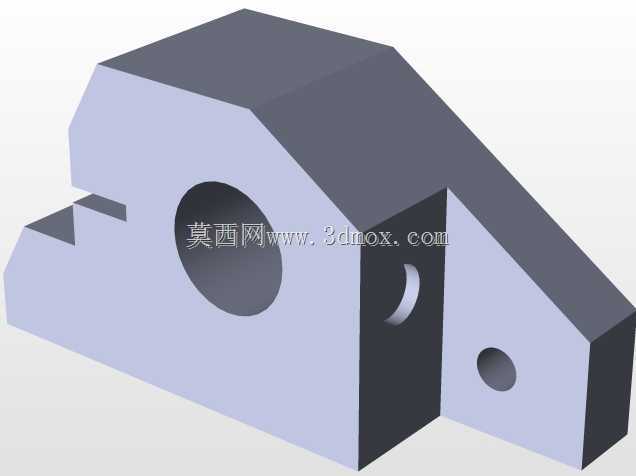

这类带多安装孔的斜切面支撑基座,多应用在中小型自动化设备的机架接驳、工装夹具的承载定位环节,也可作为小型动力单元的安装底座,承担部件间的载荷传递与位置固定作用。从结构设计逻辑来看,基座主体采用斜切式轮廓并非单纯的造型处理,左侧60度斜角是为了避让相邻运动部件的运行轨迹,避免设备运行过程中出现结构干涉,同时也能减少基座整体的材料用量,在保证结构强度的前提下降低自重。基座上分布的三个不同孔径的安装孔,各自承担不同的连接功能:直径0.90的大孔用于主定位销的穿装,实现基座与主安装面的粗定位,孔位周边预留的0.50宽度凸台,是为了增大定位面的接触压强,提升连接的稳定性;直径0.40的中孔用于穿装紧固螺栓,配合平垫实现基座的锁紧固定,

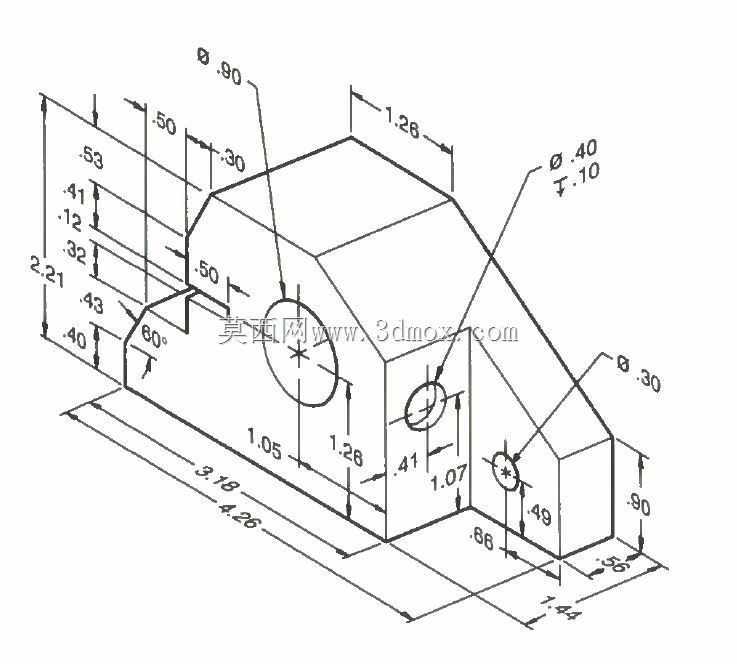

孔位标注的0.10公差范围,是为了补偿加工过程中的位置误差,保证装配时螺栓能够顺利穿入;直径0.30的小孔用于辅助定位,穿装弹性圆柱销来限制基座的周向转动,避免长期受振动影响出现连接松动。从尺寸边界来看,基座总长度方向最大尺寸为4.26,总宽度方向最大尺寸为1.44,总高度方向最大尺寸为0.90,所有外轮廓尺寸都标注了明确的公差带,安装时需要保证基座底面与安装面的平面度误差不超过0.02,否则会导致孔位错位、连接应力集中的问题。基座侧面的阶梯式结构,是为了匹配相邻连接件的轮廓,其中高度1.05的平面用于承接传感器安装支架,高度1.26的平面用于固定管线导向槽,两处平面的粗糙度要求达到Ra1.6,保证连接件安装后不会出现滑移。
设计过程中需要注意,斜切面与竖直面的交线处需要做0.05的微小倒角,去除加工毛刺,避免装配时划伤操作人员或相邻部件的表面涂层;所有安装孔的孔口都需要做90度沉孔处理,沉孔深度0.03,保证螺栓头或销钉端面能够完全沉入孔内,不会突出基座表面影响其他部件的安装。这类基座的加工通常采用整块铝型材铣削成型,加工时需要先以底面为基准铣出所有平面,再以左侧定位边为基准加工各个安装孔,严格控制孔位的位置度误差在0.05以内,才能保证装配后的配合精度满足设备运行要求。在实际选型应用时,需要根据承载的载荷大小核算基座的壁厚,当前结构的最小壁厚为0.41,能够承受不超过500N的静载荷,如果应用在振动较大的工况下,需要适当增大壁厚或者更换钢材作为加工材料,提升结构的抗疲劳强度。
