带孔位组合式机械支撑基座结构设计

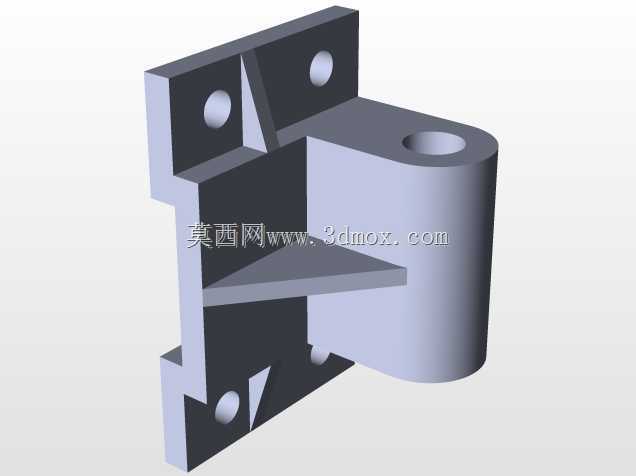

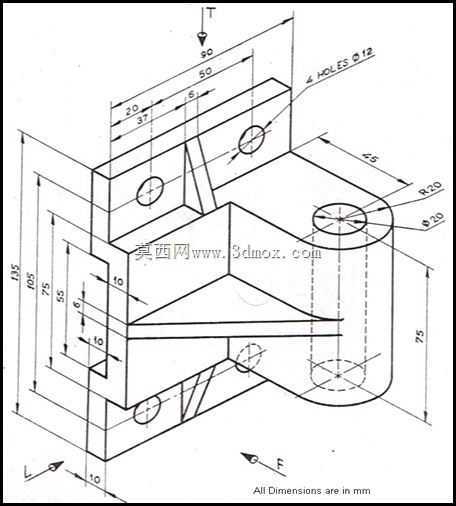

　　该组合式支撑基座属于设备安装类通用承载构件，常见于小型自动化生产线的工位接驳、工装夹具的承载底座、检测设备的支撑台架场景中，承担上部功能组件的定位承载、相邻部件的连接过渡作用，可适配多类轻型工业设备的安装需求，无需额外定制复杂基座即可快速完成工位搭建。从结构设计逻辑来看，构件采用长方体块与半圆柱凸台的组合构型，半圆柱端设置同轴通孔，用于穿装定位销轴或导向轴，实现与相邻回转类、滑移类组件的铰接或滑动配合；长方体段设置四个均匀分布的Φ12通孔，可通过螺栓完成基座与设备机架台面的锁紧固定，孔位排布兼顾安装稳定性与装配操作空间，避免螺栓锁紧时与周边结构产生干涉。构件上设置的三角加强筋分布在长方体与半圆柱凸台的衔接位置，

　　针对承载时的应力集中区域做补强处理，在不额外增加整体壁厚、控制构件重量的前提下，提升衔接部位的抗弯折、抗形变能力，适配长期静承载或小幅动载荷的工况需求。尺寸设计上，整体安装边界控制紧凑，长方体段的长宽尺寸适配常规工业铝型材台面的安装孔距，总高度适配多数小型工装的安装高度要求，各孔位的定位尺寸从统一设计基准出发标注，加工时可一次装夹完成所有孔位与轮廓的加工，减少装夹误差带来的装配偏差。构件上预留的台阶面可作为上部功能组件的定位基准面，装配时无需额外调整定位块，直接将上部组件贴合台阶面锁紧即可保证位置精度，侧面的通孔可用于穿装管路或线缆，避免设备走线外露干扰运动部件。这类构件的建模过程需重点关注各特征的基准统一，所有孔位、加强筋、

　　凸台的定位均从同一原点出发设置参数，后续调整安装尺寸时可直接修改对应参数完成构型更新，无需重构特征；建模时需校验各安装孔的操作空间，确保螺栓装配时扳手的活动范围不受周边结构遮挡，同时核对销轴孔与安装面的垂直度公差，避免穿装销轴后出现卡滞、偏磨的问题。在实际应用中，这类基座可根据承载需求选用铝合金或碳钢材质加工，铝合金材质适配轻型检测工位、装配工装的使用场景，碳钢材质可通过表面发黑处理提升防锈能力，适配有一定切削载荷的小型加工工位承载需求，构件的通用化设计可减少不同工位的基座定制成本，缩短设备搭建的周期。
