带凸台圆孔斜筋支撑异形机械支座结构

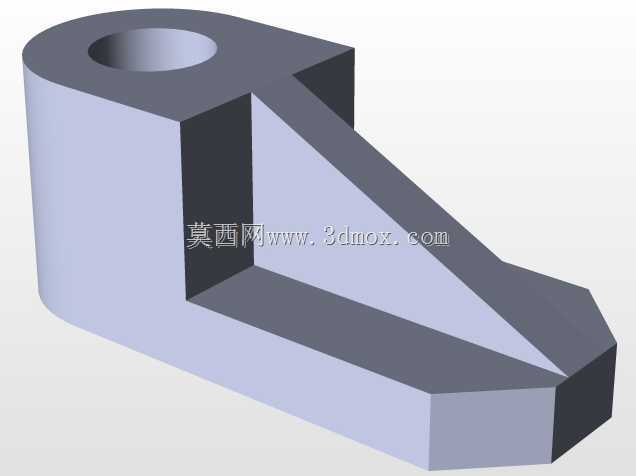

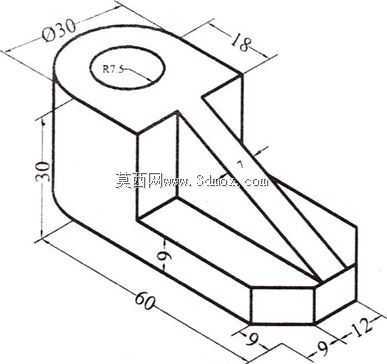

　　这类异形支撑支座在轻工输送线、小型工装夹具的定位模块中应用十分广泛，日常设备运维里经常能遇到同结构的替换件需求，很多现场改造场景也会参照这类结构做适配性调整。从结构功能来看，左侧圆柱凸台的Φ30外圆、R7.5内孔是核心的铰接安装位，用来穿装定位销轴或者铰接轴，实现和相邻摆动部件的转动配合，内孔的尺寸精度直接决定了铰接副的转动顺畅度与配合间隙，设计时通常会根据实际载荷预留合适的公差带，避免长期运转出现磨损松旷。下方的底板部分是整个构件的安装基准，总长度60、底板厚度9的尺寸，刚好适配多数小型设备的安装台面预留空间，底板末端12长度的斜切结构，是为了避让相邻部件的运动轨迹，避免设备运行时出现结构干涉，这类细节在紧凑布局的设备里尤为关键，

　　很多新手建模时容易忽略安装边界的干涉校验，往往到装配阶段才发现部件卡滞。中间的斜向加强筋厚度7，连接圆柱凸台侧面和底板上表面，主要是抵消铰接部位承受的径向载荷，避免凸台和底板衔接处出现应力集中，相比直筋结构，这种斜筋的力传导路径更顺畅，在同等耗材下抗弯折性能更优，同时还能减少整体结构的重量。凸台部分总高度30，凸台顶面到筋板上沿的18尺寸，刚好留出了铰接部件的转动避让空间，不会让相邻摆动件和筋板发生摩擦。建模时要优先确定安装基准面，先拉伸出底板的基础轮廓，再处理圆柱凸台的同轴度要求，最后添加斜筋结构，所有的倒角、圆角都要匹配实际加工的工艺要求，比如凸台和底板衔接处的圆角，要避免应力集中同时适配铣削加工的走刀路径，

　　不能出现无法加工的尖锐内角。这类零件的安装边界要重点校验，底板上的安装孔位（图中未标注的部分通常根据实际安装需求配置）要和设备台面的预留孔对齐，凸台内孔的中心高要和配合部件的铰接中心保持一致，否则装配后会出现别劲问题，加速铰接副的磨损。
