带双长槽安装位的铰接式连接支座

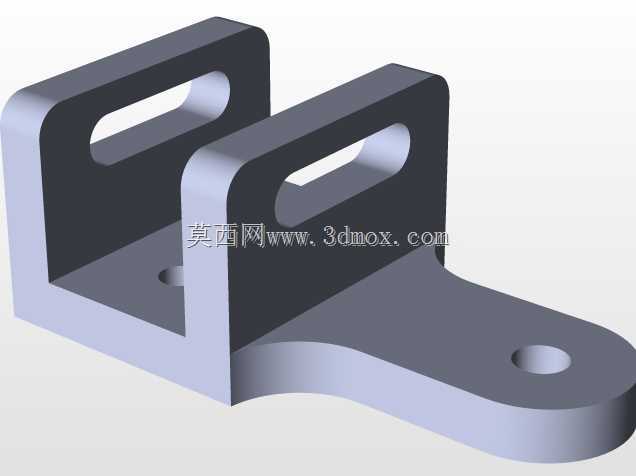

　　这款铰接式连接支座属于设备连接件范畴，常见于轻工输送线、小型工装夹具、非标自动化设备的工位调节机构中，主要承担两个相对运动部件之间的铰接支撑、位置调节与载荷传递作用，在需要小范围调整安装位置的铰接点位应用十分普遍。从结构设计来看，支座主体分为两个功能区段，一侧为带双平行长圆孔的安装基座，两个长槽结构平行布置，可允许支座在安装时沿槽长方向调整固定位置，补偿安装面的加工误差或适配不同工位的位置需求，长槽的宽度匹配常用的M6或M8内六角圆柱头螺栓尺寸，安装时无需额外扩孔即可直接穿入紧固件完成预固定。另一侧为带单圆孔的铰接耳板，耳板端部做R20的圆弧过渡，避免直角应力集中，单孔用于穿装铰接销轴，与配套的连杆或摆臂形成转动副，

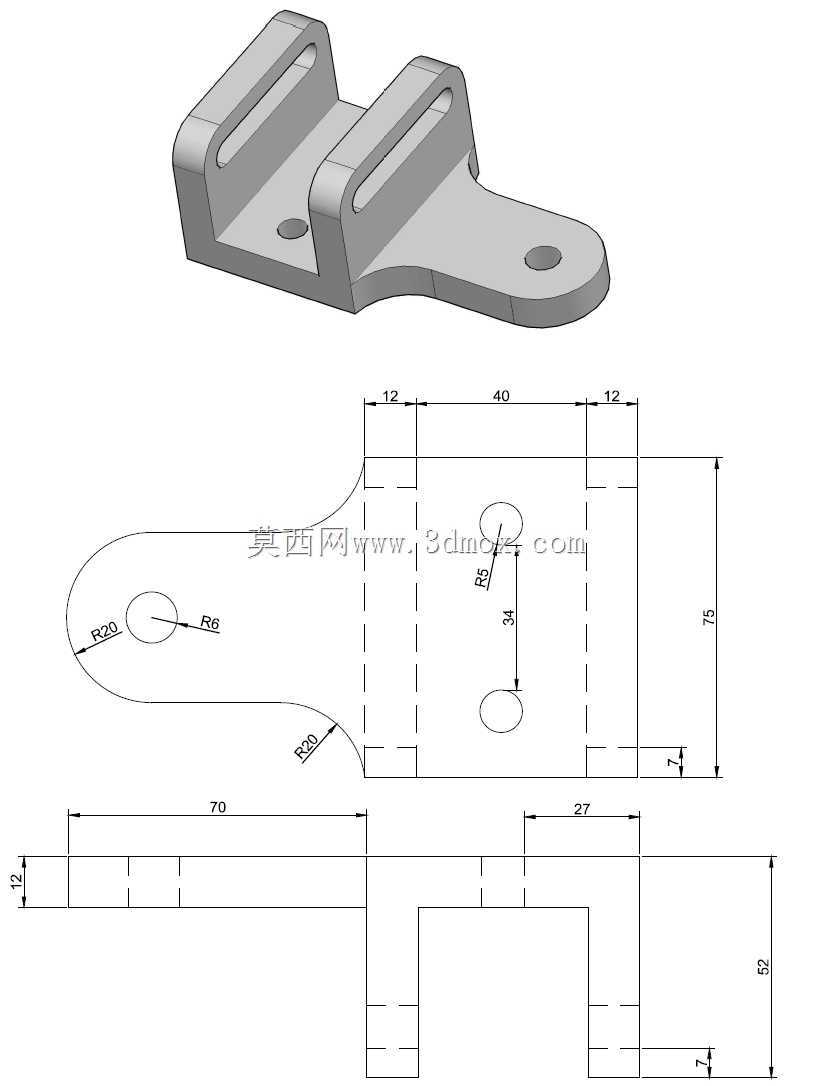

　　耳板与基座之间通过R6的圆角平滑衔接，整体采用等厚度板材铣削或冲压成型，厚度统一为12mm，保证足够的结构刚度，承受径向铰接载荷时不会出现明显形变。从安装边界尺寸来看，支座总长度为70mm，双长槽区段总宽度为40mm，两个长槽的外侧边距支座侧边各12mm，长槽的有效调节行程满足常规工位调整需求，铰接耳板的孔中心距基座安装面的垂直高度为25mm，耳板上的铰接孔直径为8mm，孔边缘做倒角处理，方便销轴穿装，基座底部为全平面结构，安装时可与设备安装面完全贴合，保证固定后的稳定性。设计过程中优先考虑了安装便捷性与载荷分布合理性，双长槽的布置方向与铰接转动平面平行，调整位置时不会影响铰接点的运动轨迹，所有外露棱边均做了小倒角去毛刺处理，

　　避免安装调试过程中划伤操作人员，支座上的两个小孔为工艺定位孔，加工时用于装夹定位，也可作为辅助安装孔穿装小规格紧固件防止支座受载后移位。这类支座在实际使用中通常搭配销轴、平垫、开口销使用，铰接部位可根据工况添加润滑脂降低转动磨损，适用于低速、中低载荷的铰接连接场景，相比固定式铰接座，其长槽调节结构大幅降低了安装面的加工精度要求，减少现场装配时的配作工作量，在非标设备改造、工装夹具调整场景中能有效缩短装配调试周期。
