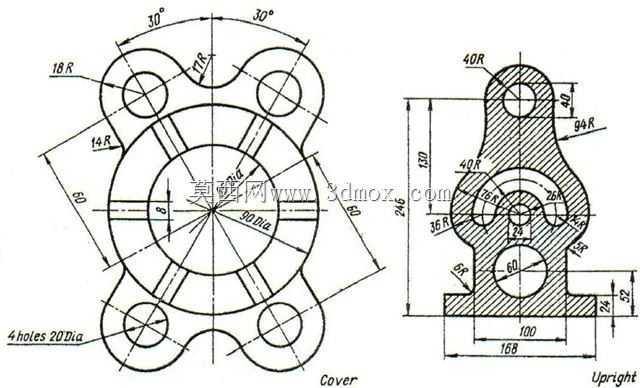

对称四耳带孔法兰连接座工程设计图

　　该零件属于管路与机架衔接类的连接支撑构件，常见于中低压流体管路布设、轻型设备机架固定场景，可同时实现管路对接定位与外部载荷传递的双重作用，在液压站管路排布、小型动力单元机架固定、通用工业设备的接口转接环节都有广泛适配性。从结构设计逻辑来看，主体采用中心大通孔作为流体或轴类构件的穿越通道，中心孔周边设置的环形凸台用于提升接口处的密封贴合强度，避免连接后受振动影响出现密封面错位渗漏问题。四个呈30度对称分布的安装耳座，每个耳座都加工有等直径的贯通安装孔，耳座与主体衔接处采用多段圆弧过渡，既消除了直角连接处的应力集中隐患，也能在铸件成型时减少冷隔、缩孔等铸造缺陷的产生概率。从截面结构来看，零件沿中心对称面做剖分设计，

　　不同位置的圆弧半径分别适配不同的受力需求：顶部圆弧半径较大，用于分散耳座受拉时的应力，中部衔接圆弧平滑过渡主体与耳座的壁厚差，底部安装基面做平直处理，保证与安装面的贴合度，避免安装后出现翘曲影响连接精度。尺寸边界方面，零件总宽度为168，底部安装段宽度为100，总高度方向尺寸为246，底部安装基面到下方安装孔中心的高度为52，四个安装孔直径统一为20，中心主通孔直径为90，各段圆弧尺寸分别为18R、17R、14R、40R、94R、36R、6R，安装孔的分布角度对称设置，能保证安装时受力均匀，不会出现单侧载荷过大导致的连接失效。设计时特意将四个安装孔的中心距做对称排布，可适配标准规格的螺栓紧固件，无需额外加工定制连接件，

　　降低现场安装的配件成本。耳座处的壁厚与主体壁厚保持均匀过渡，在满足结构强度的前提下尽可能控制零件整体重量，适合采用铸造成型后做少量机加工的工艺路线，能有效控制批量生产的加工成本。中心孔周边的环形密封面预留了足够的加工余量，可根据实际使用需求加工密封槽或者直接贴合密封垫片，适配橡胶垫、金属缠绕垫等多种密封形式，满足不同压力等级的管路连接需求。底部的平直安装基面在加工时需要保证平面度要求，避免安装后零件倾斜导致中心孔与对接构件不同轴，引发运转时的偏磨或者管路渗漏问题。
