带圆弧过渡结构的机械二维草绘练习件

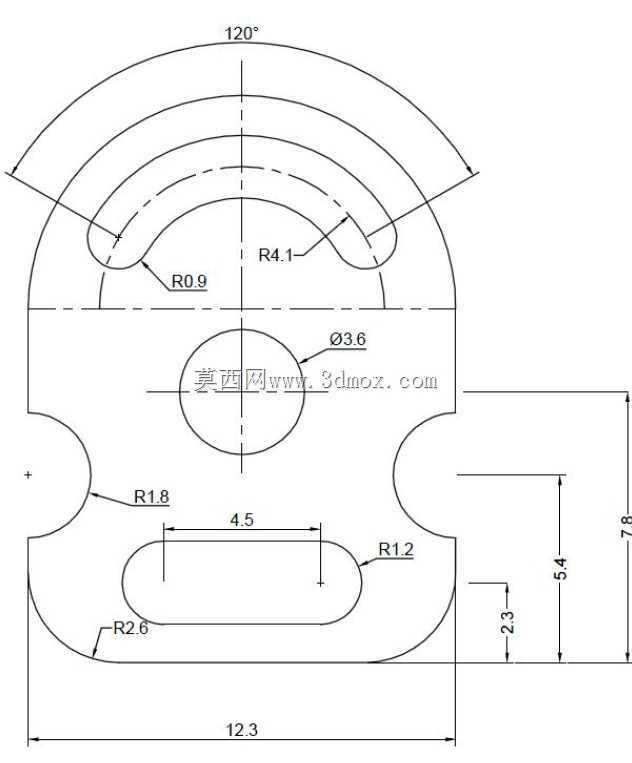

　　这类带多段圆弧与直线过渡的草绘结构，常作为机械结构设计入门阶段的基准练习载体，也可直接衍生为小型定位连接件、工装挡块的截面轮廓，在轻工装配线的小型定位治具、手动夹具的接触块设计中十分常见。从实际使用场景看，这类轮廓的零件多作为辅助定位件使用，顶部120°的敞口圆弧结构可适配圆柱类工件的侧面贴合定位，避免直角棱边对工件表面造成刮擦损伤，中部的通孔可穿入紧固螺钉完成零件在安装基板上的固定，下部的长圆孔可预留一定的安装调节余量，适配装配时的位置微调需求，无需在安装时反复扩孔调整。设计这类轮廓时，首先要确定整体的对称基准线，所有圆弧与直线段的定位都以中心十字基准为参照，顶部的多段同心圆弧需要保证圆心重合，避免轮廓出现错位断差，R0.

　　9与R4.1的衔接圆弧要做相切约束，保证轮廓过渡顺滑无拐点，减少后续加工时的刀具接刀痕迹。从尺寸边界看，零件总高度方向的安装尺寸控制在7.8单位范围内，中部核心安装区域的高度为5.4单位，底部长圆孔的中心距为4.5单位，R1.2的端部圆弧与长圆孔直边完全相切，两侧R1.8的内凹圆弧可作为避让结构，避开相邻零件的凸起结构，避免装配时出现干涉，底部R2.6的外圆弧可降低零件棱边的应力集中，提升零件受侧向力时的结构强度。实际建模过程中，这类草绘需要先绘制对称中心线，再依次绘制顶部同心圆弧、中部圆形轮廓、下部长圆结构，最后添加衔接圆弧与相切约束，标注所有定形与定位尺寸，保证轮廓完全约束无欠定义，后续拉伸为实体后可直接用于装配验证，

　　也可作为工程图绘制的练习素材，帮助设计人员掌握草绘约束逻辑与尺寸标注规范，理解不同圆弧结构在零件功能实现中的作用，比如过渡圆弧降低应力集中、内凹圆弧实现装配避让、敞口圆弧完成工件定位等实际工程需求，避免仅做几何绘制而忽略结构的实际功能逻辑。
