多段折线组合式机械定位连接构件

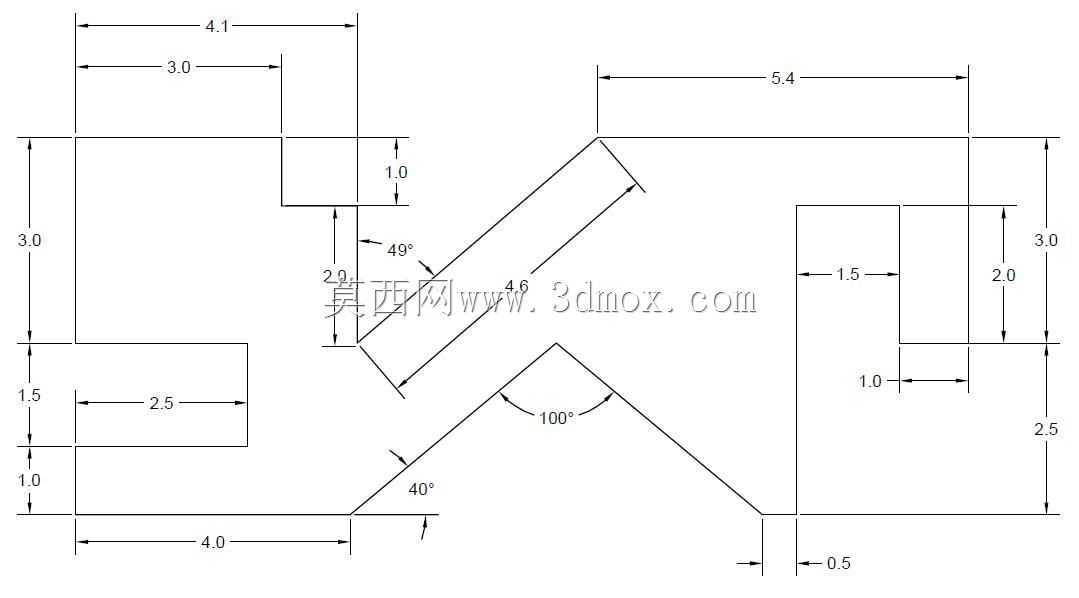

　　这类多段折线组合的构件，常应用在工装夹具的定位挡边、小型设备的机架连接耳片、非标自动化线的物料导向条等场景，核心作用是通过多段带角度的折边结构，同时实现两个垂直方向的定位限位，以及斜向的导向避让，相比单一直边构件，能在狭小安装空间内同时完成多个配合面的功能匹配，减少额外拼接零件的使用，降低装配累计误差。从设计逻辑来看，整个构件以左下角为尺寸基准原点，先确定底部水平直边的4.0单位长度，向上1.0单位高度延伸出左侧2.5单位长度的水平凸台，凸台上方预留1.5单位的竖直避让空间，再向上延伸出总高3.0单位的左侧竖直边，顶部4.1单位长度的水平边向内收1.1单位，向下延伸1.0单位形成顶部的卡槽结构，这个卡槽主要用于卡接外部的板件，

　　实现快速装配定位。斜向段的设计是整个构件的核心，从顶部卡槽下方的拐点出发，以49度的倾斜角度向下延伸4.6单位长度，衔接中部100度夹角的V型折角，这个V型结构一方面可以避让设备内部的转动部件，避免构件运行时发生干涉，另一方面V型的两个斜边可以作为物料滑动的导向面，引导小型零件沿指定路径滑落，V型折角下方的斜边以40度的倾斜角度衔接底部水平边，保证整个斜向段的受力均匀，避免应力集中在折角位置。右侧的结构分为两个功能区，靠近中部的竖直边向内凹0.5单位，向上延伸2.5单位总高度，在1.0单位高度位置向内延伸1.5单位的水平凸台，凸台上方形成2.0单位高度的矩形卡槽，这个卡槽与左侧顶部的卡槽形成高低错位的配合结构，

　　可同时卡接两个不同高度的外部连接件，适配多层板件的装配需求。整个构件的所有尺寸标注都以相邻的加工面为基准，没有冗余的封闭尺寸链，加工时可直接按标注逐段铣削或线切割成型，不需要额外换算尺寸，安装时以底部水平边和左侧竖直边为定位基准，贴合设备的安装基面即可完成定位，不需要额外制作定位工装，能有效缩短装配调试的周期。这类构件的壁厚均匀，所有折角处都预留了微小的工艺圆角，避免热处理或受力时出现开裂问题，斜向段的角度经过反复校核，既保证导向时的物料滑动顺畅，不会出现卡滞，又能保证构件自身的结构强度，在承受常规的侧向挤压力时不会发生形变，适配多数轻载工况下的连接、定位、导向需求。
