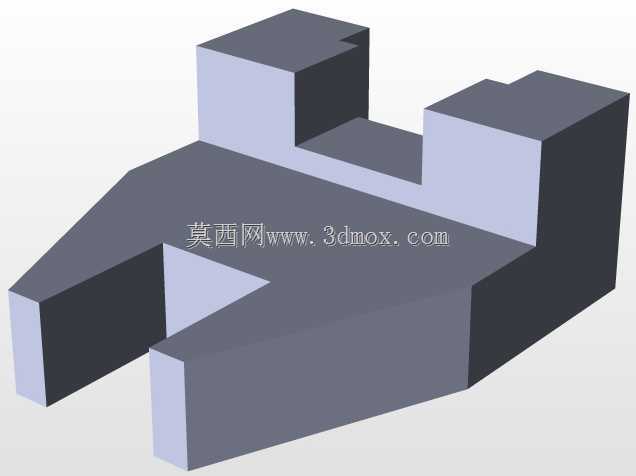

该零件属于工装夹具系统中的定位支撑类构件,主要应用在中小零件机加工装、装配定位工位中,承担工件侧向定位、底部支撑以及辅助夹紧的受力作用,常见于普通铣床、钻床的手动工装,或是自动化生产线的工件载具定位单元,适配板类、轴类小尺寸工件的装夹需求,可在不额外增加压紧点的前提下,限制工件两个方向的平移自由度,减少装夹步骤。从结构设计逻辑来看,整体采用一体式块体结构,没有拆分装配部件,避免了组合件带来的装配间隙误差,适合采用整块型材铣削加工,加工工序集中,一次装夹即可完成绝大多数形面的加工,能有效控制形位公差。主体底座部分总长度控制在130mm,宽度方向最大尺寸为70mm,底部厚度20mm,保证自身放置在工装基板上时有足够的接触面积,
不会在夹紧反作用力下发生翘曲变形。前端的叉形开口尺寸为40mm,开口深度50mm,可适配直径35mm以内的轴类零件,或是厚度38mm以内的板类零件插入定位,开口的两个内侧壁做了垂直于底面的垂直度公差要求,保证定位时不会出现倾斜。后端设置的两个凸台高度为15mm,凸台宽度20mm,两个凸台之间的内槽宽度30mm,既可以作为侧向定位的抵靠面,也能为夹紧压板提供避让空间,凸台的顶面与底座底面平行,可作为辅助支撑面承接工件的凸起结构,避免工件装夹时出现悬空震颤。尺寸标注的基准统一选取底座底面与叉形开口的对称中心面,所有形面的尺寸都从该基准出发标注,减少加工时的基准转换误差,安装时可直接通过底座上的沉头孔固定在工装基板上,
安装边界不超出底座外轮廓,不会和周边的夹紧元件、气动管路产生干涉。零件的所有棱边都做了0.5mm的倒角处理,避免操作人员安装调试时被锐边划伤,同时也能消除加工应力集中点,提升零件在反复夹紧受力下的使用寿命,整体结构没有复杂曲面,普通三轴数控铣床即可完成加工,加工成本低,替换维护方便,适合批量工装配置时使用。
