这款多孔安装定位板的设计,最初是面向小型自动化设备的工位模组固定需求,在桌面型检测设备、小型物料分料机构的机架层板安装场景中,这类零件承担着承托上部功能模组、保证安装位置同轴度的核心作用。不同于常规方形安装板的直角设计,该零件所有外轮廓边角均采用圆弧过渡,既避免了安装调试过程中锐边划伤操作人员的风险,也能在钣金冲压加工时减少应力集中点,降低板材冲裁后的形变概率。从结构布局来看,零件中部设置大尺寸环形安装位,两侧对称布置同规格环形安装位,上部预留两个小孔径定位销孔,这种三主孔加两定位孔的布局,能够同时适配三种不同外径的轴类、套筒类零件的同轴安装,两个上部定位销孔则可以在装配时快速完成零件与机架的位置校准,减少装配时的尺寸测量工作量。

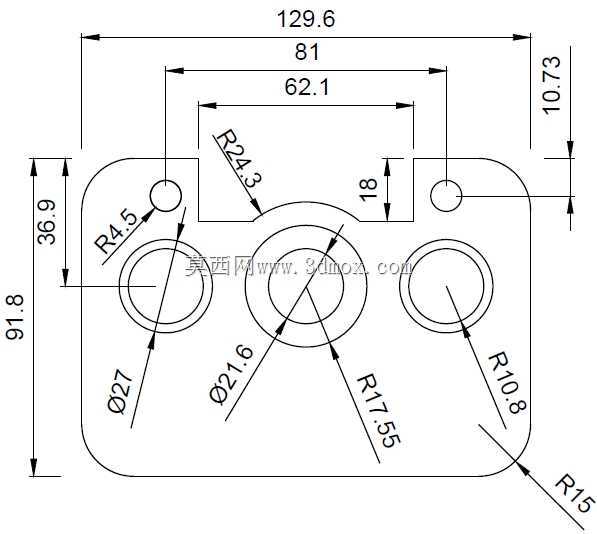

尺寸设计上,零件总长度控制在129.6mm,总高度方向的安装边界为45.9mm,上部定位孔的中心距设置为62.1mm,两侧主安装位的中心距为81mm,这些尺寸都是匹配常用20系列铝型材机架的安装孔距设定的,不需要额外加工转接孔位就可以直接固定在标准铝型材框架上。中部大环形位的内外径分别为21.6mm与35.1mm,两侧环形位的内外径分别匹配R10.8的圆弧半径,上部内凹的让位结构采用R24.3的圆弧过渡,内凹深度为18mm,这个让位结构是为了避开上部安装的模组底部突出的接线端子或者传感器探头,避免装配时出现结构干涉。外轮廓的大圆弧采用R15的过渡半径,边角处的小圆弧为R4.5,这些圆弧参数的选择,既保证了零件整体的结构强度,
也让加工时的走刀路径更顺滑,无论是采用钣金冲压还是数控铣削加工,都能减少刀具的急停转向,提升加工效率与表面质量。在实际选型使用时,需要注意零件的安装面平面度要求,因为三个环形安装位的同轴度公差直接影响上部安装的旋转类零件的运转精度,建模时已经预留了0.2mm的平面加工余量,实际生产中可以根据使用场景的精度要求选择是否进行二次铣面加工。两个上部定位销孔的位置度公差控制在0.05mm以内,能够保证重复拆装时的位置复位精度,适合需要频繁更换模组的快换工位使用。
