带一体式握持把手大容量塑料储液瓶结构

　　该款带握持把手的大容量储液瓶，主要面向日化洗护、家用清洁类液体盛装场景，日常可承载洗衣液、衣物柔顺剂、厨房重油污净等不同黏度的液态物料，适配家庭日常使用、小型商超分装售卖等多类场景。从结构设计逻辑来看，瓶身主体采用近似方柱的轮廓，边角做了大圆弧过渡处理，一方面能够在仓储堆叠过程中降低边角应力集中导致的开裂风险，另一方面方柱形态相比纯圆柱瓶身，能够提升货架陈列时的空间利用率，同等占地面积下可获得更高的单瓶储液容积。瓶身侧面集成的一体式握持把手，采用内凹式镂空结构，把手内侧贴合人手握持的自然弧度做了曲面过渡，握持时手掌受力均匀，即使满瓶盛装状态下，单手提携也不会出现硌手、打滑的问题，同时内凹把手没有外凸结构，

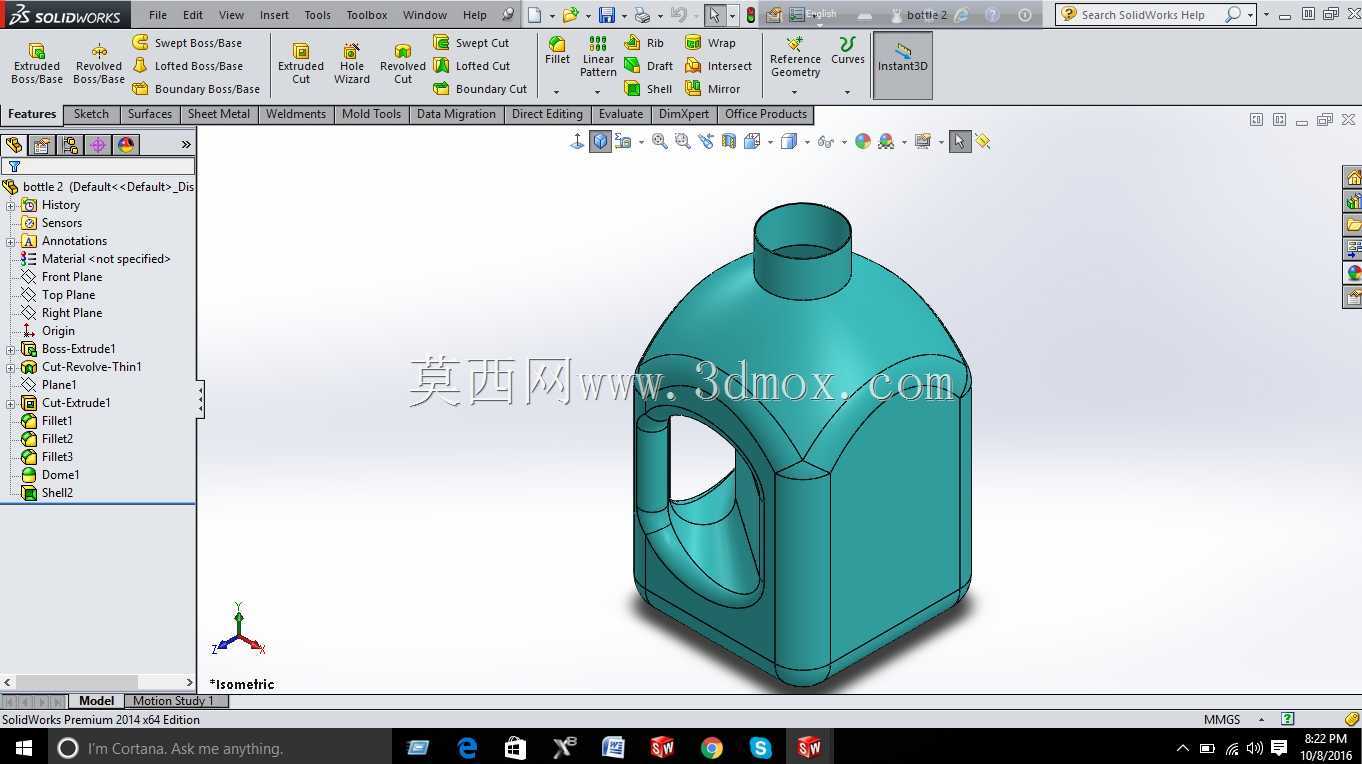

　　不会额外增加瓶身的整体占用空间，装箱运输时能够紧密排布，减少运输过程中的空隙损耗。瓶口位置采用短圆柱直口设计，口径尺寸适配常规的螺旋密封瓶盖，瓶口与瓶肩位置做了平滑的曲面过渡，倾倒液体时能够引导液流平稳流出，避免液体沿瓶身外壁流淌残留，减少使用过程中的液体浪费与瓶身脏污问题。从建模的结构细节来看，瓶身整体壁厚做了均匀化处理，拐角位置的壁厚差控制在合理区间，能够适配吹塑成型的工艺要求，避免成型过程中出现壁厚不均导致的缩痕、穿孔问题，瓶底位置做了微向内凹的平底结构，放置在平面上时能够保证足够的接触面积，提升放置稳定性，不会轻易倾倒。瓶肩位置的曲面过渡经过曲率连续优化，既保证了外观的流畅性，也能够在液体快用尽时，

　　引导残余液体向瓶口位置汇聚，减少瓶内液体残留。整体结构没有多余的复杂特征，所有曲面都兼顾了成型工艺性与使用实用性，在保证结构强度的前提下，尽可能减少原材料的耗用，符合日化包装类产品的成本控制要求，同时把手与瓶身的一体化设计，省去了额外装配把手的工序，能够有效提升生产装配环节的效率，降低生产过程中的人工与物料成本。
