带安装底座的铰接支撑座结构设计

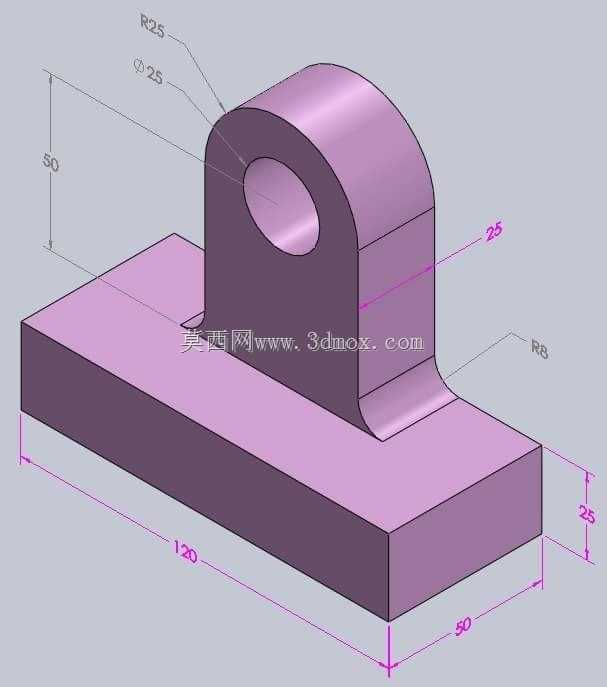

　　这类带安装底座的铰接支撑结构，在轻工输送线、小型工装夹具台架、非标自动化设备的连杆传动机构中应用十分广泛，核心作用是为摆动类杆件提供稳定的回转支撑点，同时通过底部的矩形安装板实现与设备机架的刚性固定，避免支撑点在交变载荷下出现移位或晃动。从结构设计逻辑来看，整体采用一体化成型思路，底部矩形安装板作为整个零件的承载基础，长度方向尺寸120mm、宽度方向50mm、板厚25mm，足够的接触面积可以分散铰接部位传递来的径向载荷，安装时可通过四角的螺栓孔与机架型材或钢板台面锁附，安装边界清晰，不需要额外加工适配垫块就能直接完成装配。上部的铰接支撑部分总高50mm，顶端做R25的圆弧过渡，中间开设直径25mm的铰接孔，用来穿装铰接销轴，

　　实现与摆动连杆的转动配合，孔位与底座安装面的垂直度公差需要控制在0.02mm以内，才能保证销轴转动顺畅，避免出现卡滞或偏磨问题。支撑立板与底部安装板的衔接位置做了R8的圆角过渡，这个细节设计是为了消除直角连接处的应力集中，当铰接部位承受径向冲击载荷时，圆角过渡可以将应力分散到更大的区域，避免长期受载后衔接位置出现开裂失效。立板厚度方向尺寸25mm，与铰接孔的长度方向尺寸匹配，既能够为销轴提供足够的支撑长度，减少销轴的弯曲变形量，又不会因为结构过于厚重造成材料浪费。在实际建模过程中，这类零件需要重点关注几个尺寸的配合关系：铰接孔的直径公差需要根据所选销轴的配合等级确定，一般间隙配合选H7公差即可满足普通工况的转动需求；

　　底座安装面的平面度需要控制在合理范围，避免安装后零件出现倾斜，导致铰接孔的轴线与连杆摆动平面不垂直；过渡圆角的尺寸不能过小，否则无法起到应力分散的作用，也不能过大，否则会干涉周边其他零部件的安装空间。这类支撑座在实际使用中，通常会在铰接孔内加装铜套或者自润滑轴承，来降低转动过程中的磨损，延长零件的使用寿命，设计时也可以根据实际载荷大小调整立板厚度和底座尺寸，适配不同载荷等级的使用场景。
