带斜向安装孔铰接支座结构设计

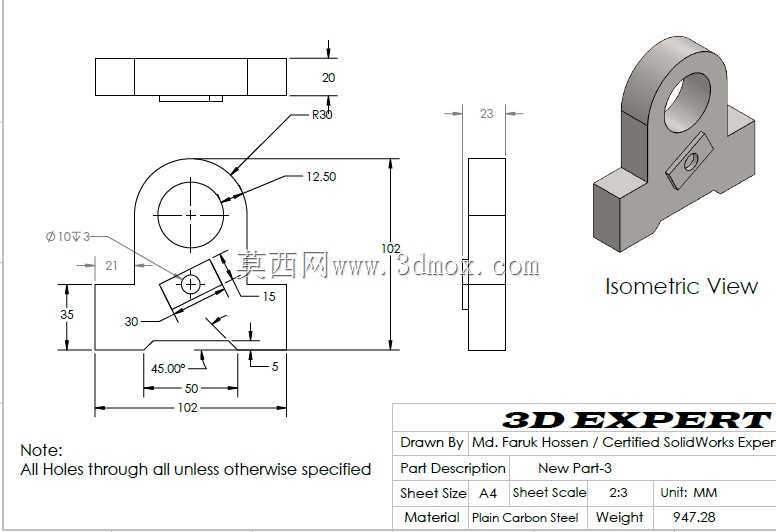

　　这类带铰接孔的支座类零件，在轻工输送线、小型工装夹具、非标自动化设备的连杆传动机构中应用十分广泛，核心作用是作为摆动杆件的铰接承载基座，为连杆、摆臂类活动构件提供稳定的旋转支撑点位，同时通过本体的安装结构固定在设备机架上，传递摆动过程中的径向与轴向载荷。从结构设计逻辑来看，零件主体采用下部矩形安装基座加上部铰接耳板的组合构型，上部耳板设置Φ10.3的通孔作为铰接轴穿装位，孔边缘做R30的圆弧过渡，能够有效降低铰接位置的应力集中系数，避免设备长期往复摆动过程中耳板根部出现疲劳开裂的问题。下部基座的总宽度为102mm，总高度方向从基座底面到铰接孔中心的尺寸为102mm，基座厚度为23mm，上部耳板厚度20mm，整体安装边界规整，

　　既可以直接嵌入机架的预设安装槽位，也可以通过底面贴合机架平面完成锁附。零件上特意设置了45度倾斜方向的凸台结构，凸台上预留贯通的安装孔，这个结构并非冗余设计，在实际设备应用中，这个斜向孔位可以用来安装限位顶丝、位置检测传感器的触发挡片，或是作为辅助气路、油路的固定点位，适配不同工况下的功能拓展需求，不需要额外在支座上焊接或加工附属结构。设计时所有未做特殊标注的孔均采用贯通加工，减少了加工工序中的翻面装夹次数，降低机加工的难度与成本，基座底部预留5mm深度的定位凸台，安装时可以卡入机架上预先加工的定位槽内，不需要额外打定位销就能实现快速对位，提升装配效率。从受力角度分析，铰接孔中心到基座安装面的垂直距离经过优化，

　　既保证了摆臂摆动时不会和机架平面产生运动干涉，又尽可能缩短了力臂长度，降低支座承受的倾覆力矩，提升整体结构的刚性。斜向凸台的位置距离铰接孔中心的水平、垂直尺寸经过反复校核，确保安装在上面的限位元件不会和摆动的杆件产生碰撞，同时能精准触发行程位置信号。这类支座的尺寸公差设置也贴合实际装配需求，铰接孔采用H7级公差适配标准铰接轴，安装面的平面度控制在合理范围，既满足装配精度要求，又不会过度提升加工精度带来不必要的成本增加，非常适合中小型自动化设备、工装夹具的铰接点位使用，能够适配多种不同的连杆摆动工况，替换性强，不需要针对单一机型做特殊定制。
