带双立板安装座的机械支座结构设计

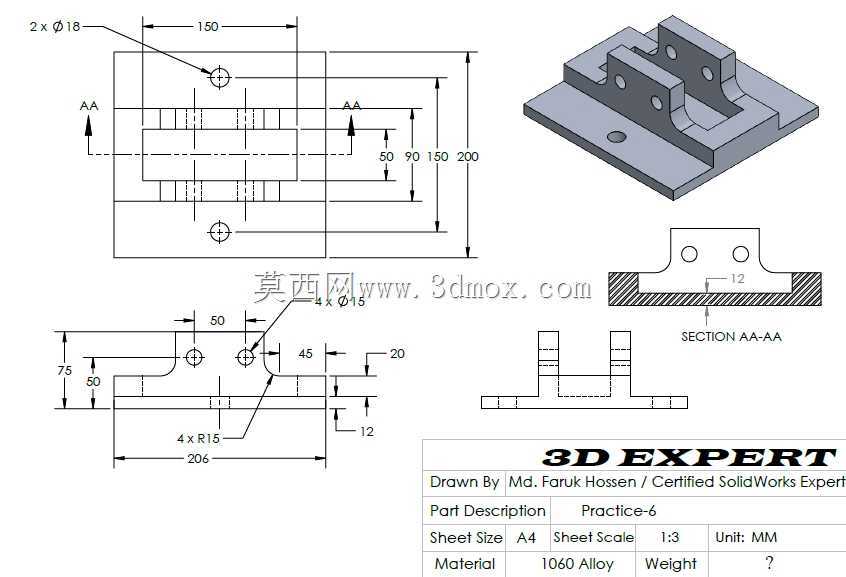

　　这款带双立板的安装支座，是工业设备中常用的刚性连接支撑构件，主要应用在自动化生产线工位定位、小型工装夹具承载、输送线侧装附件固定等场景，承担载荷传递、部件定位、安装基准对齐的核心作用。从结构设计逻辑来看，底部采用整块平板式基座，通过两个Φ18的通孔完成与安装基面的螺栓锁紧，基座总长206mm、总宽200mm，底部厚度12mm，足够的基座接触面积可以分散上部载荷，避免局部应力集中导致的基座变形，四个R15的圆角过渡处理，既消除了加工时的应力集中点，也能避免安装过程中锐边划伤操作人员或配套线缆。上部的双立板结构对称布置，立板上开设四个Φ15的安装孔，孔位间距经过精准校核，可直接适配对应规格的销轴、螺栓组件，

　　实现上部功能部件的铰接或刚性固定，立板与基座衔接处做了加厚过渡处理，能承受横向、纵向的复合载荷，避免长期受载后出现立板歪斜、焊缝开裂的问题。从截面结构来看，AA向剖视图显示立板与基座为一体式加工结构，相比焊接拼接的支座，整体刚性更强，形位公差更容易保证，安装后无需额外调校即可满足同轴度要求。在实际选型应用中，需要注意安装基面的平面度误差不超过0.1mm，锁紧底部螺栓时需采用对角分次拧紧的方式，避免基座受迫变形影响上部孔位的同轴精度；上部连接销轴穿装时，可涂抹少量润滑脂降低装配摩擦，长期运行场景下可在立板外侧加装防尘盖板，避免粉尘进入铰接间隙造成磨损。这类支座的尺寸边界清晰，总高度75mm，立板顶部超出基座上表面50mm，安装时需要预留至少20mm的上部操作空间，方便完成上部部件的螺栓锁紧作业，基座侧边的尺寸标注也为现场配做定位销孔提供了基准参考，不需要额外测绘即可完成现场安装定位。
