带安装耳拱形管夹固定支座结构设计

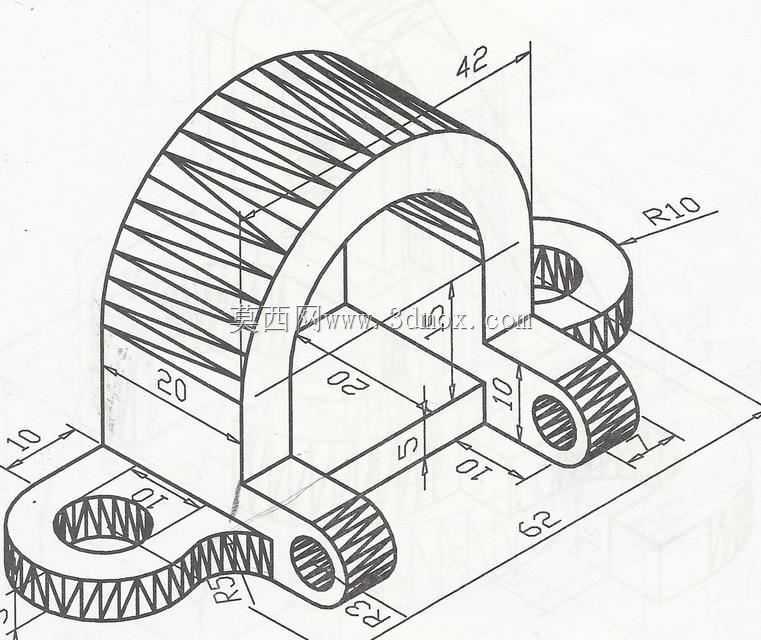

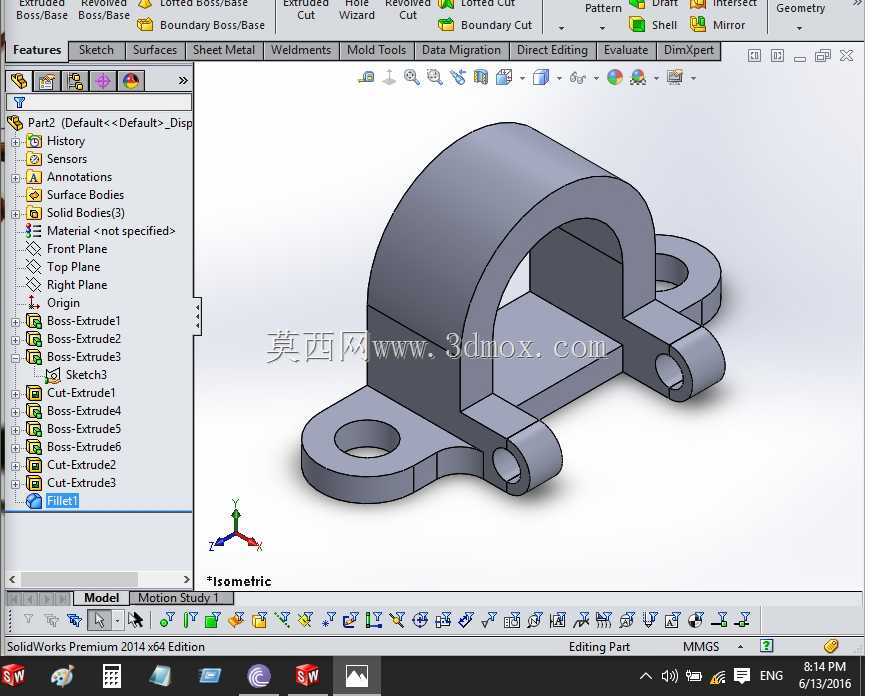

　　该结构件属于管路系统配套的固定支撑类零件，主要应用在液压管路排布、气动管线架设、小型输送管道固定场景中，常见于工业设备内部走线、生产线管路排布、小型动力单元管线固定工位，作用是将圆形截面的管材牢牢限定在预设安装位置，避免设备运行过程中管线受振动出现移位、磨损、接口松脱的问题。从结构设计逻辑来看，主体采用半拱形包覆结构，弧形内腔的曲率与待固定管材的外圆曲率完全匹配，安装后弧形面可与管材外壁形成大面接触，相比点接触式的固定结构，能有效降低接触面的压应力，避免长期夹紧状态下管材外壁出现压痕变形，尤其适配薄壁管材、塑料管线的固定需求。两侧延伸出的安装耳板上预留了贯通的安装孔，孔位与安装基面的预设螺孔位置对齐，

　　可通过螺栓穿入锁紧完成整个支座的固定，耳板与拱形主体之间做了圆弧过渡处理，消除了直角连接处的应力集中问题，即便在设备持续振动的工况下，也不会出现耳板根部断裂的失效情况。在安装边界设计上，两个安装耳板处于同一水平基准面，保证安装后支座与安装基面完全贴合，不会出现倾斜导致的夹紧力偏移；拱形结构的高度根据常用管材的外径范围做了适配，既保证包覆角度足够提供可靠的抱紧力，又不会过度占用管线周边的安装空间，给相邻排布的其他管线、零部件留出足够的安全间隙。耳板上的安装孔采用光孔设计，适配常用的六角螺栓穿装，孔的边缘做了微小倒角，既可以去除冲压或机加工产生的毛刺，也能在螺栓穿入时起到导向作用，降低现场装配的对位难度。

　　整个零件的壁厚设计遵循等强度原则，拱形主体的壁厚满足夹紧力下的刚度要求，不会因螺栓锁紧出现结构形变，耳板厚度则根据安装时的螺栓预紧力做匹配，避免锁紧时耳板出现翘曲变形。在实际设备装配场景中，这类固定支座通常会配合橡胶减震垫使用，将减震垫衬在拱形内腔与管材之间，既可以进一步提升抱紧摩擦力，也能隔绝设备运行产生的振动传递到管线上，降低管线疲劳损坏的概率，同时还能适配外径存在微小公差的管材，提升零件的通用适配性。
