双筒弯臂连接支座结构设计方案

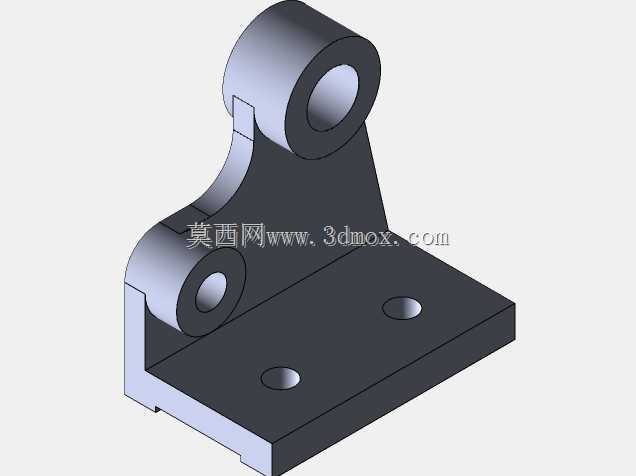

　　该类弯臂双筒支座多用于轻载传动机构的铰接支撑场景，常见于小型输送线的张紧轮安装、工装夹具的旋转臂支撑、非标自动化设备的导向辊固定工位，可同时提供两个不同高度的铰接点位，适配空间交错的轴系安装需求，避免额外加装转接件带来的装配累积误差。从结构布局来看，底部矩形安装板为整个构件的承载基础，板上预留三个沉头安装孔，孔位沿安装板长度、宽度方向的定位尺寸经过公差适配，可直接匹配常用规格的型材安装槽距或设备台面预留孔位，安装时无需现场二次配钻，能有效缩短现场装配周期。两个带内孔的筒状铰接位分别布置在弯臂的上下两端，下端筒位贴近安装板平面，可作为固定铰接点使用，上端筒位通过R25的平滑弯臂与下端结构连接，两个筒位的中心距、

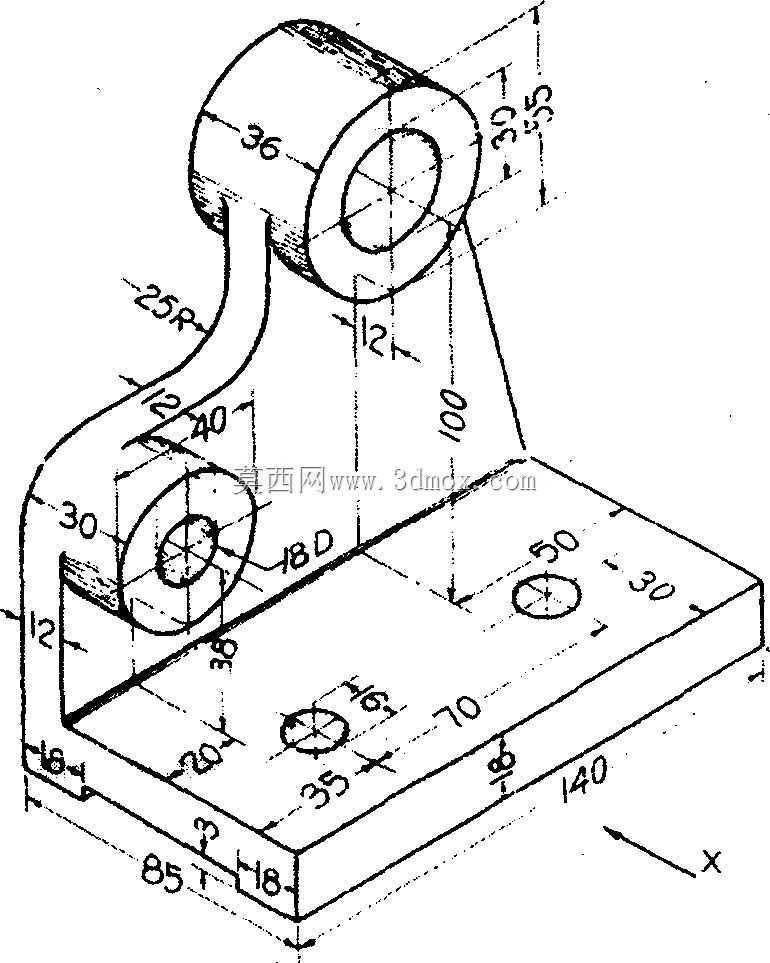

　　轴线平行度在建模阶段就做了约束设置，能保证穿轴后转动副的同轴度要求，避免出现卡滞、偏磨的问题。弯臂与安装板、筒位的衔接处均做了等壁厚处理，建模时预留了均匀的拔模斜度，不管是采用机加工还是注塑、铸造成型工艺，都能保证材料填充均匀，不会出现局部壁厚过大导致的缩孔、应力集中问题。尺寸边界方面，安装板总长140、总宽85、板厚12，整体构件最高点距安装板底面55，安装时需要预留的外围操作空间较小，可适配设备内部局促的安装空间。三个安装孔分别距板边20、30、35的定位尺寸，能保证安装螺栓的边距符合紧固件安装规范，避免螺栓距边缘过近导致的基材开裂问题。上下筒位的内孔直径分别为18、30，筒长分别为12、36，可适配对应直径的光轴或带肩销轴，

　　筒壁厚度经过强度校核，在承受常规径向载荷时不会出现变形开裂。弯臂的过渡圆弧设计，既可以分散构件承受的冲击载荷，也能避免直角衔接处的应力集中，在频繁受交变载荷的工位使用时，能有效提升构件的疲劳寿命。建模过程中所有配合面均做了公差标注预留，安装板底面、两个筒位的内孔面都设置了对应的粗糙度要求，加工时可直接按标注参数执行，不需要二次核对工艺要求。
