带多组安装孔位的斜切式机械基座

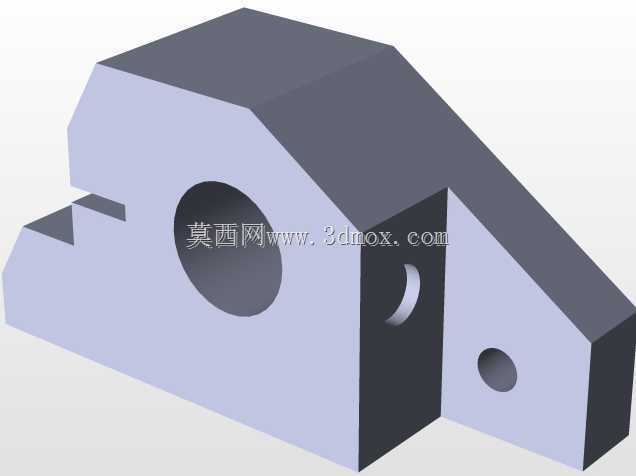

　　这类带斜切面的块状基座，在小型工装夹具、桌面级检测设备的承载结构中应用十分广泛，日常做非标设备设计时经常会碰到类似的安装承载需求。从结构设计逻辑来看，主体采用长方体做基础构型，是为了最大化降低加工难度，底面为完整平面可直接贴合安装基准面，不需要额外做适配修型，能直接通过底部孔位完成与安装台面的锁固。斜切面的设计并非造型需求，而是为了避让设备上部的运动部件，避免相邻运动构件在行程范围内与基座发生干涉，同时斜切面上预留的孔位可直接安装检测传感器、小型气动元件或者行程触发开关，不需要额外加装转接支架，能有效压缩设备整体的横向占用空间。

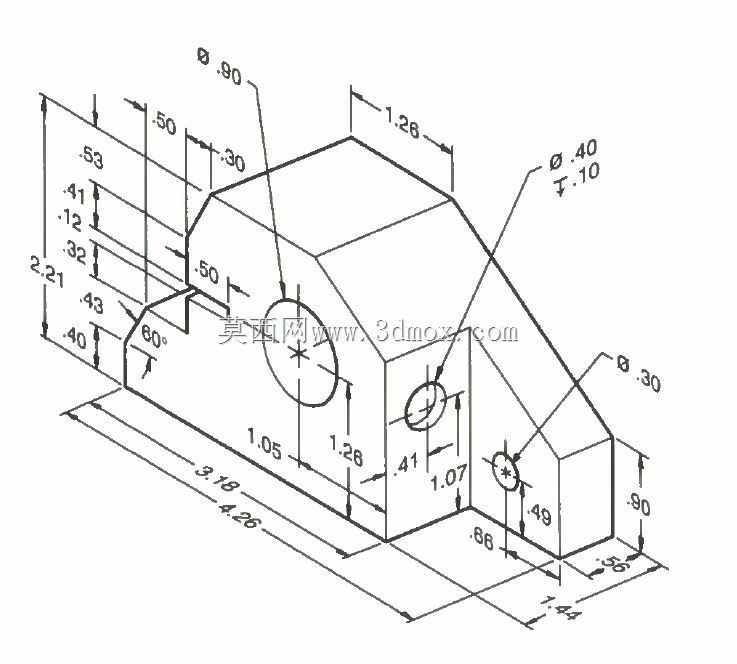

　　从尺寸边界来看，主体长度方向最大尺寸为4.26单位，宽度方向最大尺寸为1.44单位，高度方向最大尺寸为0.9单位，整体构型紧凑，不会占用过多安装台面空间，适配小型桌面设备的安装空间要求。不同位置的孔位做了差异化的尺寸设计：直径0.9的大孔为贯穿式安装孔，用于穿装锁紧螺栓完成基座自身的固定，孔位周边预留了0.5单位的沉台深度，可将螺栓头完全埋入基座内部，避免螺栓凸起影响上部零件的安装贴合度；直径0.4的孔位带有0.1的尺寸公差，属于精密定位孔，用于安装定位销，保证上部搭载的功能元件与基座的相对位置精度，避免装配后出现位置偏移；直径0.3的小孔为辅助固定孔，用于锁固小型附属零件，比如走线压片、小型挡块这类轻量化构件。

　　基座侧面预留的60度斜面结构，是为了适配特定角度的元件安装需求，比如需要倾斜布置的光电开关、喷嘴类零件，不需要额外制作角度转接块，直接将零件贴合该斜面锁固即可满足安装角度要求，减少了装配环节的零件数量，也降低了整体装配的累计误差。设计时特意将不同功能的孔位做了位置区分，固定用孔、定位用孔、辅助安装孔之间预留了足够的壁厚，最小壁厚不低于0.3单位，保证基座在承受常规设备载荷时不会出现结构变形，同时孔位之间的间距也考虑了加工时的刀具避让空间，采用常规铣削、钻削工艺即可完成全部加工，不需要特殊定制刀具，能有效控制加工成本。这类基座在实际使用中，通常作为设备的底层承载构件，上部可搭载小型动力头、检测模组或者执行元件，整体结构刚性充足，安装适配性强，能覆盖多数小型非标设备的基座承载需求。
