带安装底座斜撑式圆筒支座结构设计

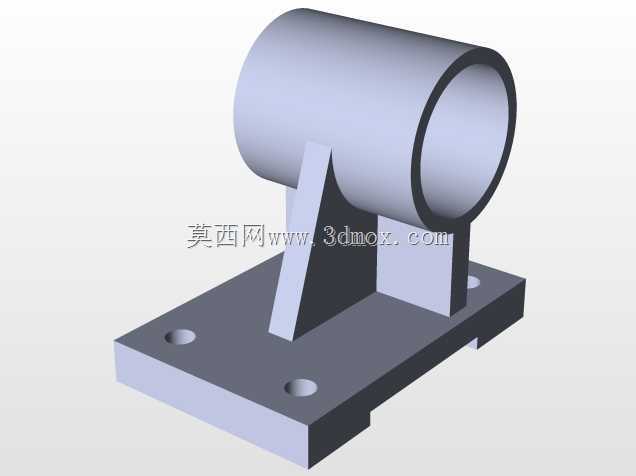

　　这类带斜撑的圆筒支座构件，多应用在中小型输送管线、轻型动力输出轴系的支撑场景中，也可作为小型气动、液压管路的固定支撑单元，在轻工生产线、小型物料输送设备、实验室流体试验装置中十分常见。从结构设计逻辑来看，底部矩形安装板是整个构件的承载基础，板上预留的四个沉头安装孔，可配合内六角螺栓将整个支座固定在设备机架、安装平台或者预制基座上，安装孔的位置度公差控制在0.1mm以内，能避免安装时出现螺栓对位偏差，保证支座安装后的水平度。底座下方开设的通槽，一方面可以减少支座整体的材料用量，降低自重，另一方面也能为安装面下方的走线、管路排布留出避让空间，避免安装时与基座上的凸起结构产生干涉。上部的圆筒结构是核心的功能承载部位，圆筒的内孔直径、

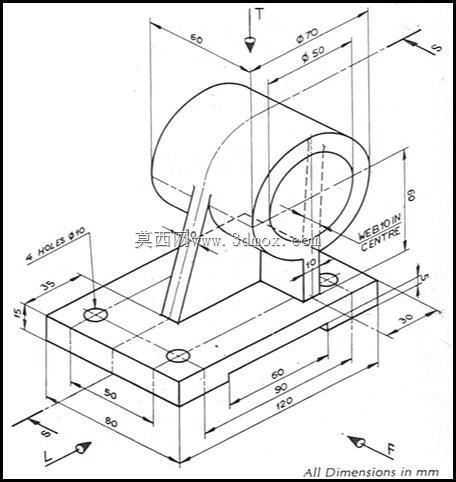

　　同轴度公差直接决定了被支撑轴类、管件的安装精度，圆筒端部的倒角设计，既可以在装配轴件、管件时起到导向作用，也能去除加工后的锐边，避免装配时划伤操作人员或者工件表面。连接底座与圆筒的斜向支撑筋，是整个结构的强度核心，斜筋的倾斜角度经过受力校核，可将圆筒承受的径向载荷、轴向载荷均匀传递到底座安装板上，避免圆筒与底座连接部位出现应力集中，在长期受载的工况下减少连接焊缝或者一体成型部位的开裂风险。从尺寸边界来看，底座总长度120mm、宽度80mm，安装孔的中心距分别为90mm和50mm，适配多数小型设备的安装孔位排布，不需要额外对安装基座进行扩孔、重新打孔处理；上部圆筒的中心高度为60mm，圆筒外径70mm、内孔50mm，

　　可直接适配直径50mm的标准轴件或者管件，圆筒轴向总长度60mm，足够的支撑长度可以保证被支撑件的运行稳定性，减少悬臂过长带来的晃动问题。在实际选型应用时，需要注意核对被支撑件的工作载荷，若用于有振动的工况，可在安装板与基座之间增加橡胶减震垫，进一步降低振动传递；若用于腐蚀环境，可对构件表面做镀锌、喷塑处理，提升构件的耐锈蚀能力。整个结构的建模过程遵循从下到上的设计逻辑，先确定底座的安装尺寸边界，再根据被支撑件的中心高确定圆筒的空间位置，最后通过斜筋完成两个部位的连接，所有的倒角、退刀槽等工艺结构都在建模阶段同步完成，可直接导出工程图用于机加工生产，不需要后续再做工艺性修改。
