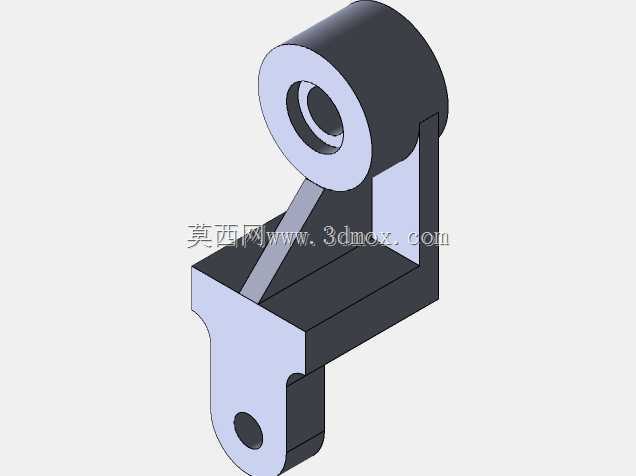

带双侧沉孔的铰接式连接支座结构

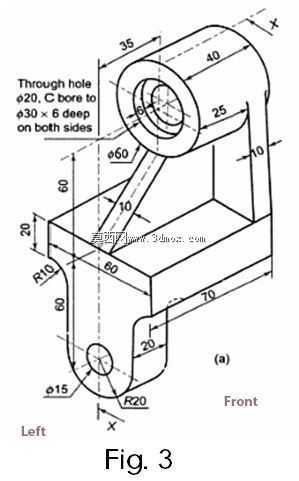

　　这类铰接式连接支座常应用在轻工输送线、小型工装夹具的摆臂连接部位，作为固定端与活动臂的中间衔接载体，承担径向载荷传递与铰接转动的限位作用，下部的带孔耳板可穿入销轴完成与机架的固定，上部的通孔结构则用于安装转动轴，实现相邻构件的相对回转动作。从结构设计逻辑来看，上部圆筒段设置双侧沉孔，是为了适配内六角圆柱头螺钉的安装需求，让螺钉头部完全沉入孔内，避免突出结构干涉转动部件的运动轨迹，沉孔深度6mm、直径30mm，中间贯通孔直径20mm，可匹配常用的M16规格铰接轴，轴与孔的配合间隙可根据实际转动精度需求选择H7或H8公差等级。上部圆筒外径60mm，轴向总长度40mm，从支座底板上表面到圆筒中心的垂直高度为60mm，

　　斜向支撑筋的厚度10mm，连接圆筒与底板的过渡位置做了平滑衔接，可有效降低应力集中系数，避免长期受交变载荷时出现筋板根部开裂的问题。底板部分的总长度60mm，前端做R10圆角过渡，避免锐边划伤装配人员，底板厚度20mm，下部伸出的铰接耳板做R20圆弧过渡，耳板上的铰接孔直径15mm，耳板伸出底板下表面的长度为20mm，安装时可卡入机架对应的U型槽内，限制支座的横向窜动。整体结构的安装边界需要注意，底板后侧到圆筒最外端的水平距离为35mm，圆筒中心到底板前端面的水平距离为25mm，底板侧面到圆筒外圆的单侧距离为10mm，在布局周边构件时需要预留至少5mm的装配操作空间，避免扳手等工具无法伸入完成紧固件锁紧。这类支座在实际使用中，

　　通常会在铰接孔内加装铜套或者自润滑轴承，降低转动过程中的磨损量，延长构件的使用寿命，上部圆筒的端面可根据需求加装端盖，对内部的轴类零件起到防尘防护作用，避免加工碎屑、粉尘进入配合面造成卡滞。设计时的尺寸链校核需要重点关注上下两个铰接孔的中心距，以及两个孔的轴线平行度公差，平行度偏差过大会导致铰接转动时出现卡涩，甚至造成轴的弯曲变形，通常平行度公差需要控制在0.05mm以内，才能保证转动的顺畅性。
