双异形孔连接片平面结构设计方案

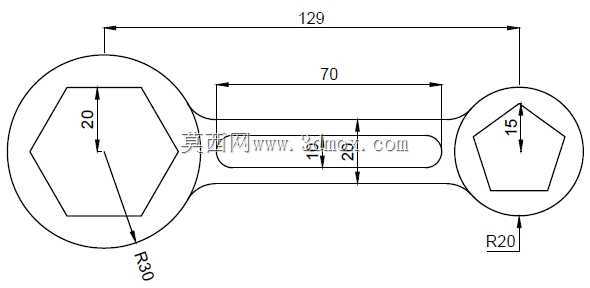

　　这类带双异形内孔的连接片，常应用在手动工具转接、小型连杆传动机构、工装夹具快换组件中，核心作用是实现两端不同规格紧固件的刚性连接，同时通过中间的收腰结构控制整体重量，避免多余材料带来的运动惯量增量。从结构尺寸来看，构件整体外轮廓总长度为129mm，左侧端为R30的圆形外轮廓，内部开设对边距20mm的正六边形通孔，这类内孔主要适配标准外六角螺栓或者六角传动头，能够在传递扭矩时避免孔轴之间出现打滑，相比圆孔配合平键的结构，六边形孔的装配效率更高，不需要额外加工键槽，适合频繁拆装的工位使用。右侧端为R20的圆形外轮廓，内部开设对边距15mm的正五边形通孔，这类非对称异形孔主要用于适配特殊规格的五角紧固件，

　　常见于需要防随意拆卸的设备护罩连接位置，普通标准六角工具无法完成拆装，能起到一定的防误拆作用。中间连接段的有效长度为70mm，段身总宽度26mm，两侧开设深度10mm的内凹让位槽，槽端做圆弧过渡处理，这种设计一方面可以减少连接片与周边相邻构件的安装干涉，另一方面能够在保证整体抗弯强度的前提下，缩减材料用量，降低构件自身重量。在实际建模设计过程中，需要优先确认两端异形孔的中心距公差，因为中心距的偏差会直接导致两端装配后出现内应力，长期受交变载荷作用时容易在中间收腰位置出现疲劳断裂；其次要注意所有轮廓转角处的圆角处理，避免锐角位置出现应力集中，尤其是内凹让位槽的端部圆弧，需要和两侧外轮廓做相切约束，保证加工时刀具路径顺滑，

　　不会出现接刀痕。这类平面构件的加工通常采用激光切割或者冲压工艺完成，建模时需要将所有轮廓线做闭合处理，同时标注清楚各异形孔的形位公差，保证孔的中心与外圆轮廓的同轴度控制在合理范围内，避免装配时出现偏心问题。在安装边界上，该构件的最大外圆直径为60mm，最小宽度位置为6mm，安装时需要预留至少2mm的周边间隙，避免运动过程中与周边构件发生剐蹭，两端异形孔的轴向装配长度需要根据实际配合的紧固件长度确定，通常预留0.1-0.2mm的轴向间隙，保证构件转动或者受力时不会出现卡滞。
