多安装位异形连接支架二维工程设计图

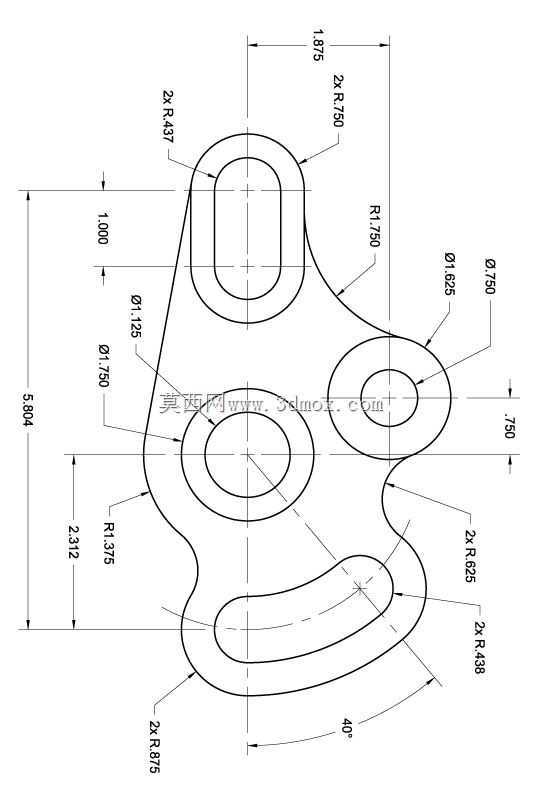

　　这类异形多安装位支架常应用在轻工自动化输送线的侧边辅件固定场景，也可作为小型动力单元的挂载支撑件，用来承托传感器、小型走线槽或是轻载气动元件，实际使用中需要兼顾不同方向的安装对接需求，因此轮廓没有采用规则矩形设计，而是通过多段圆弧平滑过渡，避免应力集中的同时，也能适配设备内部局促的安装空间，不会和周边运动部件产生干涉。从尺寸标注逻辑来看，设计时先确定了三个核心功能孔的相对位置：上方的长圆形腰孔用于支架自身的位置微调安装，中部的大直径圆孔是主承载定位孔，用来和设备主体的定位轴配合，右侧的小孔用于辅件的螺栓锁紧，下方的长圆弧槽则用于穿设线束或是容纳小直径管路，避免管线在设备运行过程中被剐蹭磨损。

　　各圆弧过渡段的半径标注都对应了实际加工的折弯或是铣削边界，比如外侧R1.375、R0.625的圆弧，既保证了零件外边缘没有尖锐棱角，满足车间操作的安全要求，也匹配了相邻安装部件的轮廓弧度，安装后能和周边构件贴合更紧密。整体的安装边界尺寸控制在2.312的总高度、1.875的上部宽度范围内，不会占用过多设备内部空间，40度的角度标注对应下方腰型槽的偏转角度，是为了适配倾斜布置的管线走向，避免管线出现过小弯折半径影响使用寿命。设计时没有采用多余的加强筋结构，因为这类支架承载的载荷普遍在5kg以内，通过轮廓的圆弧过渡已经能满足刚度要求，减少加工工序的同时也降低了零件自重，安装时只需要通过三个孔位的螺栓锁紧即可完成固定，

　　不需要额外的焊接或是粘接工序，后期维护拆卸也十分方便。各孔位的直径标注都预留了标准螺栓的安装间隙，比如Φ0.750、Φ0.625的孔位分别对应英制1/4、5/16规格的标准紧固件，不需要二次扩孔就能直接装配，能有效缩短现场安装的调试周期。
