三耳安装位内花键连接法兰盘结构

　　该零件属于传动系统与机架之间的连接承载构件，日常多应用在中小功率传动的输出端接驳场景，常见于轻工输送设备、小型农机传动箱、非标自动化线的动力转接位置，承担动力传递与部件定位的双重作用。从结构设计逻辑来看，主体采用圆形基体做承载核心，外伸三个带安装孔的耳座，三个耳座沿基体周向非均匀分布，分别匹配不同方向的机架安装点位，相比对称四耳结构，能在有限安装空间内避开周边管线、相邻部件的干涉区域，适配紧凑的设备内部布局。基体中心为内花键结构，内花键小径φ54、大径φ68，共设置10个花键齿，花键连接相比平键连接承载能力更强，对中性更好，能传递更大扭矩，同时允许轴与零件之间有微量的轴向调整余量，适配装配时的尺寸公差累积补偿。

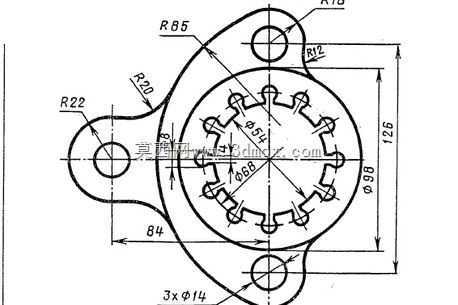

　　基体的外圆直径为φ98，三个耳座的安装孔中心分别由不同半径的圆弧轨迹定位，其中上方耳座中心距基体中心R65，左侧耳座中心距基体中心R22，下方耳座中心距基体中心R85，耳座与基体的过渡处分别采用R20、R12的圆角做应力释放处理，避免载荷集中在连接根部出现断裂风险。安装边界方面，零件整体竖向最大尺寸126，左侧耳座中心到下方耳座中心的水平距离为84，三个安装孔的孔径统一，可适配标准螺栓穿过完成与机架的锁紧固定。设计过程中需要重点关注花键的同轴度公差，三个耳座安装面的平面度要求，以及过渡圆角的加工粗糙度，避免装配后出现传动偏摆、连接松动的问题。这类转接件在实际使用中，不需要额外做复杂的定位结构，依靠三个安装点的三角形稳定原理，

　　即可保证连接后的刚性，同时相比整体铸造的一体式连接座，该结构重量更轻，耗材更少，适合中小载荷的传动接驳场景，在三维建模时需要优先绘制中心花键的齿形轮廓，再以基体中心为基准定位三个耳座的位置，最后做过渡圆角的修整，保证各尺寸链的闭合，避免后续工程图导出时出现尺寸矛盾。
