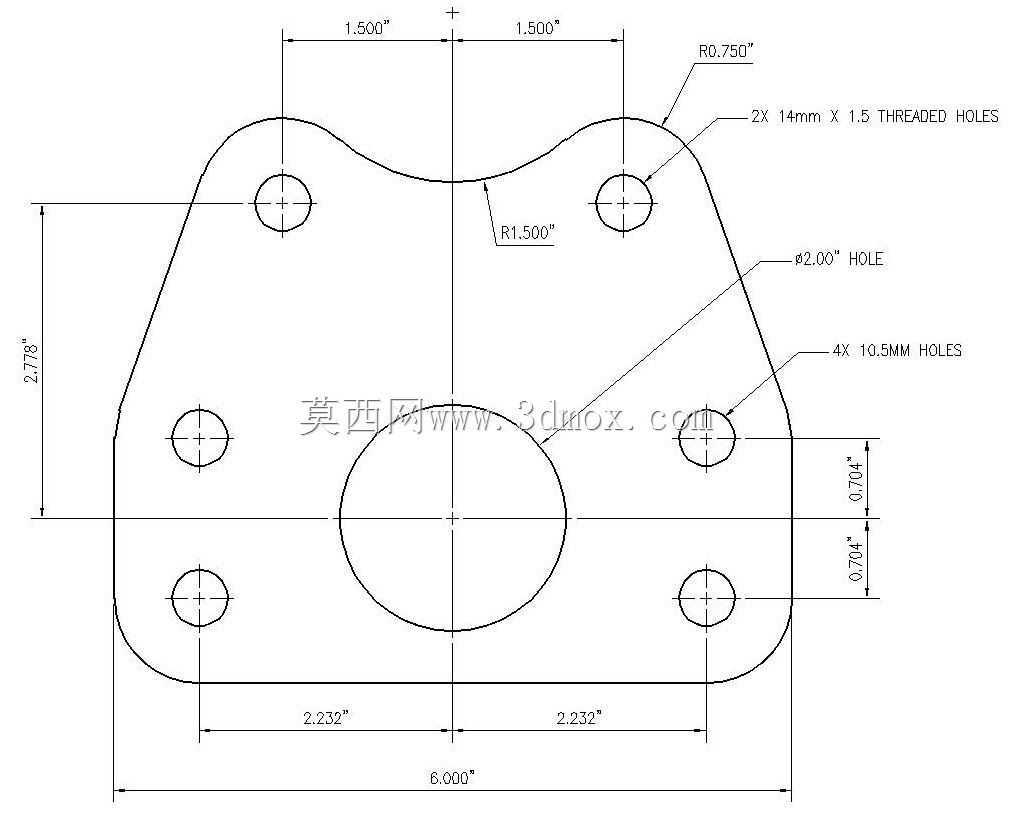

这类异形多孔连接板多应用在中小型机电设备的动力单元与执行机构的衔接部位,常见于小型自动化输送线的侧边安装座、台式加工设备的机头固定支架、便携动力工具的壳体连接基座场景中,核心作用是实现不同功能模块之间的刚性连接,同时通过预设的多规格孔位完成紧固件装配、管线避让、定位基准统一的多重功能。从结构设计逻辑来看,整体轮廓采用对称式异形构型,顶部设置两处R0.75英寸的圆弧过渡,中间内凹R1.5英寸的圆弧避让位,既可以规避相邻部件的运动干涉,又能通过圆弧过渡减少板材应力集中点,避免长期受交变载荷时出现边角开裂问题。底部两侧采用直边加圆角的构型,总宽度控制在6英寸,上下方向的安装孔位采用对称排布,底部两组安装孔距离中心基准各2.232英寸,
垂直方向两组侧孔的中心距为0.704英寸的两倍,能够适配标准间距的型材安装面,不需要额外加工转接面即可完成装配。孔位设计上做了明确的功能区分,顶部两处为14mm螺距1.5的螺纹孔,主要用于连接上方的吊挂或压紧组件,可直接拧入对应规格的螺栓实现快装;中心位置设置直径2英寸的大通孔,主要用于穿过传动轴、大直径管线或者作为定位销的穿过孔,避免连接时出现部件干涉;侧边四组直径10.5mm的通孔为光孔,用于穿入螺栓完成板件与基座的固定,光孔与螺栓之间预留的微小间隙可抵消少量安装对位误差,降低装配难度。设计时以板件的水平、垂直中心线作为双基准,所有尺寸标注均从基准出发,能够保证加工时的定位精度,轮廓的圆弧与直线段之间均做相切处理,
无论是采用钣金冲压还是数控铣削加工,都能保证加工路径顺滑,减少接刀痕迹。这类板件在实际选型时,需要重点核对总宽度、各孔位的中心距参数是否匹配安装基面的孔位布局,顶部螺纹孔的深度要适配对应螺栓的拧入长度,中心大孔的直径要满足穿过部件的尺寸要求,避免装配时出现孔位错位、部件无法穿过的问题。板件的厚度可根据实际承载需求选择,常规工况下采用6-8mm厚度的冷轧钢板即可满足刚性要求,重载场景下可更换为不锈钢或铝合金材质,适配不同的防腐、减重需求。
