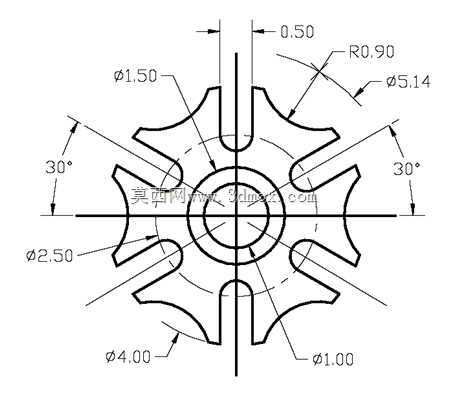

六槽带圆弧定位棘轮二维结构设计图

　　这类带圆弧定位的六槽棘轮结构，常应用在轻工包装机械的间歇送料工位、小型自动化装配线的分度转台、以及老式计数仪表的步进进给机构中，核心作用是实现定角度的间歇传动，配合止动爪可实现反向锁止，避免传动回退，保障工位定位精度。从结构尺寸来看，中心基准孔直径为1.00，是与传动轴配合的安装基准，装配时需保证孔与轴的同轴度公差控制在0.02以内，避免传动过程中出现径向跳动。外轮廓的分度圆直径为4.00，六个均布的槽口宽度为0.50，槽口之间的夹角为60度，相邻槽口的定位圆弧半径为0.90，该圆弧面是与止动销配合的定位面，圆弧的轮廓度直接影响间歇停顿的定位精度，加工时需保证圆弧与槽口的过渡平滑，无应力集中的尖角。最外侧的外圆直径为5.14，

　　是棘轮的最大外轮廓边界，安装时需预留至少0.2的径向间隙，避免与周边护罩或其他传动件发生运动干涉。中间直径2.50的环形区域是结构加强区，设计时保留该环形实体可在不额外增加零件厚度的前提下，提升槽口根部的结构强度，承受拨销反复冲击时不易出现崩齿变形。直径1.50的内凹环槽可用于安装弹性挡圈，实现棘轮在轴向上的限位固定，无需额外加工轴肩即可完成轴向定位，简化轴类零件的加工工序。设计这类槽式棘轮时，首先要根据传动所需的分度角度确定槽数，六槽结构对应每次60度的分度转角，适配多数六工位的间歇作业需求；槽口的宽度需与配套拨销的直径匹配，预留0.03-0.05的滑动间隙，保证拨销能顺利进出槽口同时不会出现过大的传动间隙；

　　定位圆弧的半径需与止动销的半径一致，贴合接触时可增大接触面积，降低局部接触应力，延长零件使用寿命。实际应用中，这类零件常采用45号钢调质处理后线切割加工，小载荷工况下也可采用POM材质注塑成型，降低传动噪音。安装时需保证拨销的回转中心与棘轮中心的中心距匹配，确保拨销进入槽口时无卡滞，退出时能顺利脱离，止动爪的安装位置需对准定位圆弧的中心，保证锁止时贴合紧密，不会出现滑位。
