带均布弧形槽的十字内孔法兰盘结构

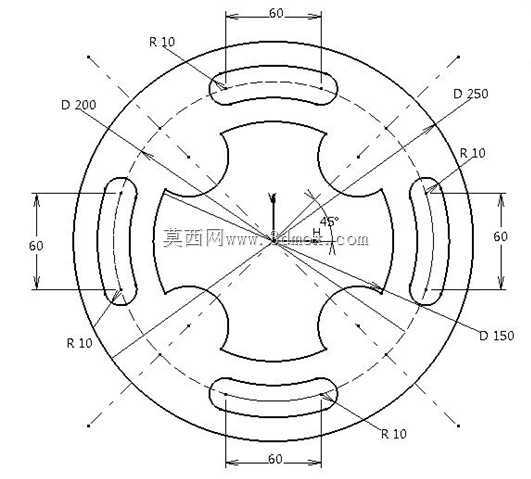

　　这类带均布弧形腰槽的盘类零件，常作为传动系统中的间隙调节连接构件使用，在轻工自动化输送线、小型包装设备的间歇分度机构中十分常见，核心作用是实现轴与端盖、或者相邻传动盘之间的周向角度微调，同时保证同轴定位精度。从结构设计逻辑来看，零件整体为回转对称构型，外圆直径设定为250，中心定位基准孔直径150，内孔采用十字形凸爪结构，能够与配套轴端的十字槽直接嵌合，相比普通平键连接，可传递更大的周向扭矩，同时避免单键连接带来的应力集中问题，适合中低速、有频繁正反转需求的传动场景。外圆与中心孔之间设置直径200的节圆，四个R10的弧形腰槽沿该节圆呈90度均布，单个腰槽的有效调节长度为60，安装时螺栓穿过腰槽与相邻构件连接，

　　松开螺栓即可沿周向调整盘体的相对角度，调整范围覆盖单槽对应的弧长区间，调整到位后拧紧螺栓即可完成锁止，无需额外加工定位销孔，大幅降低现场装配调试的难度。所有腰槽的端部均采用R10圆弧过渡，一方面是避免铣削加工时刀具应力集中导致槽端开裂，另一方面也能减少螺栓压紧时的接触应力集中，提升长期交变载荷下的结构疲劳寿命。零件的轴向安装边界完全由盘体自身厚度决定，外圆无额外凸起结构，安装时可直接贴合相邻构件的端面，不需要预留额外的避让空间，适合安装空间紧凑的设备内部。设计时将四个腰槽设置在同一节圆上，保证每个连接点的受力力臂一致，锁紧后盘体受力均匀，不会出现偏载导致的同轴度偏差；十字内孔的四个凸爪根部同样做了圆弧过渡处理，

　　避免扭矩传递时根部出现应力断裂问题。这类零件在建模时需要优先保证回转基准的同轴度，所有均布结构采用圆周阵列方式生成，确保四个腰槽的位置度误差控制在合理区间，加工时可直接采用数控铣削一次装夹完成所有槽型和内孔的加工，减少二次装夹带来的形位公差偏差，实际使用中可根据传递扭矩的大小调整盘体厚度和腰槽宽度，适配不同载荷等级的传动需求。
