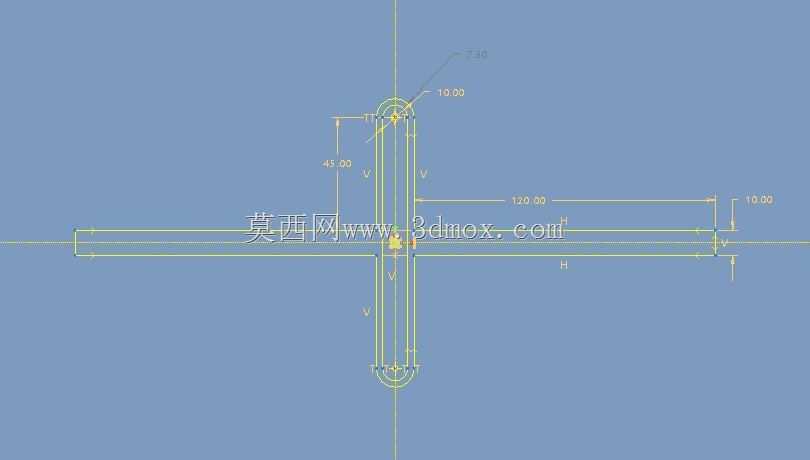

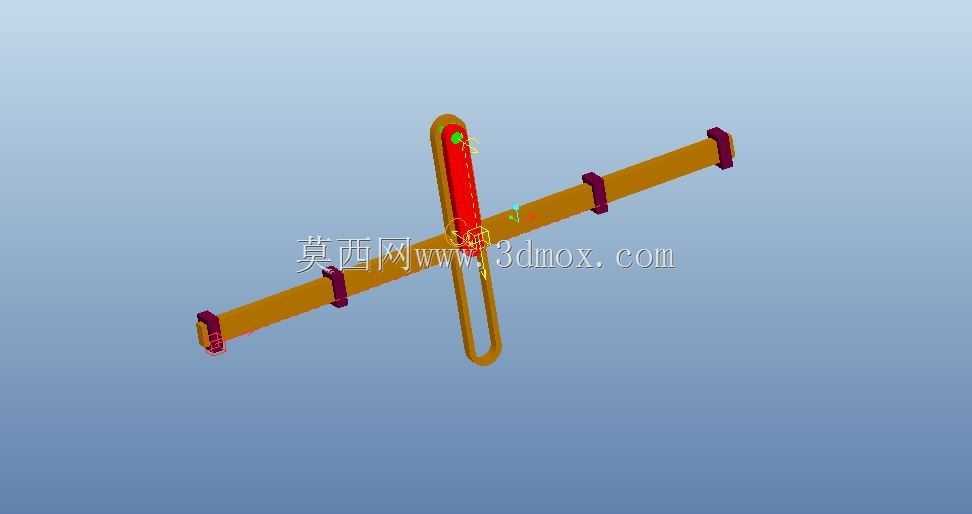

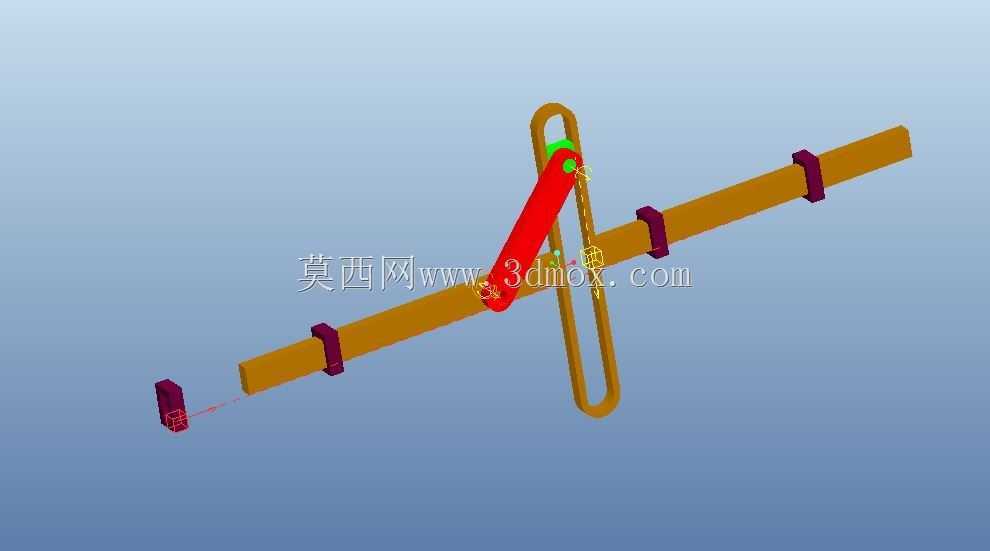

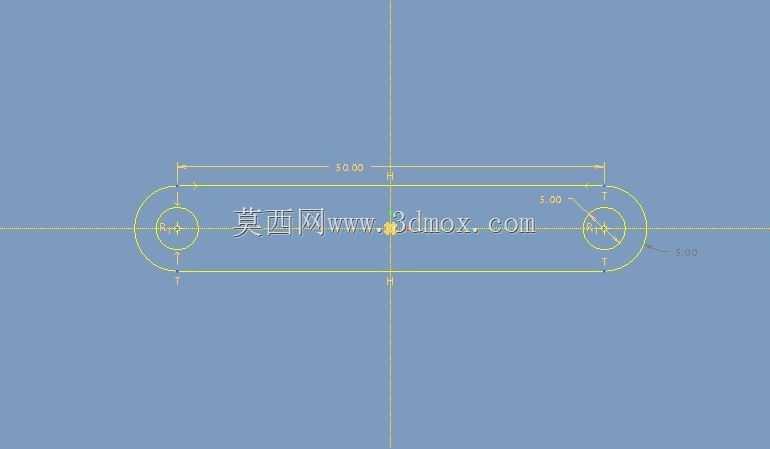

这套双滑块搭配曲柄的止动轭传动结构,常出现在需要将连续回转运动转换为双向直线往复运动的工位场景中,比如轻工送料机构、小型冲压设备的间歇进给单元、纺织机械的横动导纱部件里都能看到同类结构的应用。从实际功能来看,该结构通过曲柄的整周回转,带动十字形布置的两个滑块分别沿垂直相交的导轨做往复滑动,止动轭的框型结构可以在曲柄销运动到极限位置时提供短暂的运动锁止区间,避免从动件在行程端点出现惯性过冲,这一特性在需要精准停位的进给工序中尤为实用。设计层面上,曲柄的回转中心与两个滑块导轨的交点重合,曲柄销与止动轭的长槽保持间隙配合,配合间隙控制在0.02-0.05mm区间即可兼顾运动顺畅度与传动精度,两个滑块分别与对应导轨采用面接触滑动形式,
相比单滑块曲柄结构,这套双滑块布置可以抵消单方向的侧向分力,降低导轨的偏磨损耗,延长机构整体的维护周期。安装边界方面,横向导轨的有效行程由曲柄回转直径决定,纵向导轨的行程与横向行程等长,整套机构的安装基面需要保证两个导轨的垂直度公差控制在0.03mm/100mm以内,曲柄的回转端面与止动轭的滑动平面平行度公差不超过0.04mm,避免运动过程中出现卡滞。实际投产调试时,需要在曲柄销与止动轭槽的配合面涂抹润滑脂,滑块与导轨的配合面根据负载情况选择固体润滑或者稀油润滑,当机构运行转速超过120r/min时,需要对曲柄做动平衡校正,减少高速运转时的振动传递到设备基座。这套结构的核心优势在于可以单动力输入同时输出两个垂直方向的往复运动,
不需要额外增加传动换向部件,整体结构紧凑,占用安装空间小,在中小型自动化设备的工位排布中可以有效压缩机构布置体积,同时止动轭的锁止特性可以省去额外的定位锁止组件,降低设备的整体制造成本。在建模过程中,需要重点校验曲柄销在止动轭槽内的运动轨迹,避免出现运动死点,同时确认两个滑块在行程端点不会与导轨端部的限位结构发生硬碰撞,所有运动副的配合间隙需要根据实际运行转速、负载大小做对应调整,低速重载场景下适当放大间隙避免热胀卡滞,高速轻载场景下缩小间隙提升传动精度。
