叉形连接摇臂结构工程设计方案

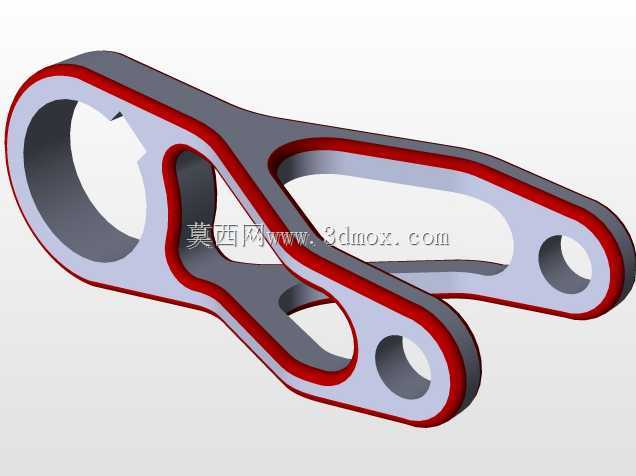

　　该构件属于传动链路中的叉形铰接摇臂，常见于轻工自动化设备的往复传动单元、小型专用作业机具的操纵联动机构，也可作为非标工装夹具的压紧摆臂使用，核心作用是在两个有相对摆动需求的传动节点间传递力矩，同时补偿小范围的装配角度偏差，避免刚性连接带来的运动卡滞。从结构设计逻辑来看，构件一端采用大直径整圆轴孔设计，用于与固定铰接轴配合，孔壁预留了足够的壁厚以承受反复摆动产生的交变挤压应力，孔端边缘做了圆角过渡，减少应力集中导致的疲劳开裂风险；另一端采用叉形开口双支耳结构，两个支耳上分别设置同轴的铰接孔，用于连接从动侧的连杆或推杆，叉形开口的宽度尺寸经过匹配计算，既保证从动构件的安装空间，又控制支耳的悬臂长度，避免受力时支耳产生过大的弯曲变形。

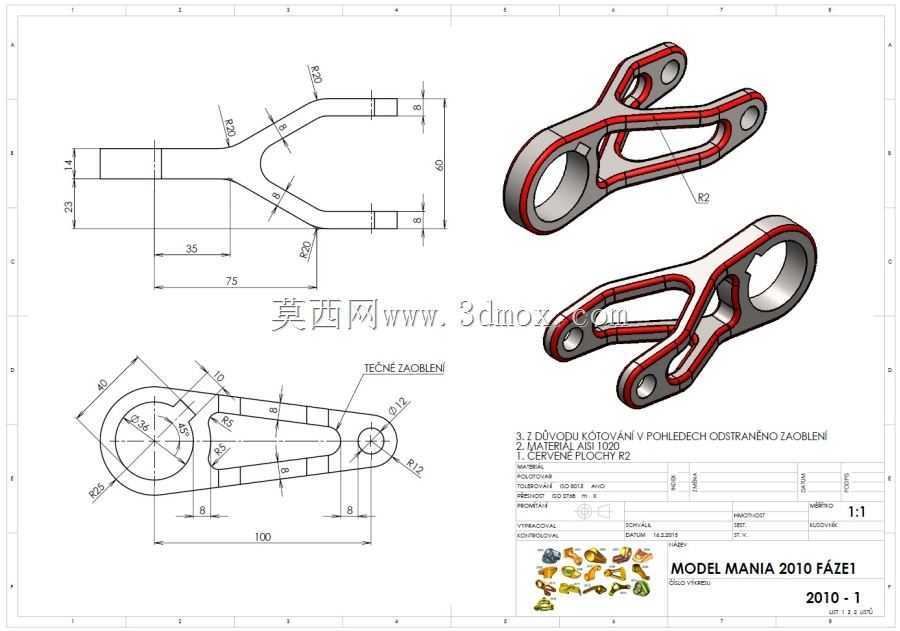

　　构件的中间连接臂采用变截面流线型设计，从大端轴孔处向叉形端逐步收窄，在保证整体抗弯、抗扭强度的前提下尽可能去除冗余材料，降低构件自身的转动惯量，让传动动作响应更灵敏，尤其适合高频往复摆动的工况。从安装边界尺寸来看，构件总长度控制在100mm区间内，大端轴孔直径、叉形端铰接孔直径、两孔中心距均做了明确的尺寸公差约束，安装时大端轴孔与固定轴的配合选用间隙配合，保证摆动顺畅无卡滞，叉形端支耳孔与从动销轴的配合可根据实际传动精度需求选择过渡或小间隙配合，装配时需保证两个支耳孔的同轴度误差在允许范围内，避免销轴装配后产生附加弯曲应力。构件上所有的棱边均做了R2的圆角处理，一方面消除加工后的锐边毛刺，避免装配时划伤操作人员，

　　另一方面也能进一步降低应力集中系数，提升构件的疲劳寿命。在实际选型应用时，可根据具体的载荷大小调整构件的壁厚尺寸，若用于重载传动场景，可适当增加臂身厚度与轴孔配合长度，若用于轻载高速场景，可在臂身非受力区域开设减重孔，进一步降低运动惯量。建模过程中需重点关注各铰接孔的同轴度、臂身截面的平滑过渡，以及各安装尺寸的公差匹配，确保生成的三维模型可直接用于工程出图与后续的加工制造环节，避免设计阶段的尺寸偏差导致后续装配干涉。
