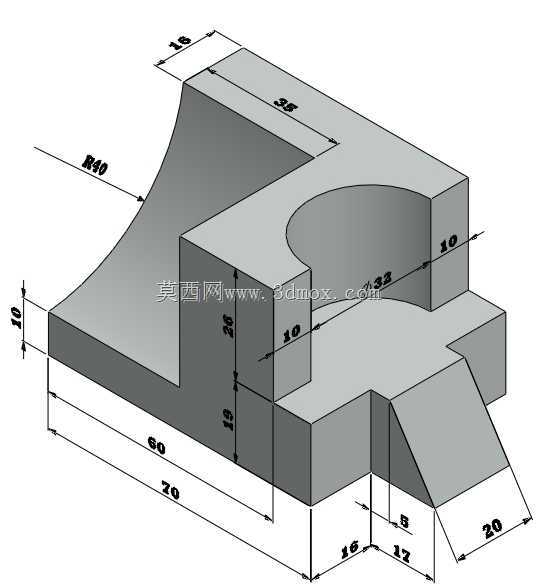

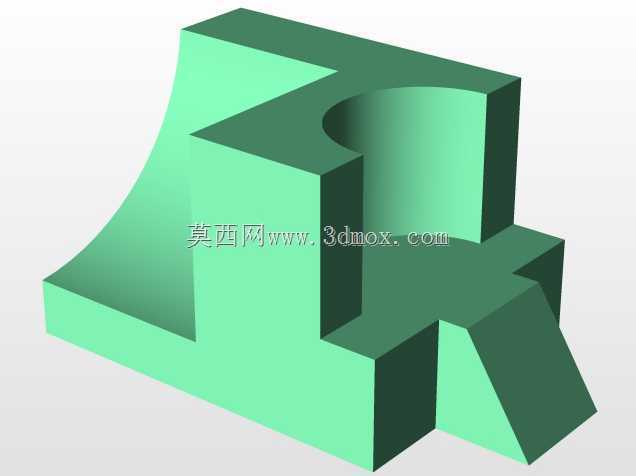

这类组合式支撑块多用于工装夹具的定位承载环节,在小型零部件加工工位、自动化线的工件承托工位都能见到这类结构的身影,核心作用是为待加工或待装配的工件提供稳定的定位基准,同时兼顾侧向导向与避让空间,避免工件装夹过程中出现干涉。从结构设计逻辑来看,整体采用一体化铣削成型的思路,没有额外的拼接结构,能有效避免装配带来的累积误差,保证承载面的平面度与定位精度。主体基座的总长度为70,前端定位凸台的长度为16,基座总宽度方向的核心定位尺寸为60,上部凸台的高度分为两段,下段承载面高度为19,上部立板高度为26,立板顶部的伸出段长度为16,能为上方的压紧机构提供足够的安装避让空间。上部开设的R40圆弧曲面并非装饰结构,
而是为了适配轴类零件的外圆轮廓,装夹时轴类零件可以直接贴合在圆弧面上,限制径向的两个自由度,圆弧面旁的半圆弧槽直径为35,槽边距离立板外侧的壁厚为10,这个壁厚经过受力校核,既能保证足够的结构强度,又不会因为壁厚过大增加不必要的零件重量。前端的斜导面长度为20,斜导面距离侧边的定位尺寸为17,斜导面根部的避让槽宽度为5,这个斜导面的作用是在工件上线时提供导向,让工件能顺着斜面滑入定位位置,不需要人工反复对位,能有效提升上下料的效率。底部的凸台结构宽度为16,是用来嵌入工装板的定位槽内,限制支撑块自身的横向位移,不需要额外制作复杂的锁紧结构就能完成快速固定。整个零件的所有棱角都做了微小的倒角处理,避免装配过程中划伤操作人员,
也能减少应力集中,延长零件的使用寿命。在实际应用中,这类支撑块可以成对使用,也可以单个配合压紧机构使用,适配直径在30到40之间的轴类零件定位,也可以经过简单改造后用于方形零件的侧边定位,结构的通用性较强,不需要针对单一零件做专属定制,能降低工装的制作成本。建模过程中需要重点注意圆弧面与相邻平面的相切约束,斜导面与底部平面的角度公差控制在±0.5度以内,所有定位尺寸的公差按照IT7级精度控制,就能满足绝大多数普通机加工工位的使用要求,不需要过高的加工精度就能实现稳定的定位效果。
