带圆弧槽异型支撑定位块结构设计

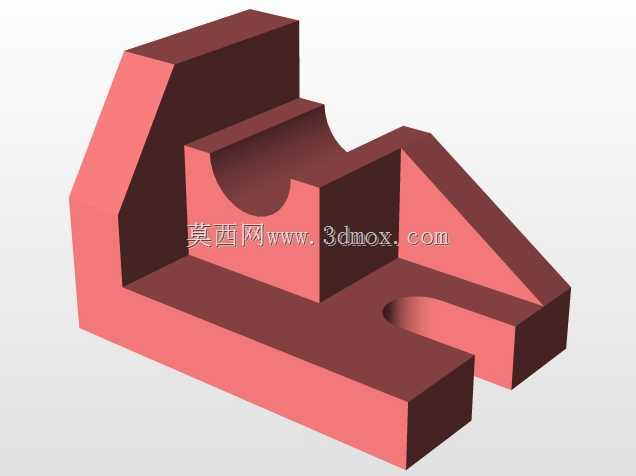

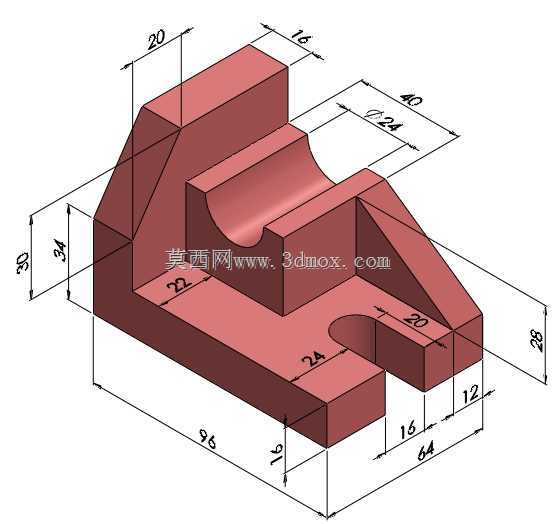

　　这类带圆弧槽的异型支撑定位块，多应用在工装夹具的定位工位、小型输送线的工件承托位、非标检测设备的工件载台位置，主要承担工件的侧向定位、底部承托以及圆弧面适配的功能，避免装夹或输送过程中工件出现偏移、磕碰的问题。从结构设计来看，整体采用阶梯式布局，底部设置通长的安装基面，总长度96mm、总宽度28mm、总高度34mm，底部基面厚度16mm，能够保证安装时的贴合稳定性，不会因为受力出现翘曲变形。底部基面右侧设置宽度12mm、长度20mm的凸台结构，凸台左侧开设半径12mm的半圆缺口，该缺口主要用于避让工件底部的圆柱定位销，或是适配工件底部的圆弧凸缘，避免装配时出现干涉。中部区域开设直径24mm的半圆弧凹槽，凹槽轴向长度40mm，

　　槽底距离底部基面高度22mm，这个圆弧槽是核心的定位工作面，主要用于适配直径24mm的圆柱类工件外圆，实现径向定位，圆弧槽两侧的挡边高度一致，能够限制圆柱工件的轴向窜动，保证装夹时的同轴度精度。左侧设置高度20mm、宽度16mm的斜向支撑肋，肋板与底部基面、后侧立板采用大圆角过渡，避免应力集中，当定位块承受工件的侧向压紧力时，斜向肋板能够将载荷分散传递到整个安装基面，不会出现局部受力断裂的问题。后侧立板与底部基面垂直，作为工件的轴向定位基准面，立板与圆弧槽的衔接处做了清根处理，避免工件端面与定位面贴合时出现虚接。所有外露的棱边均做了0.5mm的倒角处理，既可以去除加工毛刺，也能避免操作人员装配时被锐边划伤。从安装边界来看，

　　底部基面的安装孔位预留区域宽度64mm，能够适配M6-M8规格的内六角安装螺栓，安装时不需要额外加工避让槽，直接通过螺栓将定位块固定在工装基板上即可，整体结构没有冗余设计，所有特征都服务于定位、承托、避让的核心功能，加工时可采用整块方料铣削成型，加工工序简单，不需要特殊的工装夹具即可完成生产，适合小批量定制化的工装配套使用，在小型五金件加工、轴类零件检测、电子组件装配等工位都能适配。
