带安装法兰的立式轴套支撑座结构

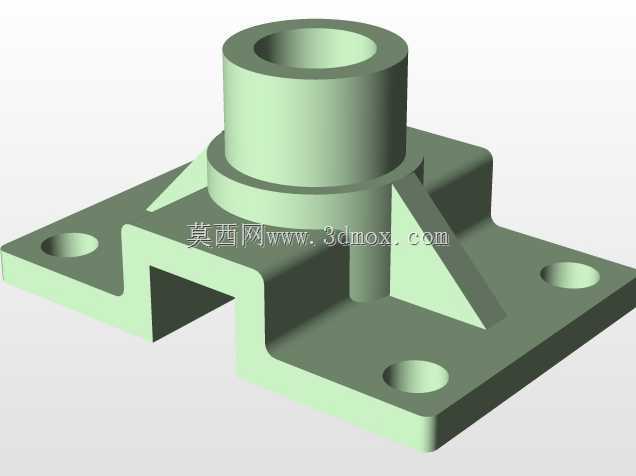

　　这类带安装法兰的立式轴套支撑座，常见于轻工输送线、小型自动化装配工位的转轴支撑环节，主要用来承托穿入中心通孔的旋转轴类零件，限制轴件的径向窜动，同时为轴端提供稳定的安装基准，避免轴件运转过程中出现偏摆、下沉的问题。从结构设计来看，底部采用方形法兰安装面，四个角位预留了沉头安装孔，安装时可以直接通过内六角螺栓将支座固定在设备的安装基板上，沉孔设计能够让螺栓头完全没入法兰面内，不会突出表面干涉周边其他零部件的布置，法兰面的平面度公差在设计时需要控制在0.1mm以内，保证安装后支座的垂直度符合要求。上部的圆筒轴套部分是核心功能区，中心通孔的内径根据适配的轴径做匹配设计，筒壁厚度经过载荷校核，能够承受轴件传递的径向载荷，

　　圆筒与底部法兰的衔接位置，设置了三角形加强筋，筋板分别连接圆筒外壁和法兰安装面，能够大幅提升支座的整体刚性，避免轴件受载时圆筒与法兰衔接处出现应力断裂的问题，筋板的厚度和过渡圆角都做了优化，既不会过多增加零件整体重量，也能有效分散集中应力。从尺寸边界来看，底部法兰的长宽尺寸适配常见的安装工位间距，圆筒的高度根据轴件的支撑长度需求设定，所有安装孔的孔位间距都符合通用安装规范，不需要额外做安装孔位的二次加工就能直接适配现有设备的安装基板。这类支座在实际使用中，通常会在中心轴套内镶嵌铜套或者加装直线轴承，用来降低轴件旋转时的摩擦阻力，部分需要润滑的使用场景，还可以在圆筒侧壁加工注油孔，定期加注润滑脂来延长支撑结构的使用寿命。

　　设计这类零件的时候，需要优先保证中心轴孔与底部安装法兰的垂直度公差，否则会导致穿入的轴件出现卡滞、运转阻力大的问题，加强筋的位置要避开安装孔的正上方，避免螺栓锁紧时的应力传递到筋板衔接处导致零件开裂，法兰安装面的边缘做了小倒角处理，既可以去除加工毛刺，也能在安装时起到导向作用，方便快速对准安装孔位。
