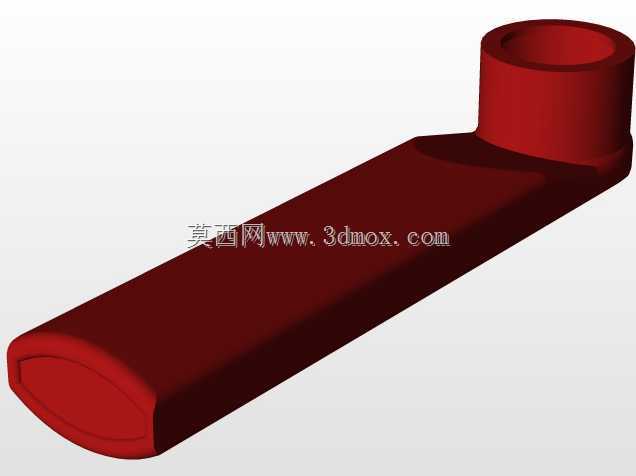

带侧置圆柱接口的长柄异形连接构件

　　这类带侧置圆柱接口的长柄异形构件，常应用在小型流体管路接驳、手动操作工具的传动连接、实验室小型试验台的气路转接场景中，日常在轻工生产流水线的辅助工装、小型厨具的结构支撑、民用五金的连接组件里也能见到同结构的部件。从结构设计逻辑来看，长柄段采用扁长椭圆形截面，一方面是为了降低整体构件的重量，在满足结构强度的前提下减少材料占用，另一方面扁形截面能够在安装时提供防转定位的基础，不需要额外增加定位销结构，就能避免构件在安装槽内发生周向转动，适配狭长安装空间的布置需求。侧置的圆柱接口采用中空贯通设计，内壁预留了均匀的壁厚，既可以作为流体通道实现介质的转向输送，也可以作为铰接孔位，穿入销轴后实现构件与其他部件的转动连接，

　　接口端部做了微小的凸缘结构，安装时能够贴合配套部件的端面，起到轴向限位的作用，避免装配后出现轴向窜动。设计过程中，长柄与侧置圆柱的衔接位置做了大圆弧过渡处理，没有采用直角相接的结构，这是因为直角衔接位置在承受载荷时会出现明显的应力集中，长期受交变载荷作用容易出现断裂失效，大圆弧过渡能够将应力均匀分散到衔接区域的整个曲面，大幅提升构件的疲劳强度，同时圆弧过渡也更适配注塑、压铸类的成型工艺，能够减少成型过程中缩孔、缺料的缺陷概率。从安装边界来看，长柄段的扁形截面宽度控制在适配常规16mm宽度安装槽的尺寸范围内，侧置圆柱接口的外径匹配常规管路快接接头的标准尺寸，不需要额外加工转接结构就能直接和标准快插接头配合，

　　整体构件的总长度控制在手动操作舒适的区间范围内，作为手动工具部件使用时，握持施力的力臂长度符合人体工程学的操作需求，不需要额外增加延长套就能满足常规操作的力矩输出要求。作为流体转接部件使用时，长柄段的内部流道与侧置圆柱接口的流道做了平滑圆弧过渡，没有直角转折的流道死角，能够减少流体输送过程中的阻力，也避免介质残留堆积在流道转角位置，适配洁净度要求较高的流体输送场景。构件的外表面没有多余的凸起结构，所有棱边都做了微小的倒角处理，既能够避免安装操作时划伤操作人员，也能减少装配过程中与相邻部件的刮擦，保护配套部件的表面涂层。
