六联可弯折带开关插排创意设计作品

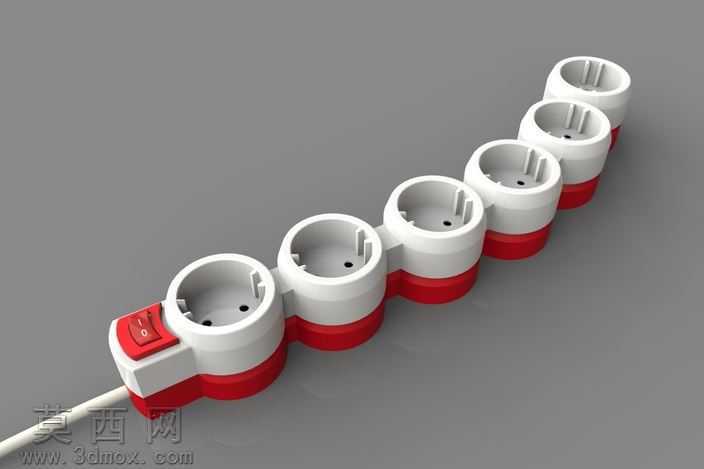

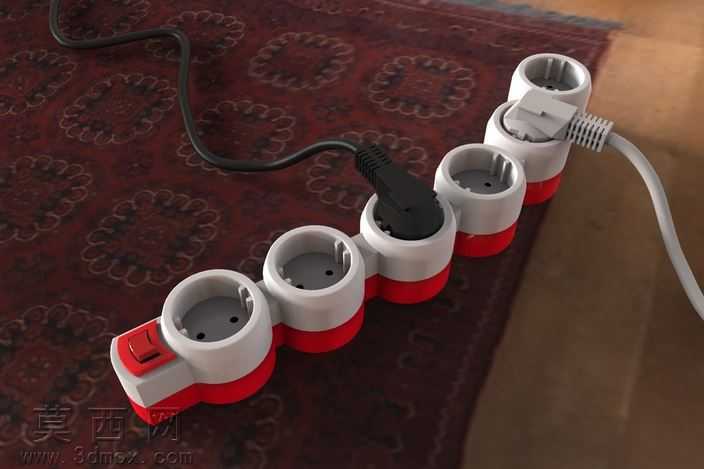

本作品为六联可弯折模块化插排的三维设计成果，建模阶段采用多边形建模与参数化约束结合的方式完成整体结构搭建，首先以单组插孔单元为基础模块，绘制插孔的铜件接触位轮廓、绝缘外壳的曲面造型，每个单元的外壳采用圆角过渡的柱形结构，边缘做R3mm的圆角处理避免尖锐棱角，同时预留单元之间的铰接连接位，保证六个单元可以沿铰接轴实现小角度弯折，适配不同摆放场景的空间需求。建模过程中对插排头部的船型开关做了精细结构还原，包括开关按键的凹凸纹理、开关与外壳的装配间隙，开关下方设置红色的状态指示区，直观呈现通电状态。材质渲染阶段，插排主体外壳采用哑光阻燃PC塑料材质，调整材质的粗糙度参数为0.7，还原塑料外壳的细腻磨砂质感，外壳下半部分采用醒目的正红色阻燃材质，与上半部分的浅灰白色形成撞色设计，提升视觉辨识度；插头部分采用黑色哑光橡胶材质，还原电源线插头的防滑纹理与橡胶质感，电源线材做了自然的弯曲形变处理，模拟真实使用场景下的线材垂坠状态，铰接位置的防护波纹套采用软质PVC材质，调整材质的折射与凹凸参数，还原软胶的褶皱质感。结构设计上，每个插孔单元内部预留了铜片安装位、走线槽，铰接位置做了过线孔设计，保证内部导线可以随单元弯折不受挤压，插排的插孔采用欧标圆孔规格，每个插孔的接触弹片位置做了凸起结构示意，还原真实插座的接电结构。渲染场景采用复古花纹地毯与木质地板结合的生活化场景，打光采用柔和的区域光搭配环境光遮蔽效果，弱化生硬阴影，突出插排的材质质感与结构细节，整体设计兼顾实用性与创意性，可弯折的结构能够解决传统直排插排在狭窄空间、转角位置使用时插孔互相遮挡的问题，带独立总开关的设计也提升了使用的安全性，无需频繁插拔插头即可控制电源通断。
