轮式装载机行走轮带挡泥板三维设计

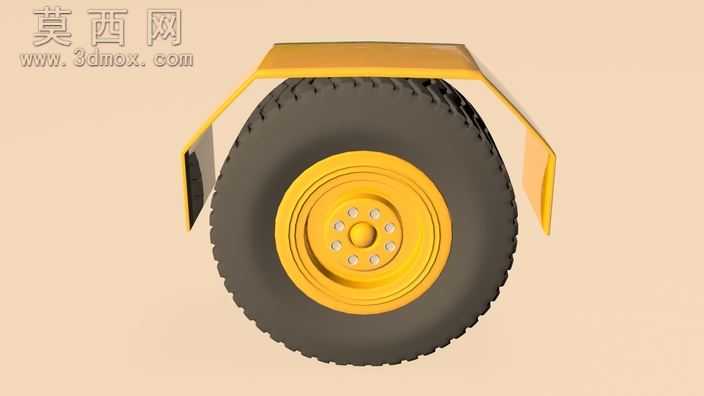

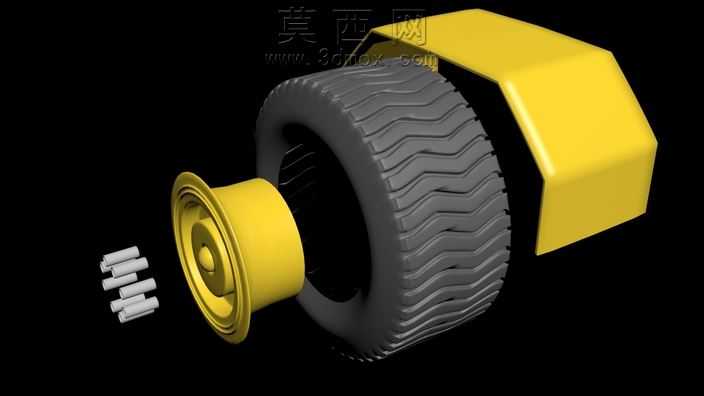

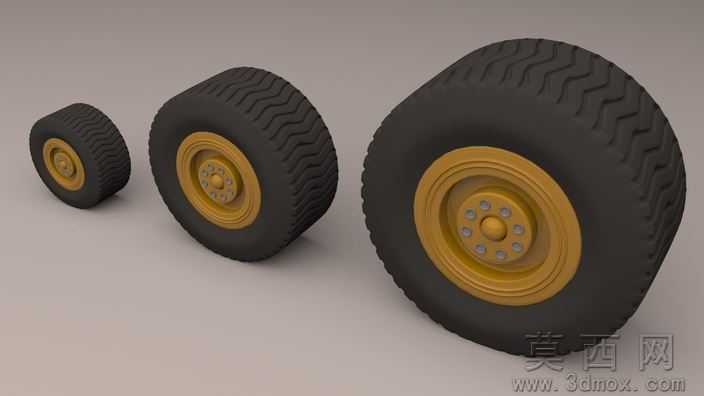

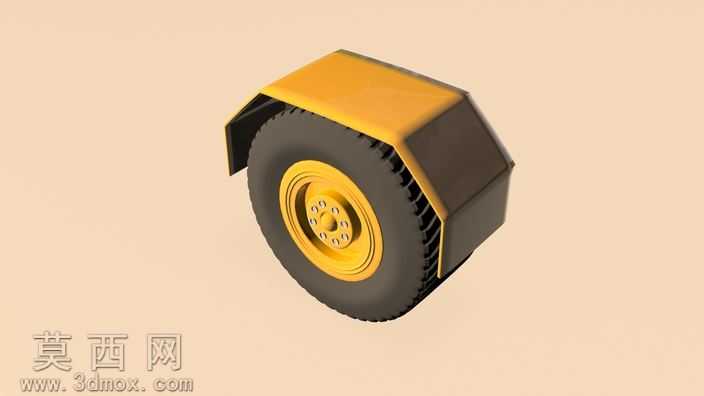

本作品为轮式装载机配套的行走轮总成三维建模成果，建模过程以工程实际参数为核心依据，首先在三维建模环境中完成整体结构的比例锚定，先构建轮胎的基础回转曲面，通过胎面花纹的阵列特征还原工程轮胎的防滑纹理结构，胎侧的弧度、层级过渡都严格匹配重载轮胎的真实形态，保证轮胎部分的曲面连续性，避免出现建模破面、曲率断层的问题。轮毂部分采用参数化草图驱动特征生成，先绘制轮毂的轮辐安装基准面，依次完成螺栓孔的圆周阵列、轮辋的卷边结构、中心轴孔的定位特征，所有安装孔的位置度、孔径参数都参考通用装载机轮毂的装配标准，确保模型可直接用于后续的装配干涉校验。挡泥板部分采用多段实体组合建模，上部的平直安装段、侧部的弧形包覆段、下缘的收边结构分别构建后进行布尔合并，挡泥板与轮胎的间隙经过反复校核，既保证足够的挡泥覆盖范围，又预留了轮胎跳动、转向的安全空间，不会出现运动干涉问题。材质渲染阶段针对不同部件匹配对应材质属性，轮胎部分赋予深黑色橡胶材质，调整材质的粗糙度、哑光参数还原橡胶的质感，同时添加细微的表面凹凸纹理模拟真实轮胎的使用质感；轮毂部分赋予亮黄色金属漆材质，调整金属度、反光参数呈现工程机械常用的涂装效果，漆面的轻微反光效果符合户外工程设备的漆面特性；挡泥板部分采用双色材质区分，上部外表面为与轮毂同色系的黄色涂装，侧部及内侧为深灰色工程塑料材质，还原挡泥板的实际材质搭配。整体模型的结构层级清晰，所有特征保留建模参数可编辑，可根据不同吨位装载机的轮径需求快速调整尺寸参数，既可以用于工程机械的整机装配演示，也可作为行走系统结构教学的演示模型，建模过程中对圆角过渡、安装位预留等细节都做了精细化处理，没有冗余的建模特征，模型拓扑结构规整，可直接导入各类三维软件进行后续的工程出图、仿真分析或者渲染展示使用。
