摩托车排气消声管路系统三维设计

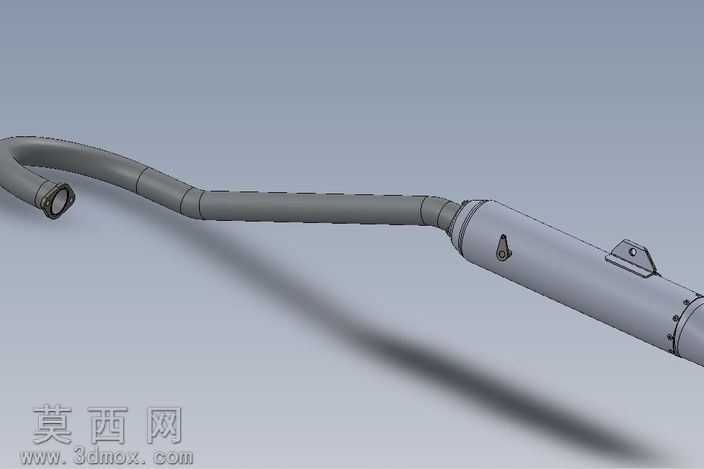

本作品为机车排气系统的三维建模设计，整体采用自顶向下的参数化建模思路完成全结构搭建。建模过程中首先梳理排气系统的气流走向逻辑，从前端进气弯管段开始，逐段构建管路的弯曲弧度、管径渐变参数，每一段弯管的弯折角度、过渡圆角都经过参数化约束，确保管路走向贴合机车车架的安装空间，避免与周边部件发生装配干涉。弯管段表面设计有环状的加强箍结构，通过环形阵列特征完成建模，既还原了实物的结构细节，也通过特征参数控制保证加强箍的间距均匀一致，提升管路整体的结构强度。后端消声筒体部分采用旋转凸台特征构建主体圆柱结构，筒体表面的安装吊耳通过拉伸、切除特征完成细节建模，吊耳上的安装孔位添加了同轴心、孔位间距的装配约束，可直接用于后续的虚拟装配验证。筒体与前端弯管的连接位置设计有法兰对接结构，法兰上的紧固螺栓孔采用圆周阵列特征生成，保证连接结构的密封性与安装精度。材质渲染阶段，为金属管路部件赋予哑光磨砂金属材质，调整材质的粗糙度、金属度参数还原金属管材的真实质感，消声筒体表面添加轻微的拉丝纹理贴图，模拟不锈钢消声器的表面处理效果，连接箍位置赋予深灰色哑光金属材质，区分不同部件的材质差异。建模过程中对所有薄壁结构添加了等厚度参数约束，还原排气部件的真实壁厚特性，避免实体建模导致的重量失真。整体模型完成后进行了全局干涉检查，确保各段管路、连接结构、安装吊耳之间无结构冲突，所有圆角过渡位置都做了平滑处理，避免尖锐棱角导致的应力集中问题，模型的结构比例完全参照实物测绘参数设置，可用于排气系统的结构展示、改装方案验证、装配教学演示等场景，模型的特征树保留完整的参数化建模步骤，方便后续根据不同车型的安装需求调整管路弯折角度、筒体长度、安装吊耳位置等参数，快速衍生适配不同车型的排气系统方案。
