工业电源线路板安装用干扰抑制滤波器

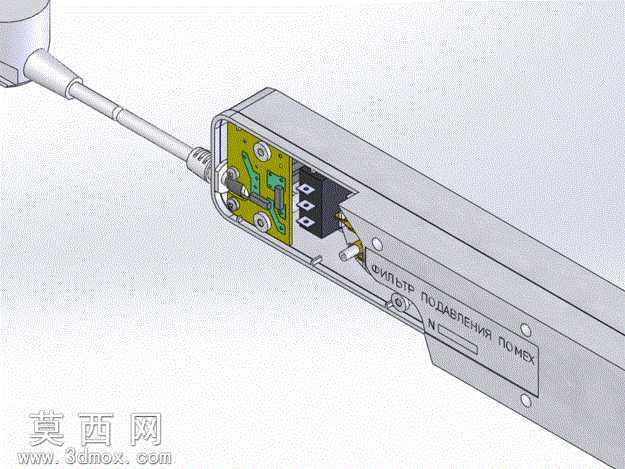

本款干扰抑制滤波器的三维模型采用SolidWorks完成全参数化建模，建模过程严格遵循工业电气配件的实际生产尺寸规范，对产品的每一处结构都做了精细化还原。模型首先构建了长条形金属外壳主体，外壳采用拉伸凸台命令生成基础轮廓，再通过切除命令加工出内部腔体、接线端开口以及外壳表面的固定孔位，外壳的边角处做了符合工业产品安全规范的圆角处理，还原了金属冲压外壳的真实质感。内部结构部分，精准还原了滤波线路板的安装结构，线路板上的电子元件布局、焊点位置、走线轮廓都按照实物1:1复刻，线路板通过螺丝柱与外壳内壁定位固定，建模时对螺丝柱的高度、孔径都做了参数化约束，可直接用于后续的结构验证。输入端的线缆接头部分，还原了线缆外皮、金属屏蔽层、内部接线端子的分层结构，接头与外壳的衔接处做了密封结构的建模，还原了工业级产品的防护设计细节。模型内部还还原了滤波核心元件的安装位，包括接线端子排、接地弹片、滤波磁环等部件的装配关系，所有部件之间都添加了符合实际装配逻辑的配合约束，不存在干涉问题。渲染阶段，为金属外壳赋予了磨砂铝合金材质，调整了材质的粗糙度与金属度参数，还原工业金属外壳的哑光质感；为线路板赋予了FR-4玻纤板材质，板上的铜箔走线做了金属铜材质区分，电子元件根据类型分别赋予了塑料、金属、陶瓷等对应材质，线缆部分赋予了橡胶外皮材质，通过场景灯光的布置，突出了产品内部结构的层次感，清晰展现各部件的装配位置。设计思路上，该模型围绕工业电源线路板加装干扰抑制滤波器的实际需求搭建，重点还原了产品的安装适配结构，可用于验证滤波器在工业电源线路上的安装兼容性，也可作为电气布线场景的配套元件模型使用，模型的所有特征都保留了参数化编辑能力，使用者可根据实际安装需求调整外壳尺寸、接口规格、内部元件布局，适配不同功率等级的工业电源滤波场景，为相关电气产品的设计、安装模拟提供精准的三维参考。
