宇航场景对称式导轨安装扶手夹结构设计

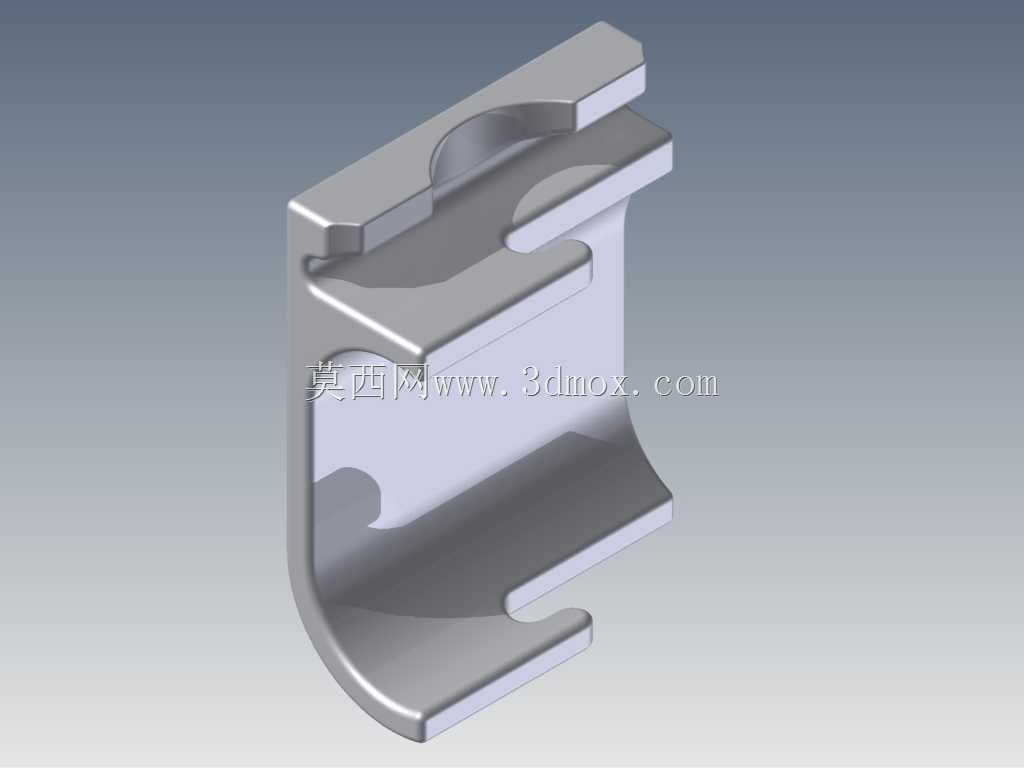

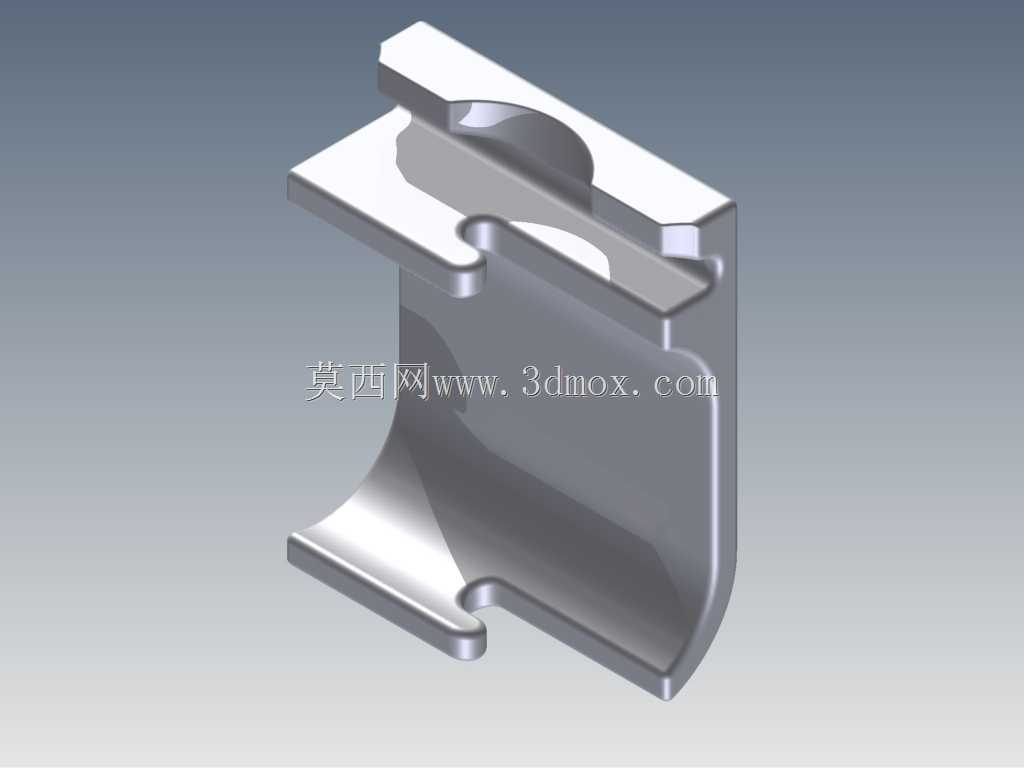

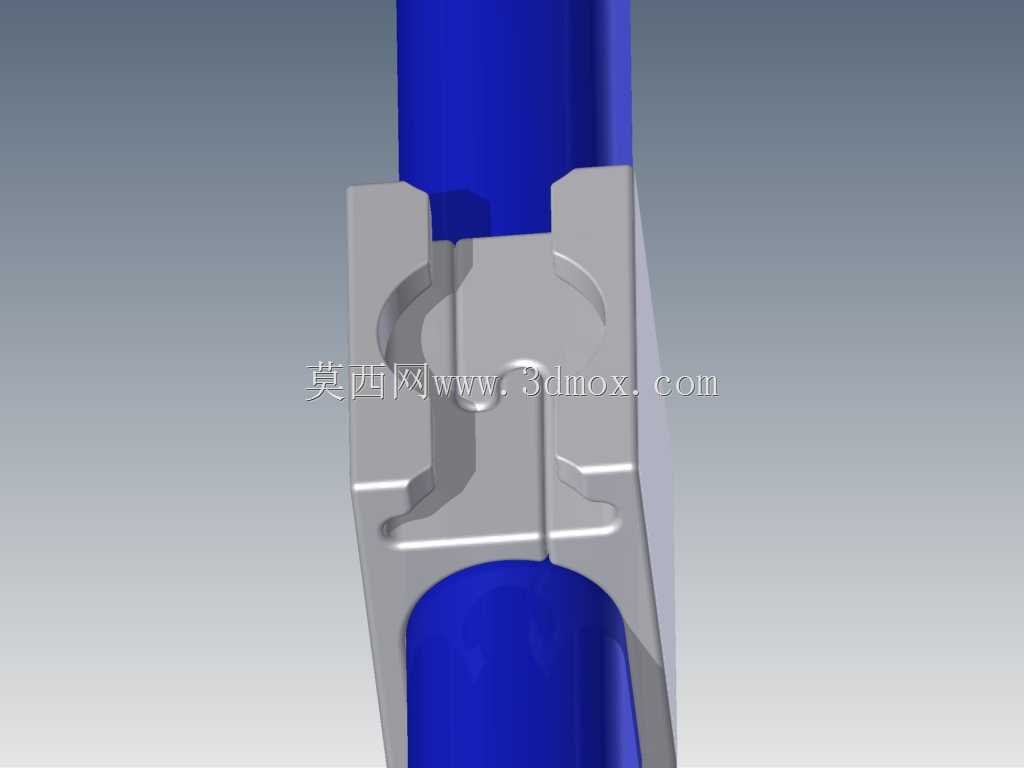

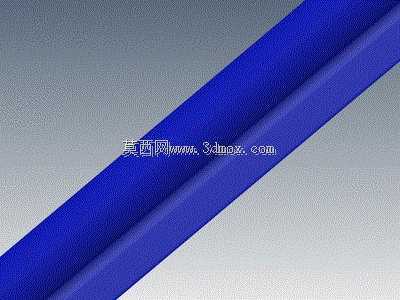

　　这类扶手夹主要面向宇航装备内部导轨式扶手的快速装夹场景，适配舱内标准化导轨的安装接口，用于在舱段内壁的预设导轨上快速固定扶手点位，满足航天员舱内移动时的扶持受力需求，也可拓展用于舱内轻质辅助器件的临时挂载固定。整套夹件采用完全对称的结构设计思路，整套夹持结构仅由两个完全一致的零件配对组成，不需要额外区分左右件或正反件，从加工端来看能大幅减少零件开模与机加工的种类数量，降低生产环节的物料管理成本，也能减少装配时的零件识别步骤，避免错装问题。实际装配时，两个对称零件从导轨两侧对位卡入，顺着导轨的导向槽滑动到预设安装位置后，在夹件对应的安装孔位穿入T形螺栓逐步拧紧，即可让两个夹件的内侧夹持面完全贴合导轨的两侧定位面，形成稳定的抱紧力，

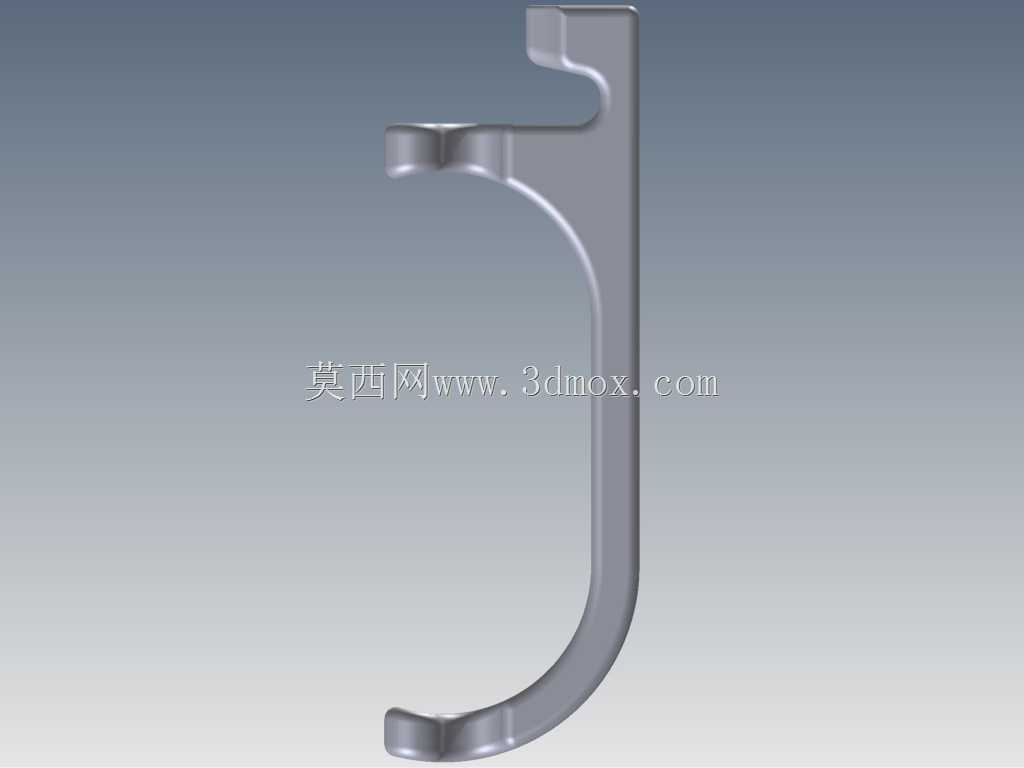

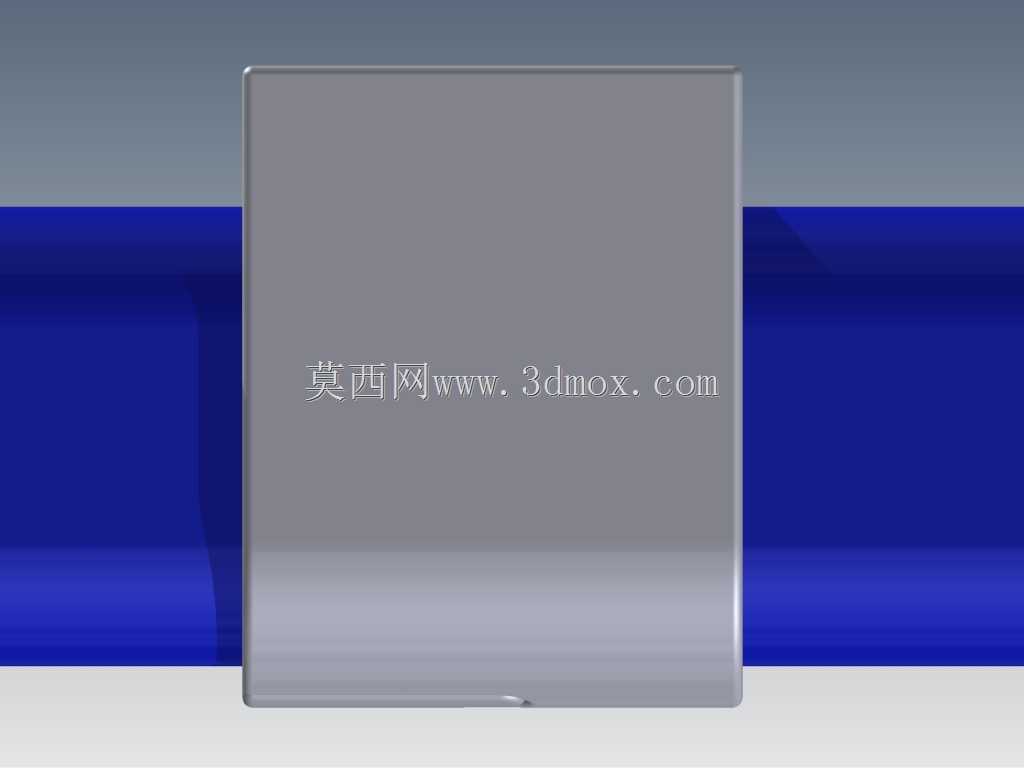

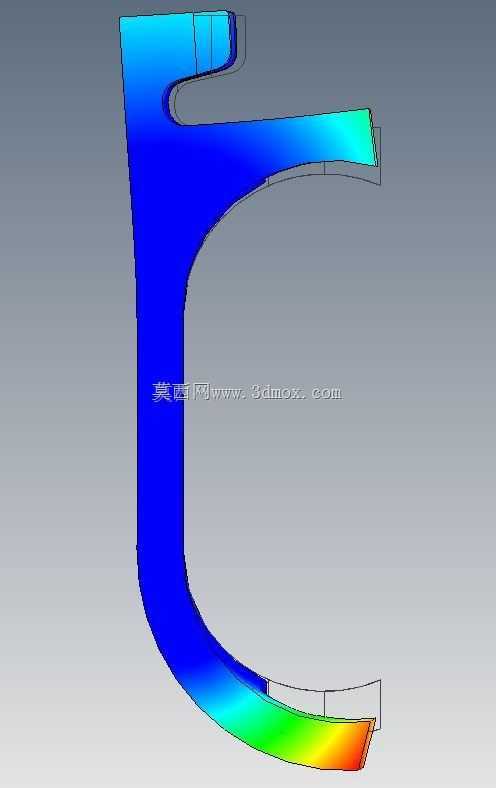

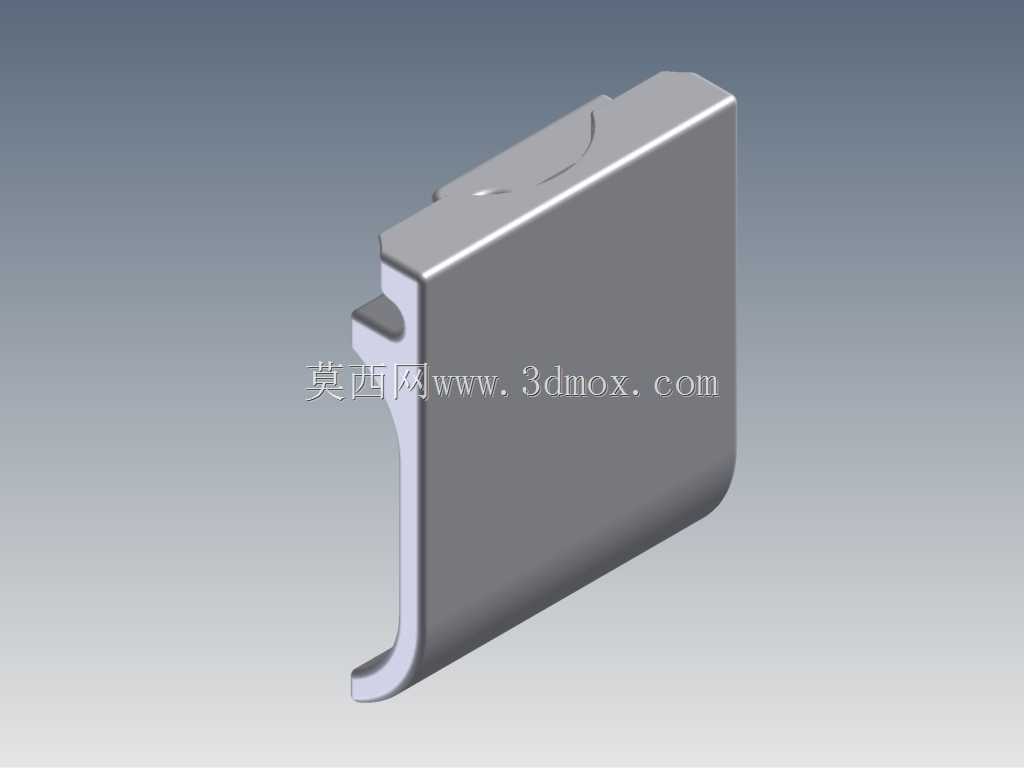

　　完成夹件与导轨的完全固定，不需要额外在导轨上打孔或做焊接处理，不会破坏导轨本身的结构强度，也能根据实际使用需求灵活调整夹件在导轨上的固定位置，适配不同身高操作人员的扶持高度需求，或是不同挂载件的安装位置要求。从结构细节来看，夹件的主体承力部分做了等厚的实体设计，保证在承受横向扶持力时不会出现结构变形，与导轨接触的内侧夹持面做了与导轨截面完全匹配的仿形轮廓，拧紧后能实现面接触贴合，相比线接触的夹持结构，接触应力分布更均匀，长期受交变载荷也不会出现夹持面压溃或松动的问题。夹件外侧的扶持接触面做了圆弧过渡处理，没有尖锐棱角，避免人员扶持时剐蹭宇航服外层或是划伤操作人员皮肤，下端的挂钩式延伸结构在完成夹持固定后，可直接作为扶手的受力承托边，

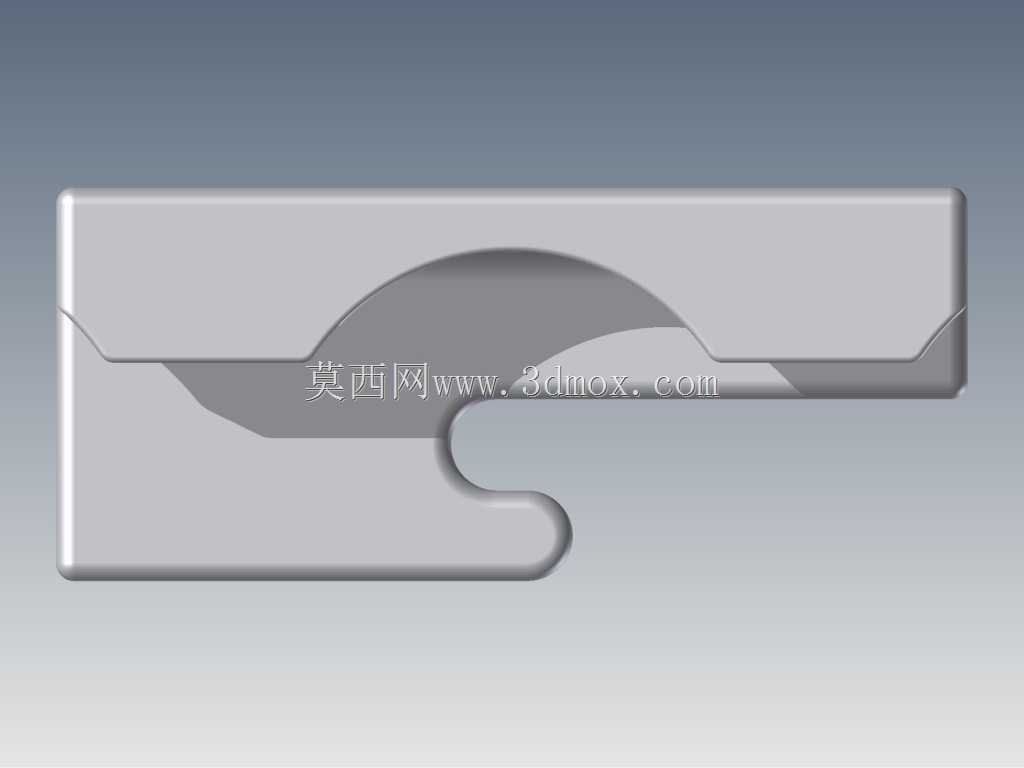

　　不需要额外加装扶手杆件的固定座，进一步减少了装配零件数量。安装边界上，夹件的整体厚度适配标准导轨的槽宽尺寸，配对装配后两个零件的总宽度不超过导轨安装面的可用宽度，不会突出到导轨两侧的通行空间内，避免对舱内人员移动造成干涉，T形螺栓的安装孔位做了沉头设计，螺栓拧紧后头部完全埋入夹件表面，不会出现突出的磕碰点。这种对称式的夹件结构，在保证夹持强度的前提下做到了零件种类最少化，不管是小批量试制还是批量生产，都能有效控制加工与装配成本，同时无额外复杂结构的设计也让零件的可靠性更高，在宇航这类对零部件可靠性要求极高的场景下，能减少故障点，降低后期维护更换的难度。
