奥哈尔巴拉兰西姆承载式筒形安装支座结构

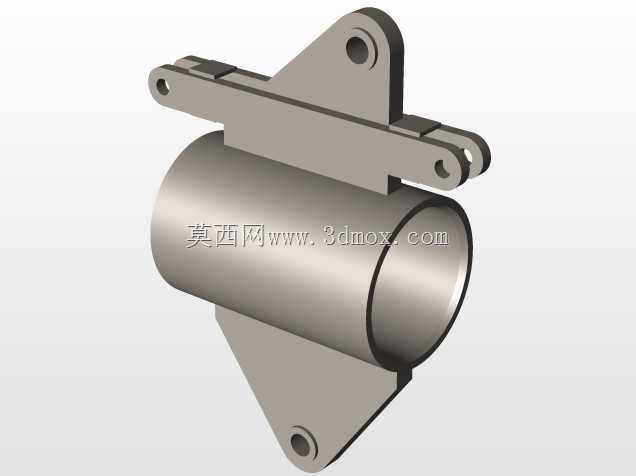

　　该构件属于重载工况下的承载连接类部件，常见于起重运输、物料装卸类设备的执行端连接位置，主要承担筒体类部件与外部机架之间的载荷传递、位置固定功能，同时为相邻联动杆件提供稳定的铰接安装点位。从结构设计逻辑来看，主体采用空心筒形作为核心承力基体，相比实心结构可在保证抗弯、抗扭截面系数满足载荷要求的前提下，大幅降低构件自身重量，筒体内腔可直接穿装对应规格的辊轴、伸缩缸或者输送管道，减少额外的装配连接件。筒身上下延伸出的安装支耳采用三角加强构型，与筒身外壁做圆弧过渡处理，避免应力集中在支耳与筒身的连接焊缝位置，每个支耳上预留的铰接孔位置经过载荷校核，上支耳的单孔位用于与设备主架体做固定铰接，侧方伸出的双叉耳位用于连接驱动连杆或者锁止构件，

　　下支耳的孔位则用于辅助定位或者安装缓冲限位组件，所有孔位的端面都预留了平垫片安装的沉台余量，避免装配时垫片突出影响相邻部件的运动间隙。在安装边界方面，该构件的筒体外径、支耳孔中心距都严格匹配对应吨位设备的安装空间，侧方连杆的安装叉耳开档尺寸与配套连杆的端部厚度完全适配，装配时无需额外做修配加工，筒身的轴向长度刚好覆盖对应穿装部件的配合段长度，两端不会与相邻的转动部件发生运动干涉。实际应用中，这类构件需要承受垂直方向的额定载荷、连杆动作带来的交变侧向力，以及设备启停过程中的冲击载荷，因此支耳与筒身的连接位置在建模时就做了等强度设计，不同位置的壁厚根据应力云图的分布结果做了差异化调整，高应力区适当增加壁厚，低应力区做减重挖除处理，

　　兼顾强度要求与轻量化目标。建模过程中所有铰接孔的同轴度、支耳安装面的平面度都按照通用机械零部件的公差要求做了基准标注，方便后续出工程图时直接匹配加工工艺要求，各过渡圆角的尺寸也充分考虑了铸造或者铣削加工的工艺可行性，不会出现无法加工的锐角或者过小圆角结构。
