发动机传动用花键齿轮套筒结构

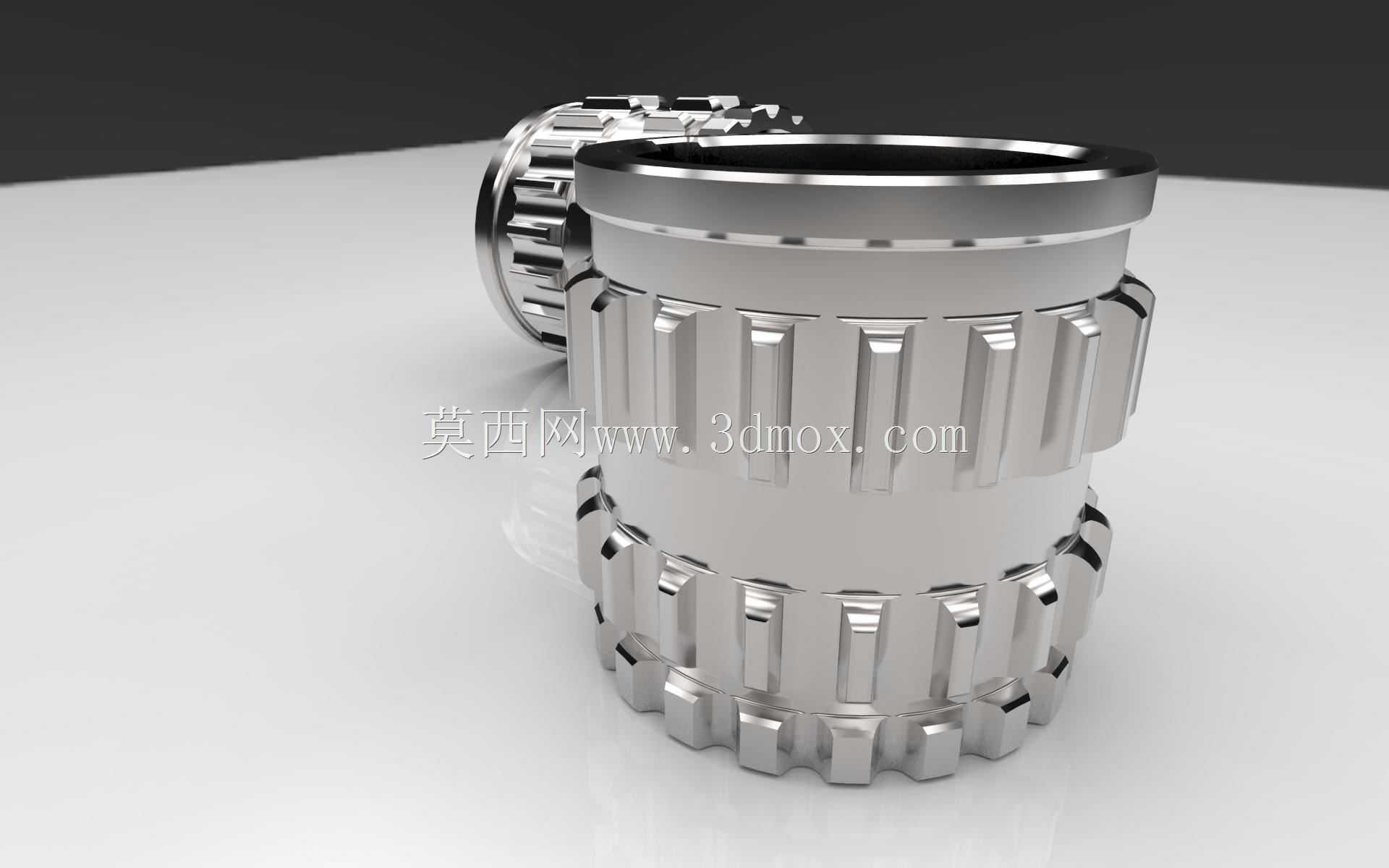

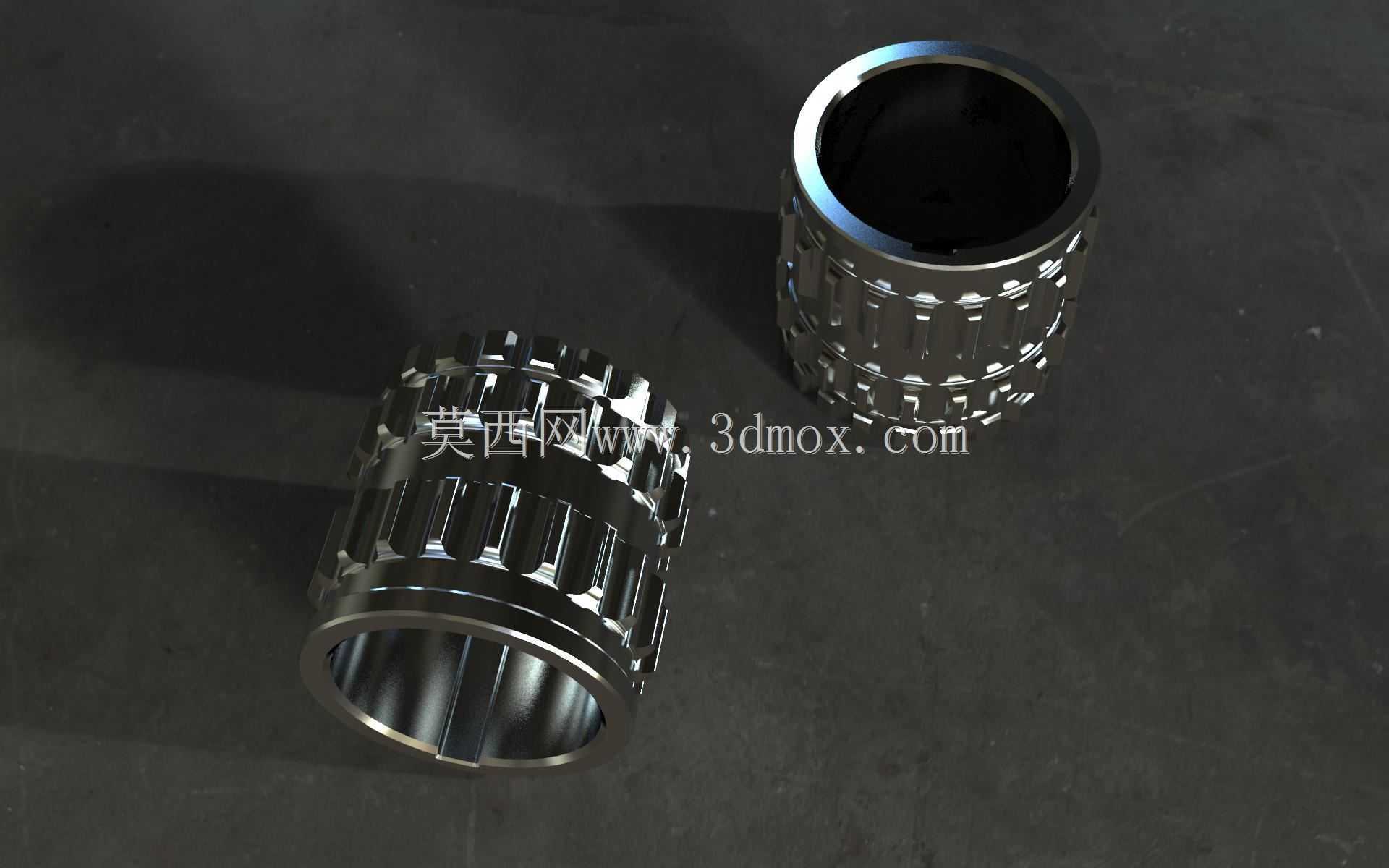

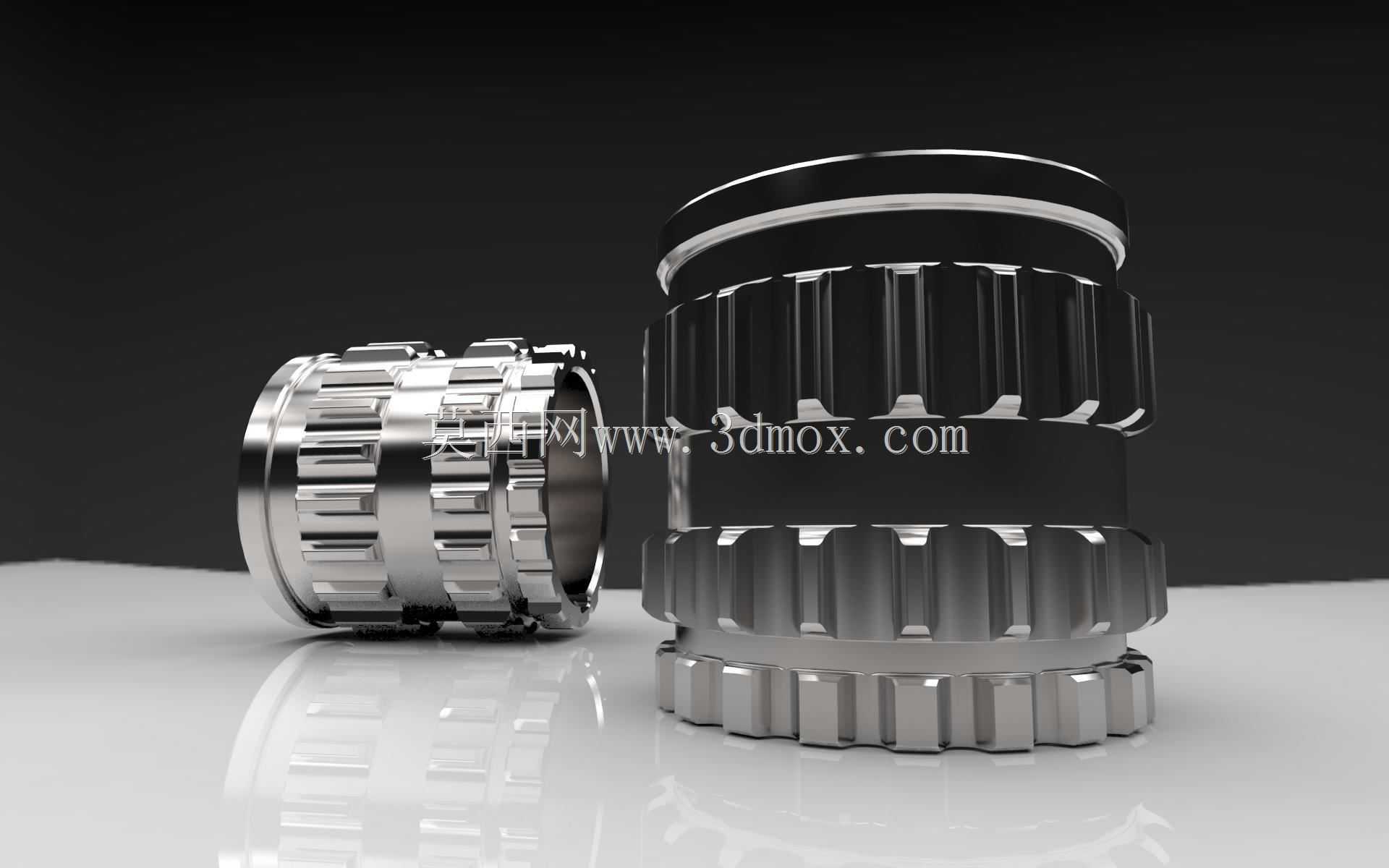

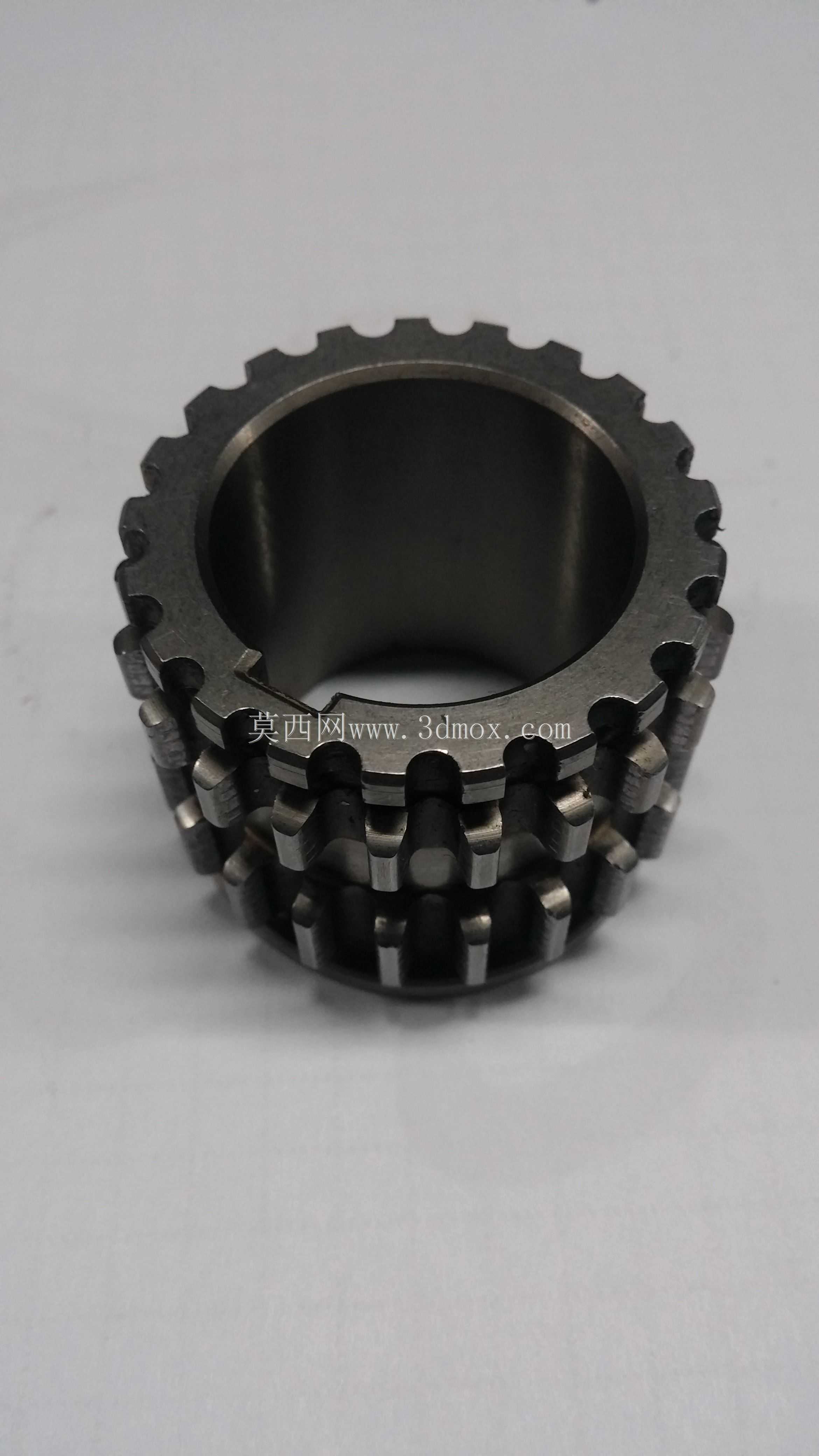

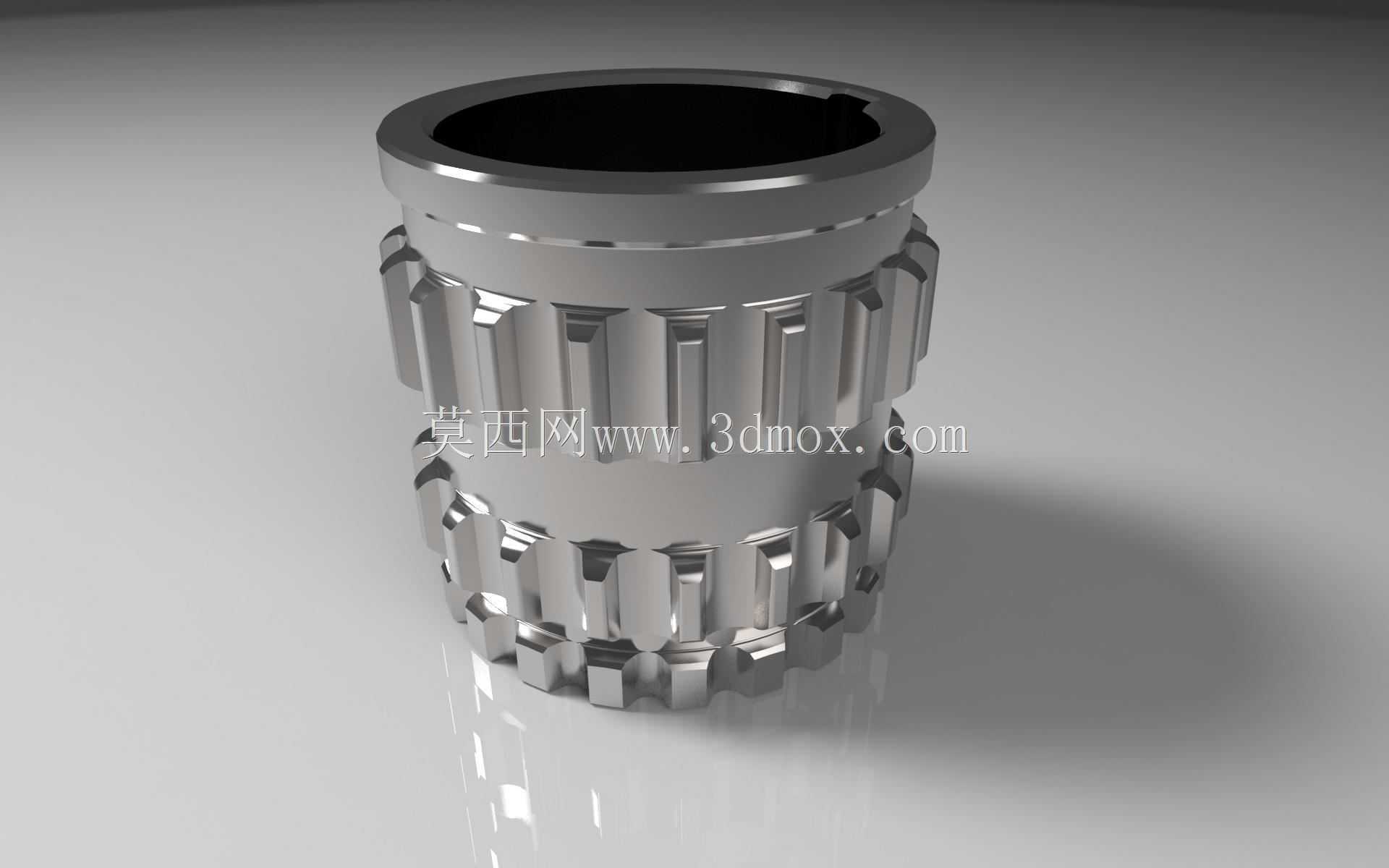

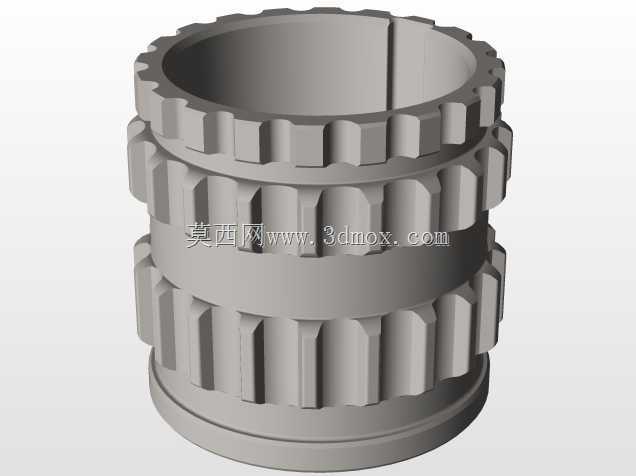

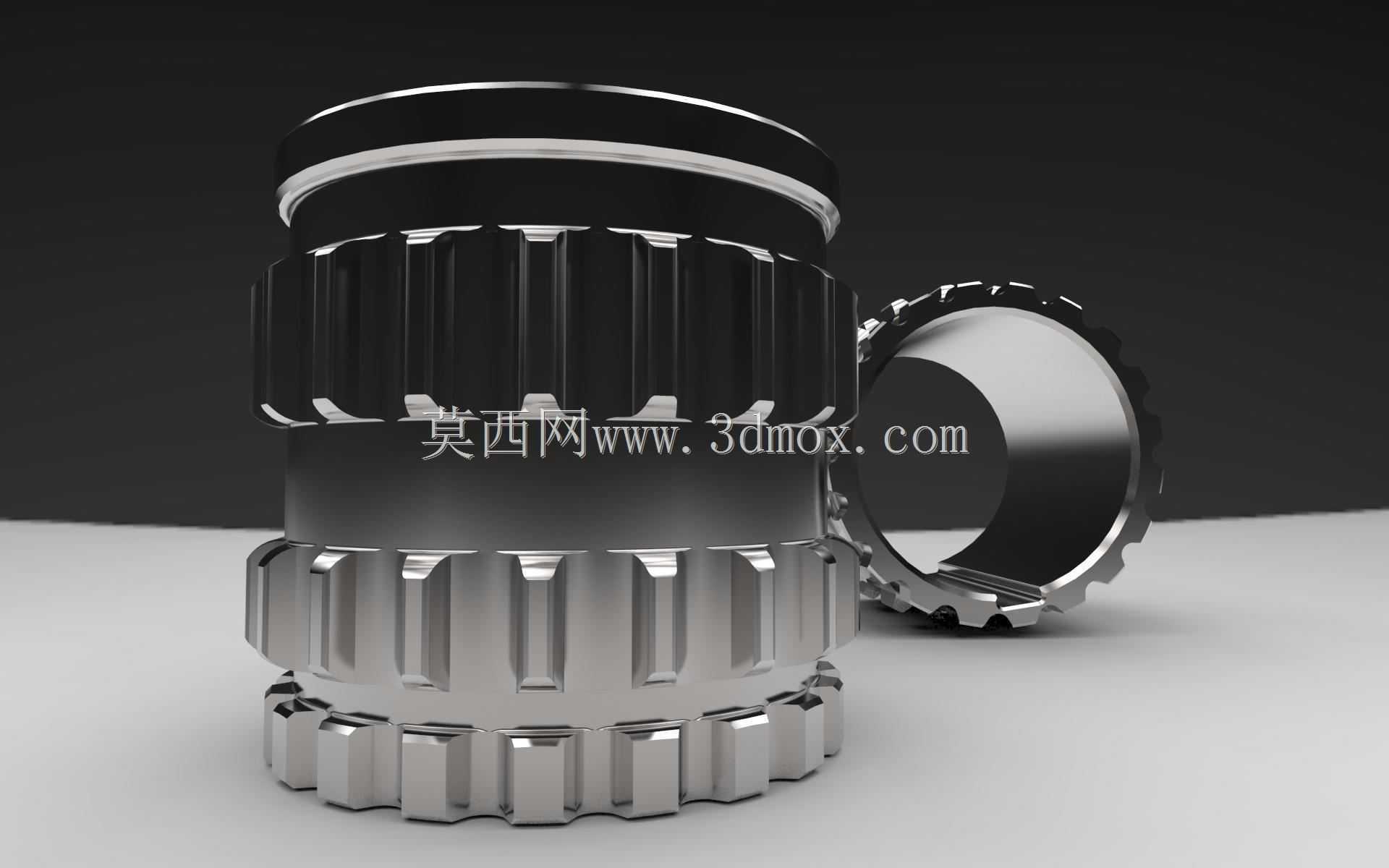

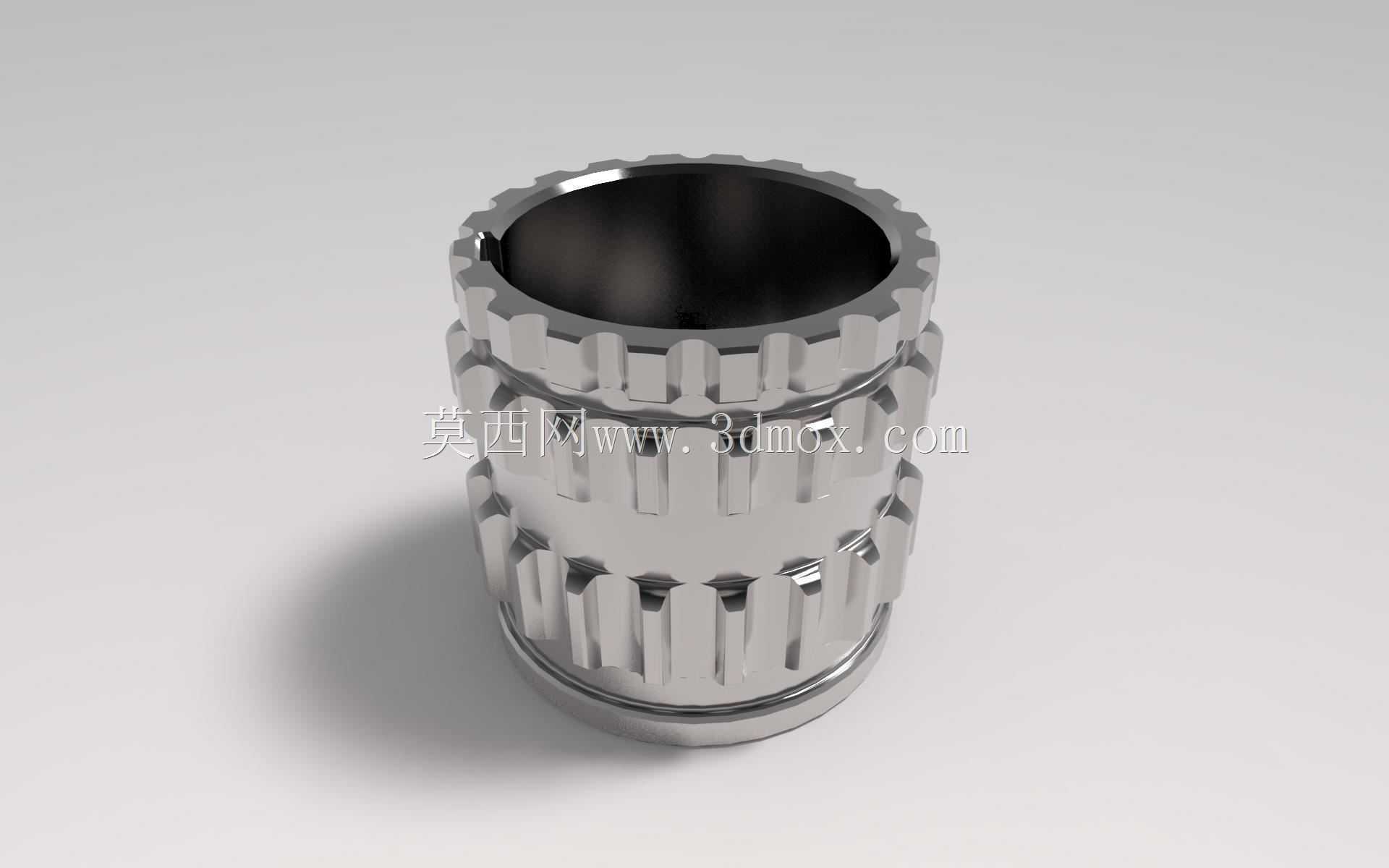

　　这类带内外花键特征的齿轮套筒，主要应用在中小排量内燃发动机的正时传动、机油泵驱动或者启动电机啮合传动的动力传递路径中，属于动力分流与扭矩传递的核心中间构件。实际装机场景里，它不会直接暴露在发动机舱外侧，而是嵌套在缸体前端的齿轮室腔体内，周边会配合正时链条张紧器、机油导流板以及曲轴前油封座布置，安装时需要严格对齐轴上的钩头键槽位置，避免装配错位导致的传动异响或者键侧应力集中断裂。从结构设计逻辑来看，该零件没有采用1:1的实物逆向复刻，而是基于公开的实物照片结合机械设计常规参数做的适配性建模，外齿采用渐开线短齿形制，齿顶做了0.2mm的倒角处理，既可以减少装配时的齿面磕碰，也能降低啮合初始阶段的冲击载荷；

　　内孔预留的键槽宽度与通用钩头平键的公差带取H7/k6的过渡配合，保证传递扭矩时不会出现键侧旷量，同时也方便售后维修时的拆卸作业。外形尺寸方面，该套筒的轴向长度控制在对应安装腔的轴向间隙范围内，外径最大处不会和周边的齿轮室罩盖内壁发生运动干涉，安装时的轴向定位依靠轴肩与孔用弹性挡圈配合完成，不需要额外加工定位销孔，简化了装配工序。实际运行过程中，零件外齿会和相邻的正时惰齿轮持续啮合，齿面需要承受交变接触应力，建模时特意在齿根处做了0.3mm的圆角过渡，避免应力集中导致的齿根疲劳断裂，内孔表面的粗糙度要求控制在Ra1.6以内，减少和轴颈配合时的磨损量。这类结构的建模难点在于花键齿的均布特征处理，

　　需要保证周向36个齿的等分角度误差控制在0.02度以内，否则啮合时会出现传动比波动，影响发动机正时系统的配气相位精度，建模过程中采用参数化阵列的方式生成外齿特征，后续修改模数或者齿数时可以直接调整参数快速迭代，不需要重复绘制齿形轮廓。
