双排安装孔位链轮传动构件结构设计

项目分类:齿轮 发布时间:2021-12-04 ID:428751
  • 双排安装孔位链轮传动构件结构设计
  • 双排安装孔位链轮传动构件结构设计

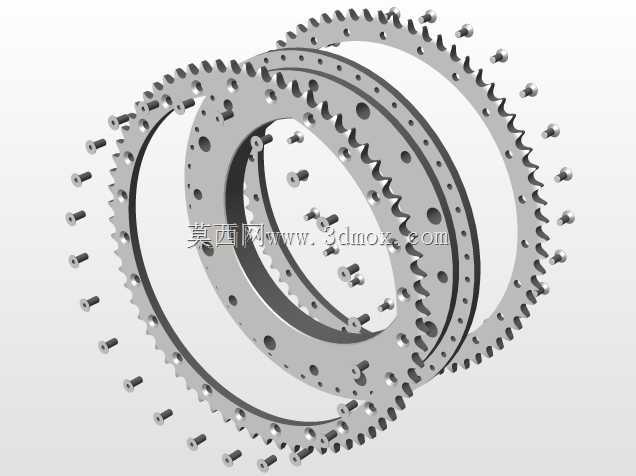

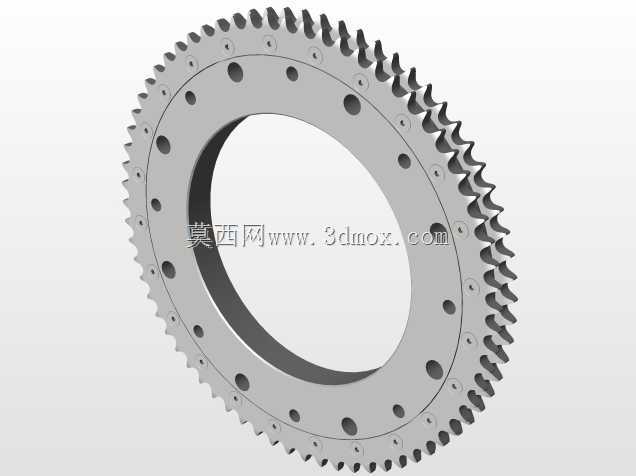

  在重载链传动工况的设备布局中,这类带双排安装孔的链轮构件,常被应用在冶金输送线、重型农机传动箱、工程机械设备的动力传递链路里,区别于普通单排孔链轮,它的安装适配性更强,能兼容两种不同节圆的连接法兰定位需求,不用额外加工转接板就能完成装配,在现场改造、旧设备备件替换的场景里,能大幅减少现场配做的加工量。从结构设计逻辑来看,齿形部分采用的是标准三圆弧一直线齿廓,和配套滚子链啮合的时候,接触应力分布更均匀,不会出现普通渐开线齿形在链节啮入瞬间的卡滞、冲击问题,哪怕是在低速重载、频繁正反转的工况下,齿面的磨损速率也能控制在合理区间,不会因为局部应力集中出现断齿、崩齿的失效形式。轮体上的两圈安装孔做了差异化的孔径设计,

  内圈大孔用于和主轴端的法兰做高强度螺栓连接,承担扭矩传递的核心载荷,孔位的位置度公差控制在0.02mm以内,保证装配后链轮的径向圆跳动不超过0.05mm,避免链传动过程中出现周期性的张紧力波动;外圈的小孔是用于安装附属的信号触发挡片、防尘端盖或者配重块,不用在轮体上额外焊接支座,避免焊接应力导致轮体变形,影响传动精度。轮缘部分的厚度做了梯度设计,齿根位置的厚度比轮辐位置厚15%左右,刚好对应啮合时的最大弯曲应力位置,在保证整体强度的前提下,尽可能减少轮体的自重,降低主轴端的转动惯量,在设备启停瞬间能减少传动链的冲击载荷。安装边界上,这个链轮的中心通孔直径适配常用的重载传动轴径,齿顶圆的外径尺寸在设计时预留了和链罩的安全间隙,

  哪怕是装配时存在少量的轴向窜动,也不会出现齿顶蹭到链罩内壁的问题;齿宽尺寸匹配标准双排滚子链的内节内宽,啮合时两侧的间隙均匀,不会出现偏磨一侧链板的情况。在做三维建模的时候,齿形部分是通过链号对应的标准参数生成的,每个齿的等分角度误差控制在秒级,保证每个链节啮入的时候都能平稳贴合,不会出现跳齿的情况;轮辐部分的减重孔是沿圆周均布的,做了圆角过渡处理,避免应力集中,在做有限元校核的时候,最大应力点出现在齿根位置,远低于材料的许用应力值,能满足长期连续运转的强度要求。实际应用里,这类链轮如果用在矿山输送设备上,配合张紧机构调整合适的垂度,能在多粉尘、有少量冲击载荷的环境下稳定工作,不用频繁更换备件;如果用在机床的排屑器传动端,因为安装孔位的兼容性强,能直接替换不同厂家的同规格链轮,减少备件的储备种类。
