轴用弹性卡簧挡圈三维结构设计

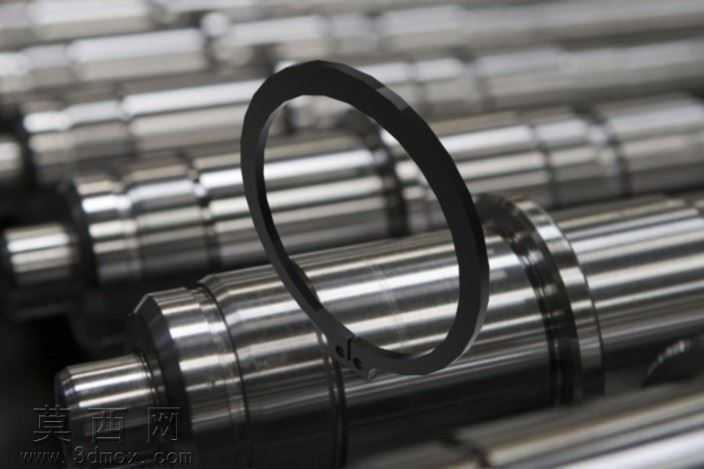

本作品为轴用弹性卡簧挡圈的三维参数化建模成果，建模过程严格遵循机械紧固件的标准尺寸规范，首先通过草图绘制精准勾勒挡圈的半柔性环形轮廓，重点还原开口端的过渡圆角与耳部定位孔的位置精度，确保开口处的形变余量符合装配时的弹性扩张需求。建模阶段采用实体拉伸与特征切除结合的方式，精准控制挡圈的截面厚度与环体内径尺寸，针对挡圈与轴槽配合的接触面做了公差适配的细节处理，保证模型导入工程场景后可直接匹配对应直径的轴类零件安装槽位。材质渲染环节选用65Mn弹簧钢作为基础材质，调整金属材质的粗糙度与反光参数，还原热处理后弹簧钢表面的哑光金属质感，同时对挡圈的棱边做微小倒角处理，既符合实际加工的工艺特征，也避免模型装配时出现尖锐边的干涉问题。结构设计上重点还原卡簧挡圈的工作原理：半柔性圆环的开口端可在外力作用下发生弹性扩张，待卡入机械轴加工完成的环形卡槽后，弹性回弹力会让挡圈牢牢嵌合在槽位内，可有效限制轴上配套零件的横向窜动，同时不会阻碍轴件自身的旋转运动。设计过程中参考了紧固件行业的通用标准，区分了轴用外卡与孔用内卡的结构差异，本模型为轴用外卡结构，耳部的小孔设计适配专用卡簧钳的装拆需求，环形本体的弧度经过反复校验，确保装入卡槽后与槽底的贴合面均匀受力，不会出现局部应力集中导致的挡圈断裂或松脱问题。模型完成后通过装配干涉校验，验证了挡圈与标准轴槽、配套轴承端面的配合间隙，确保三维模型可直接用于装配仿真、工程出图以及3D打印样件验证，为机械传动结构的轴向限位设计提供精准的数字化模型参考。
